玻璃基板全鏈：從 TGV 九站到量產門檻，下一代 AI 晶片底座的錢卡在哪｜玻璃基板系列 01
一塊玻璃要成為 AI 晶片的底座，真正難的是讓每一個孔都能導電、讓每一次驗證都能複製
玻璃，下一世代 AI 晶片要站上去的那塊板，我把從鑽孔到填銅的整條鏈拆解給你看。
這塊板的商業機會，在於把一塊絕緣、易碎的玻璃，做成可以承載高價晶粒、通過封裝熱循環、每一個孔都能導電的封裝底座。
整條鏈上的錢，會按照一個很嚴格的順序傳導。
第一層是設備被選用，第二層是客戶資格驗證。
第三層要證明可靠度與良率，第四層才會出現擴產資本支出。
最後一層才是實際出貨與收入。
這也是當前最重要的判讀。Intel 與 Lens Technology 已公告合作，LPKF 已披露資格驗證用系統與新訂單，Absolics 樣品已進入可靠度評估。把這三個訊號合在一起，結論仍是「驗證正在往前走」；整條鏈的量產仍待擴產與出貨證明。
先把最容易串錯的三種玻璃拆開，再看錢卡在哪。
一、同樣叫玻璃，已經分裂成兩個投資世界

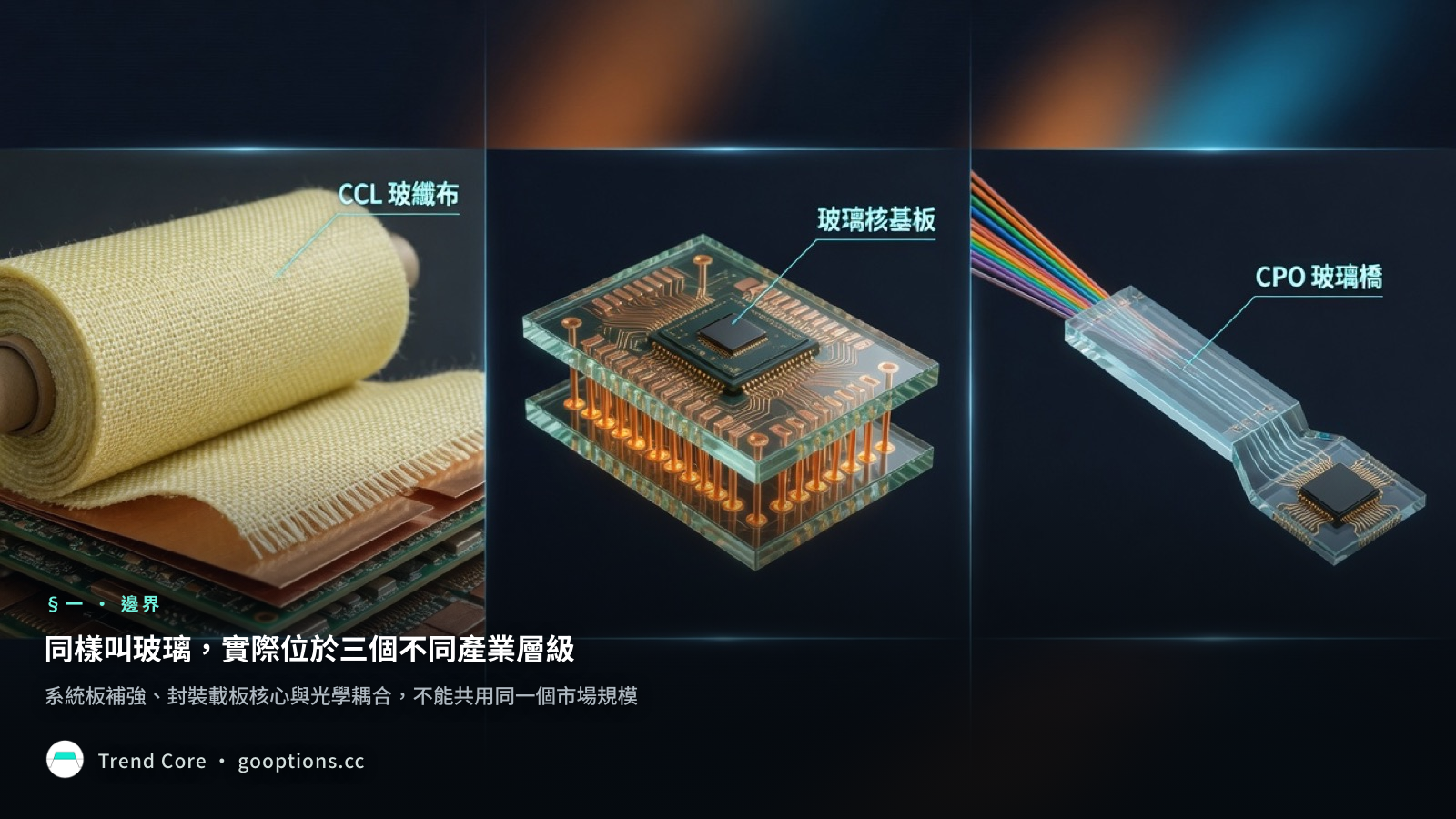

第一個世界是系統板。CCL 裡的玻纖布像鋼筋，和樹脂、銅箔一起壓成伺服器主板與交換器板。第二個世界是先進封裝。這裡的玻璃又分成兩個物件：承載晶粒的玻璃核基板，以及把光纖接到矽光子晶片的玻璃光波導。
| 同樣含「玻璃」 | 實際物件 | 在哪一層 | 解決的問題 | 最容易串錯的地方 |
|---|---|---|---|---|
| CCL 玻纖布 | 玻璃纖維織布 | PCB 系統板 | 強度、低損耗、尺寸穩定 | 把日東紡等玻纖布玩家放進玻璃核 TAM |
| 玻璃核基板 | 整片精密玻璃核心與 TGV | IC 封裝載板 | 翹曲、通孔密度、電源與訊號完整性 | 替換層是載板有機核心；CCL 系統板屬其他層級 |
| Corning「Glass Bridge」 | 離子交換玻璃光波導 | CPO 光學耦合 | 光纖到矽光子晶片的被動對位 | 它不使用 TGV，不能當玻璃核量產證據 |
玻璃核的直觀價值來自物理性。它的熱膨脹係數可以往矽靠近，大尺寸封裝在高溫製程中較不容易翹曲；透過 TGV 縮短垂直導通路徑，可以降低電阻與電感。Intel 的公開產品簡介給出最高 10 倍通孔密度、50% 單位面積晶粒容量與 448 Gbps 訊號傳輸的技術口徑。這些是設計能力的上限宣稱；投資上還需要量產良率來兌現。
這條鏈的第一道題不是「玻璃會不會用」，而是「你買到的公司站在哪一種玻璃、哪一道製程、哪一個認證階段」。
二、先把底層搞懂：玻璃核換掉哪一層，錢卡在哪

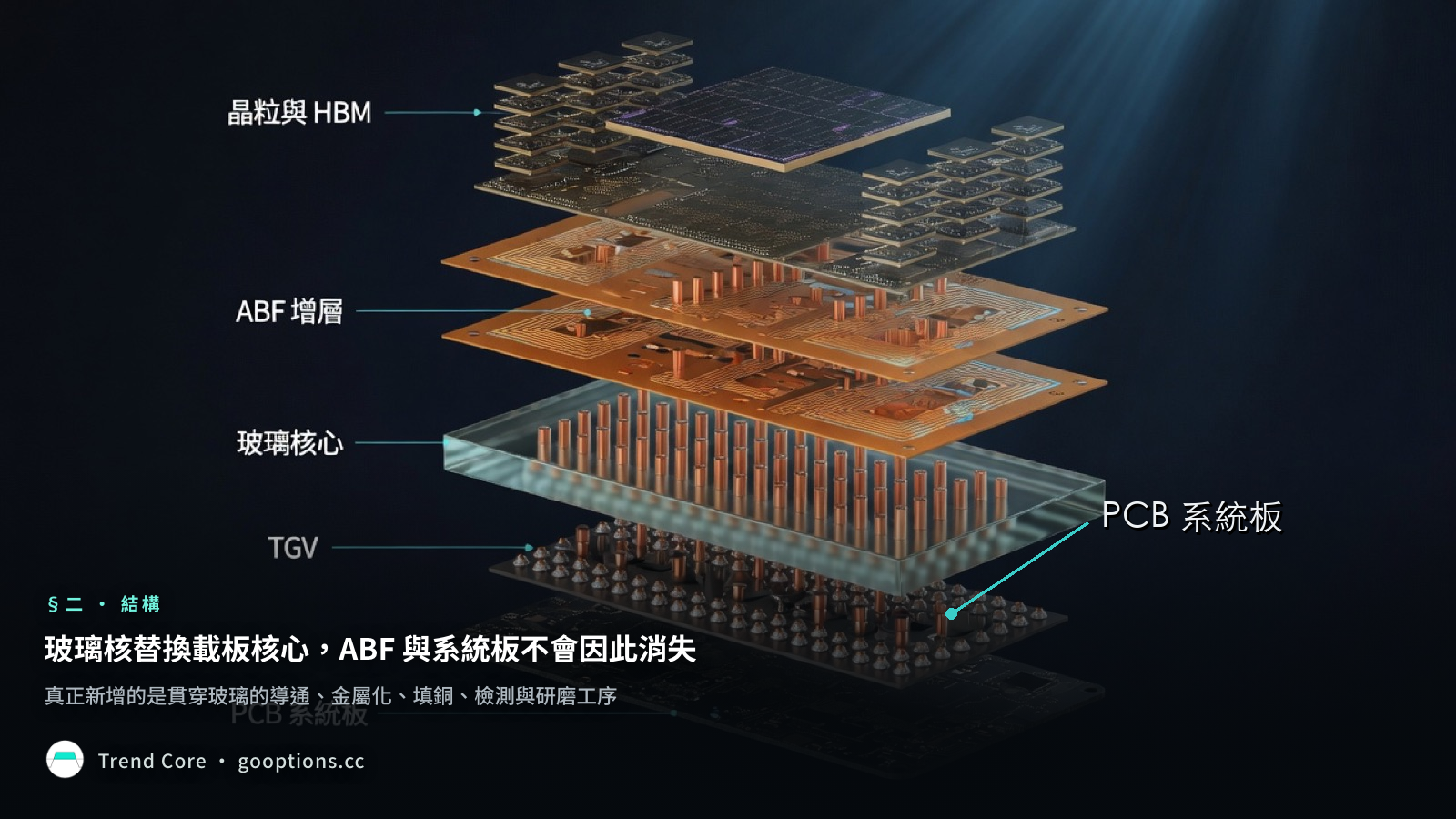

一顆 AI 加速器從上往下看，有晶粒、增層線路、核心層、再往下接 PCB。玻璃核基板改的是中間那塊「核心」；上下的 ABF 增層與 RDL 仍然承擔細線路與層間絕緣。
| 層級 | 主要功能 | 玻璃導入後 | 誰有可能收費 | 證據還缺什麼 |
|---|---|---|---|---|
| 晶粒／HBM | 運算與記憶體 | 被載板支撐，結構不因核心材料直接消失 | Intel、AMD、NVIDIA 等需求端 | 具名產品驗證與導入日期 |
| ABF 增層／RDL | 微細線路與層間絕緣 | 保留在玻璃核上下 | Ajinomoto、Ibiden、欣興、新光電氣 | 玻璃核導入後每片 ABF 淨用量 |
| 核心層 | 支撐、導通、控制翹曲 | 有機核心轉為玻璃核與 TGV | Corning／Lens Technology 等材料加工、Absolics 等基板廠 | 可複製的大面板良率與客戶可靠度驗收 |
| TGV 製程 | 把絕緣玻璃變成垂直導通載體 | 新增改質、蝕刻、金屬化、填銅、檢測與研磨 | LPKF／LPK、化學品、PVD、電鍍、X 光與 CMP 設備商 | 訂單台數、稼動率、每站報廢率與單片經濟租 |
| PCB 系統板 | 把封裝後晶片接進伺服器 | 繼續使用 CCL、玻纖布、樹脂與銅箔 | 台光電、台燿、TTMI 等系統板鏈 | 與玻璃核的直接營收傳導很弱，應分鏈追蹤 |
依郭明錤 6 月 18 日的供應鏈轉述，玻璃核單片成本可達現有 ABF 載板的數倍，但基板在 AI 晶片 BOM 中只占低個位數百分比，封裝失敗的損失可達基板成本 5 至 10 倍。這屬於產業鏈經濟模型，沒有客戶公開帳單支持：底座貴一點不會直接阻止導入，讓高價晶粒報廢才是真正的損失。
所以這條鏈的「成本冰山」要倒過來看：表面是玻璃單價，水面下是九站良率、昂貴晶粒的報廢風險、客戶長週期的資格驗證。能把風險往前找出來、在貼上晶粒之前就擋下壞品的檢測與製程，經濟價值可能高於名義材料單價。
三、第一道門檻：TGV 九站，錢能買設備，良率要一站一站爬

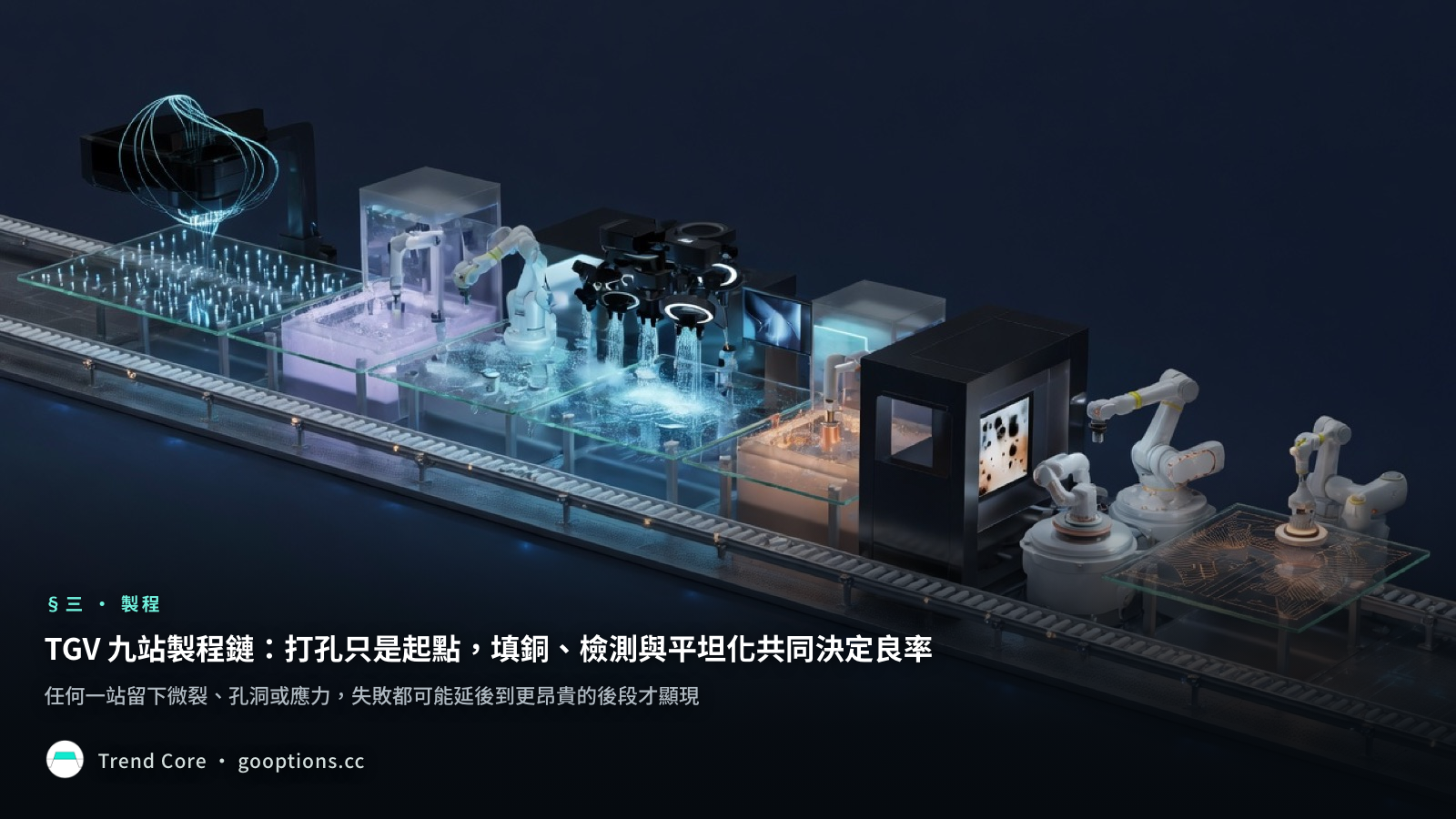

玻璃是絕緣體。一個 TGV 要從沒有導電性的孔，變成可以連接上下層電路的銅柱，必須連續走完九站。下表是根據內部 TGV 製程頁與填銅頁整理的工作圖，用於追蹤瓶頸；它屬跨頁整理，沒有對應單一公司的官方站名。
| 站點 | 白話動作 | 良率風險 | 可能的收費角色 |
|---|---|---|---|
| ① 雷射改質 | 用飛秒雷射在玻璃內改變材料性質 | 能量過高產生微裂，過低影響蝕刻 | LPKF／LIDE、Disco、雷射設備商 |
| ② 選擇性蝕刻 | 沿改質區去除玻璃，形成錐形孔壁 | 孔徑不均、錐度異常、微裂延伸 | 濕製程、化學品與清洗設備 |
| ③ 清洗 | 去除蝕刻殘留與微粒 | 殘留影響金屬附著，後站才顯現失敗 | 清洗與表面處理藥水 |
| ④ 量孔／AOI | 測孔徑、孔距、孔壁與裂紋 | 玻璃透明且缺陷立體，光學量測難 | 光學量測、AOI、3D 量測 |
| ⑤ 種子層 | 先在孔壁鋪上可導電的薄層 | 高深寬比下覆蓋不均，後面電鍍會斷 | PVD、化學銅、附著促進材料 |
| ⑥ 電鍍填銅 | 從孔底向上填滿銅 | 孔洞、縫隙、應力與填孔速度相互牽制 | 電鍍設備、添加劑、化學材料 |
| ⑦ X 光檢測 | 用 AXI／3D CT 看孔內有沒有空洞 | 漏檢會讓壞孔進入昂貴貼合站 | 德律等 X 光檢測與非破壞量測 |
| ⑧ 研磨／CMP | 去除過鍍銅、將玻璃表面做平 | 過度研磨、銅凹陷與局部應力 | CMP 設備、研磨液與墊材 |
| ⑨ RDL | 在平整表面重新佈線並接進封裝 | 附著、線寬線距、對位與熱循環 | ABF／RDL 材料、曝光、鍍銅與載板廠 |
雷射改質很容易成為故事主角，因為它是最直觀的孔。但在九站串聯製程裡，前站良率提升後，瓶頸會往後移。高深寬比孔壁要均勻鋪上種子層，孔內要填滿銅而不留空洞，表面還要被 CMP 磨到可以繼續做 RDL。任一站的不穩定都會放大成整片報廢。
所以 LPKF 的位置很重要，但不應用未核實的「七至八成市占」去撐論點。公司 2026 半年報能支持的範圍是：LIDE 已被領先半導體客戶用於開發與資格驗證，已交付多套初始系統，專用玻璃製造商也已下單作為未來先進封裝供應鏈資格驗證。訂單的客戶、台數、單價與後續追加量仍未公開。
四、第二道門檻：玻璃配方、無微裂與金屬化，錢砸不出完整經驗
設備可以買，量產配方與過程知識需要在大量失敗中累積。玻璃要同時滿足低介電損耗、可調熱膨脹、可製造的厚度、微裂控制、與銅及絕緣材的附著。某一個性質更好，可能在另一站變成更難的應力、蝕刻或附著問題。
這裡可以看出四種不同的議價權：
1. 玻璃配方與精密材料：Corning、Lens Technology、AGC、Schott 與 Nippon Electric Glass 有玻璃化學與大尺寸處理經驗。其中 Corning 同時做玻璃核與「Glass Bridge」，產品邊界要分開。 2. 成孔設備與製程卡：LPKF 把雷射改質與濕蝕刻配成 LIDE 製程；它能不能從資格驗證擴到量產設備追加單，是設備線最直接的觀察點。 3. 孔壁金屬化與填銅化學：種子層附著、銅液添加劑、由底向上填孔的速度都是製程卡。雷射解掉成孔之後，良率租可能移到這裡。 4. ABF 增層與 RDL 配方：玻璃只換掉核心層，上下增層仍然需要絕緣材。Ajinomoto 官方把 ABF 定義為高性能半導體的層間絕緣材，並表示其在多數電腦與裝置的層間絕緣市場幾乎達 100% 份額。這個口徑指向絕緣層，不能轉寫成整體載板市占。
Intel 7 月 24 日宣布與 Lens Technology 合作，要把 Intel 的先進封裝能力，與 Lens Technology 的精密玻璃、雷射與大規模製造經驗放在同一條開發線上。這個動作很有意義：規格推動者正在尋找可複製的製造生態。它的證據等級仍是合作開發，還沒有變成具名產品的量產採購合約。
五、中游對標：台灣有面板與載板能力，日韓手上有更多驗證樣本
玻璃基板的產業地圖比個股名單更有用。同一家公司可能同時是現有 ABF 載板的既得利益者，也是玻璃核的轉型候選人；把「有技術」、「有樣品」、「有客戶驗證」與「有量產收入」放在同一格，會高估當期受惠。
| 地區 | 具名玩家 | 現在的位置 | 證據強度 | 下一個升級條件 |
|---|---|---|---|---|
| 台灣 | 群創 3481 | 大面板處理、FOPLP／RDL 與玻璃核早期布局；供應鏈媒體稱其參與 TSMC、Ibiden 開發 | 中；合作與規格多為產業鏈口徑 | 公司或客戶公布產能、良率、訂單與量產時程 |
| 台灣 | 欣興 3037、南電 8046、景碩 3189 | ABF 載板既有玩家，有轉入玻璃核／混合增層的製造基礎 | 中低；本篇不假設已取得玻璃訂單 | 玻璃產品線、客戶認證或收入占比出現 |
| 台灣 | 德律 3030 | AXI／3D X-ray 非破壞檢測，可對應填銅孔洞與內部缺陷 | 中；檢測角色清楚，玻璃營收未量化 | 具名客戶、玻璃檢測訂單或稼動率點名 |
| 日本 | Ibiden、Shinko Electric | 現有高階 FC-BGA／ABF 載板能力與玻璃核樣品開發 | 中高；有產業展示與供應鏈合作線索 | 客戶可靠度驗收、大尺寸量產良率與資本支出 |
| 日本 | Ajinomoto 2802 | ABF 增層絕緣材，玻璃核導入後仍留在堆疊裡 | 高；產品角色有官方文件 | 玻璃核混合結構的每片 ABF 淨用量與新規格出貨 |
| 韓國 | SKC／Absolics | 喬治亞州設施製造樣品，嵌入式樣品進可靠度評估 | 高；SKC 8 月 21 日官方讀回 | 客戶驗收通過、PoC 進展、擴產里程碑與實際出貨 |
| 韓國 | Samsung Electro-Mechanics | 從研發組織往事業化移動，供應鏈觀察 2027 放量 | 中；主要是 TrendForce 等二手時程 | 公司公開客戶驗證、量產線良率與出貨日期 |
| 韓國 | HB-TECH | Absolics 供應鏈的韓國 AOI／良率設備角色 | 中低；客戶集中與量產收入待驗 | 設備驗收、追加單與玻璃營收讀回 |
台灣既有的大面板、載板與設備製程能力，提供早期轉型條件。面板產業有大尺寸玻璃搬運、對位與沉積經驗；載板業有 ABF 增層、RDL、壓合與客戶驗證經驗；設備業有雷射、PVD、濕製程、X 光與量測。是否升級為投資證據，仍待具名客戶、認證階段、產能與營收占比。
六、邊界再次移動：玻璃核心、CoPoS 與 FOPLP 是三條路，一條新聞裝不下
把玻璃用進封裝，至少有四種不同作法：
| 路線 | 玻璃的角色 | 會不會留在成品 | 與 TGV 的關係 | 證據觀察點 |
|---|---|---|---|---|
| 玻璃臨時載板 | 製程中承載大面板，控制翹曲 | 通常會移除 | 可以沒有成品垂直導通 | 使用率、解離、面板翹曲與製程良率 |
| 玻璃核＋ABF 增層 | 永久取代載板的有機核心 | 會 | TGV 是上下層導通的核心 | 翹曲、填銅、附著、RDL 與客戶可靠度 |
| FOPLP | 方形面板封裝的生產形式 | 依架構而定 | 可與臨時載板或玻璃核搭配 | 面板尺寸、單位成本、大面積均勻度與翹曲 |
| CoPoS | 把晶片與 RDL 擴到面板級的系統架構 | 依 CoP／oS 定義而定 | 可包含玻璃核、面板 RDL 或臨時載板 | 一手規格、試驗線、高量產時程與客戶產品 |
這四條路線的設備可以重疊，時程卻不能互相代用。面板級試驗線進機，不等於永久玻璃核通過客戶驗收；Intel 的 EMIB-T 2027 客戶放量也是 EMIB-T 的時程，不能補成 Intel 玻璃核的量產日期。
另一個邊界是 ABF。近期可見架構將玻璃放在核心，上下仍保留 ABF 增層與 RDL。這會讓部分價值從有機核心轉走，同時保留細線路與層間絕緣的需求。在沒有每片用量與出貨規格之前，先將 Ajinomoto、欣興與 Ibiden 定位為過渡層參與者，比直接宣告誰受害更貼近製程。
七、美股怎麼站位：規格、材料與生態，純玩家多數在美股外
把全鏈攤開，純玩家主要在德國、日本、韓國與台灣。美股投資人可以找到規格推動、材料能力與少數股權曝險，但每一格都要講清楚「離玻璃基板出貨有幾層」。
| 代號／公司 | 站位邏輯 | 當前硬證據 | 不宜外推的結論 |
|---|---|---|---|
| INTC／Intel | 規格、封裝技術與生態系整合 | 有玻璃核技術簡介，並於 7 月 24 日宣布與 Lens Technology 合作 | 合作開發不等於已取得具名客戶量產訂單；EMIB-T 時程不代表玻璃核時程 |
| GLW／Corning | 精密玻璃、材料配方、玻璃核與 CPO 玻璃光波導 | 公司官方有玻璃核與「Glass Bridge」兩條產品線 | 「Glass Bridge」或 NVIDIA 光學合作不能當成玻璃核出貨證據 |
| AMAT／Applied Materials | Absolics 少數股權與先進封裝製程生態 | SKC 8 月 21 日公告顯示 Applied Materials 持有 Absolics 少數股權 | 這是間接股權／生態曝險，與 AMAT 玻璃基板純營收不同 |
| LPK／LPKF | TGV 雷射改質與 LIDE 製程設備 | 2026 半年報披露資格驗證系統與專用玻璃製造商訂單 | LPK 在德國上市；官方文件沒有支持當期「70%-80% 設備市占」當本篇硬事實 |
這份地圖也說明為什麼本篇不做成 Corning 個股文。GLW 是重要材料節點，但它同時站在玻璃核、製程載板與光學玻璃等多條線上，主題放量不會以同一速度進入各業務。真正要追的是產品線、客戶驗證與出貨影響；看到「玻璃」兩字就把全公司標成直接受惠，會忽略營收傳導的層級。
八、從一塊有機核心到一塊玻璃：量產拐點以驗證證據判讀
8 月 21 日的 SKC 官方讀回，比「Absolics 已量產」更有用。公司說，喬治亞州製造的嵌入式樣品已通過初步電性測試，並進入可靠度評估；非嵌入式產品仍在供應商選擇與 PoC 規劃階段。大規模擴產將在客戶評估與里程碑之後啟動。
這份公告把「量產」拆成了可驗證的順序：

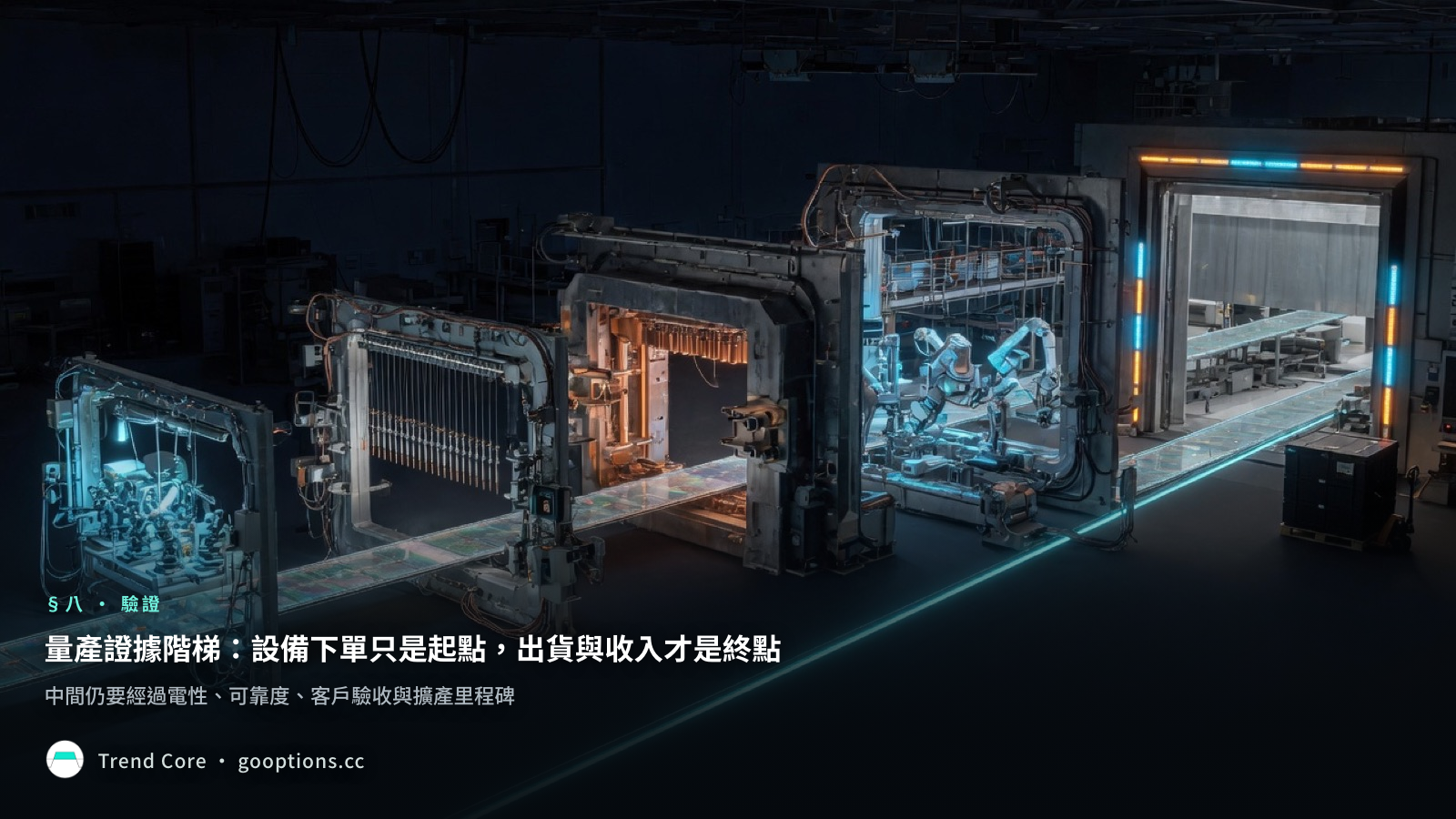

| 證據階梯 | 代表什麼 | 當前可觀察的例子 | 投資上如何讀 |
|---|---|---|---|
| 1. 設備被選用／下單 | 客戶願意投入驗證預算 | LPKF 資格驗證系統與專用玻璃廠訂單 | 主題開始從實驗室走向生產環境，還需追追加單 |
| 2. 樣品電性通過 | 連線與基本功能可運作 | Absolics 嵌入式樣品的初步電性測試 | 工程可行，仍未回答長期壽命與大規模良率 |
| 3. 可靠度評估 | 驗證熱循環、機械應力與 TGV 缺陷的長期穩定性 | Absolics 目前進入的階段 | 已跨過初步電性，仍待良率與客戶驗收證據 |
| 4. 擴產資本支出 | 客戶評估與里程碑足以支持大量產能 | SKC 表示擴產會綁客戶評估與里程碑 | 當設備、廠房、產能數字出現，上游訂單才有更硬的放大器 |
| 5. 出貨與收入 | 具名客戶產品真正採用 | 當前缺少大規模公開讀回 | 到這一層，才能將主題 TAM 與公司收入串起來 |
| 時間窗口 | 可能發生的事 | 證據等級 | 這篇的基準判讀 |
|---|---|---|---|
| 2026 | Intel–Lens 開發合作、LPKF 資格驗證系統、Absolics 可靠度評估 | 官方一手 | 驗證年；看製程是否走出實驗室 |
| 2027 | CoPoS 試驗線、依 TrendForce 的 Samsung 放量觀察，以及 Absolics 客戶評估／里程碑與設備追加單窗口 | TrendForce 研調＋SKC 官方 | 這是驗證轉放量的監測年；全業量產尚未確認 |
| 2028 下半年 | TrendForce 估計 CoPoS 進高量產 | 第二級研調預測 | 屬面板級封裝路線，不直接代表所有玻璃核產品同期量產 |
| 2030 年後 | 玻璃核商業化擴大、更廣泛客戶採用 | 研調較保守情境 | 作為廣泛導入基準，中間任何提前都要用資本支出與出貨證據重新定價 |
這段時程最重要的功能，是阻止投資判斷跳級。2027 可以成為重要觀察窗口，但現在還不能把它寫成已確認的全業量產拐點。若客戶驗證延長，設備訂單與基板收入會在時間上分離；若可靠度通過、追加單進公司指引、擴產與實際出貨連續出現，才是主題從「工程選項」走到「商業平台」的真正轉折。
8.1為什麼這對散戶重要
玻璃基板的名單可以很長，真正可用的投資地圖必須很嚴格。把公司放回證據階梯，可以避免在「有技術」那一層就付出「已量產」的價格，也可以在可靠度、追加單與擴產數字真正出現時，知道哪個關卡剛被突破。
⚠️風險與注意事項
🧭研究結論與追蹤框架
這條鏈最值得追的是證據階梯有沒有往上走，模糊市場規模應留在次要位置。主題的方向性可以很強，公司營收的傳導仍然可以很慢；以下五條軸會把兩者分開。
| 追蹤軸 | 偏多訊號 | 偏空訊號 |
|---|---|---|
| 客戶可靠度驗證 | 若 Absolics 或其他玩家宣布可靠度評估通過並進量產驗收 → 玻璃核從電性樣品進到可採購階段 | 若 熱循環、微裂或填銅空洞讓驗證反覆延長 → 設備與基板收入認列整體後移 |
| LPKF 訂單與指引 | 若 資格驗證系統轉成具名量產追加單，並進入公司指引 → TGV 前段已從工程預算轉向產能預算 | 若 訂單長期停在初始系統、客戶與台數不透明 → 公司槓桿仍停在驗證階段 |
| TGV 良率瓶頸 | 若 大面板孔徑均勻、無孔洞填銅與 CMP 平坦度數據連續改善 → 九站累積報廢率下降，單片經濟性改善 | 若 打孔過關但填銅、X 光、CMP 或 RDL 成為新延遲源 → 瓶頸只是後移，前站設備訂單不能代表整線放量 |
| 台灣供應鏈點名 | 若 群創、載板廠或檢測設備廠公布具名客戶、產能與玻璃營收占比 → 製程相似性升級為可驗證訂單 | 若 訊息長期只有概念清單與未具名合作 → 台股傳導仍是題材曝險，無法支持當期獲利重估 |
| 架構共存與迫切性 | 若 客戶持續把大尺寸、翹曲、電源完整性列為玻璃核必選項，並保留 ABF 增層 → 玻璃核與 ABF 可以共同擴大高階載板價值 | 若 改良有機載板足以解決翹曲與電性，或 CoPoS／FOPLP 延後 → 客戶不需立即承擔玻璃核驗證成本 |
📋一頁速看
- 玻璃核基板替換 IC 載板的有機核心；CCL 玻纖布與 CPO「Glass Bridge」屬其他層級。
- TGV 九站從雷射改質走到 RDL，良率瓶頸會從打孔後移至種子層、填銅、CMP 與檢測。
- LPKF 已有資格驗證系統與新訂單；當期 70%-80% 設備市占沒有官方支持。
- Absolics 樣品當前進可靠度評估，大規模擴產要等客戶評估與里程碑。
- 2027 是驗證轉放量的觀察窗口；可廣泛驗證的商業化基準較接近 2030 年後。
下一篇預告
這篇把玻璃核全鏈放到同一張地圖上。下一篇會只盯量產良率：雷射改質後的微裂怎麼管、高深寬比 TGV 怎麼填銅、X 光怎麼在貼晶粒之前找到空洞，以及良率租最後會留在雷射、化學材料還是檢測。
