AI 算力 PCB 全景：從一塊電路板到一塊玻璃
看懂整條材料鏈的收費站——把過去寫過的材料卡口第一次串成全景圖，並交棒給下一個主題：玻璃基板。
AI 這一輪，大家盯著 NVIDIA 的 GPU、盯著光模組裡的中際旭創與新易盛。但真正撐起一台 AI 伺服器、卻幾乎不會被提到的，是腳下那塊電路板。看懂這條從「一塊板」到「一塊玻璃」的材料鏈，你會發現真正收費的位置，往往不在你看得到的地方。
這篇是把我們過去寫過的材料卡口、覆銅板瓶頸，第一次串成一張完整的全景圖，它同時是一份過往總結，也是我們轉進下一個主題「玻璃基板」的起點。

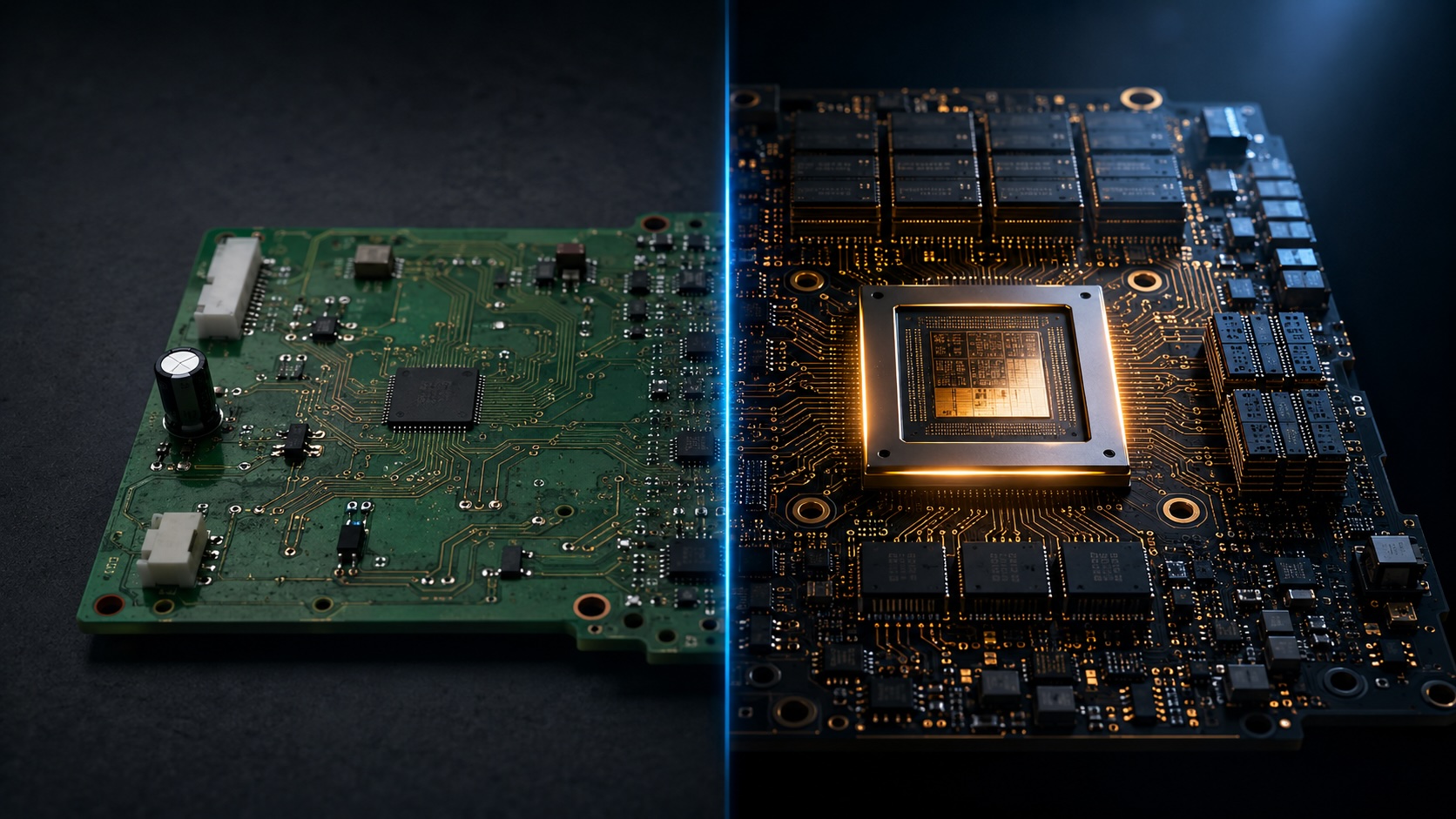

🧬同樣叫 PCB，已經分裂成兩個物種
PCB 就是印刷電路板，幾乎所有電子產品裡都有。它的問題不是沒前景，而是太普及——普及到門檻低、玩家多。全球 PCB 廠商多達兩千八百家以上，這個行業規模上千億美元，但即便到 2025 年，全球前十大 PCB 廠的合計市占仍不到四成。一個千億級的產業卻這麼分散，代表絕大多數公司都擠在「普通板」這個紅海裡互相殺價。
AI 大基建來了之後，這個行業的利潤分配邏輯被徹底改寫：切進高階算力板的頭部廠，技術門檻高、議價能力強，材料漲價能往下游轉嫁，營收與利潤同步往上；還困在普通板的中小廠，產品同質化、議價能力弱，原材料漲價吃不消又被殺價，業績反而被兩面擠壓。同樣掛著「PCB」三個字，AI 時代一到，一邊在算力的牌桌上悶聲收錢，一邊在紅海裡求生。
🧱先把底層搞懂：覆銅板與成本卡在哪

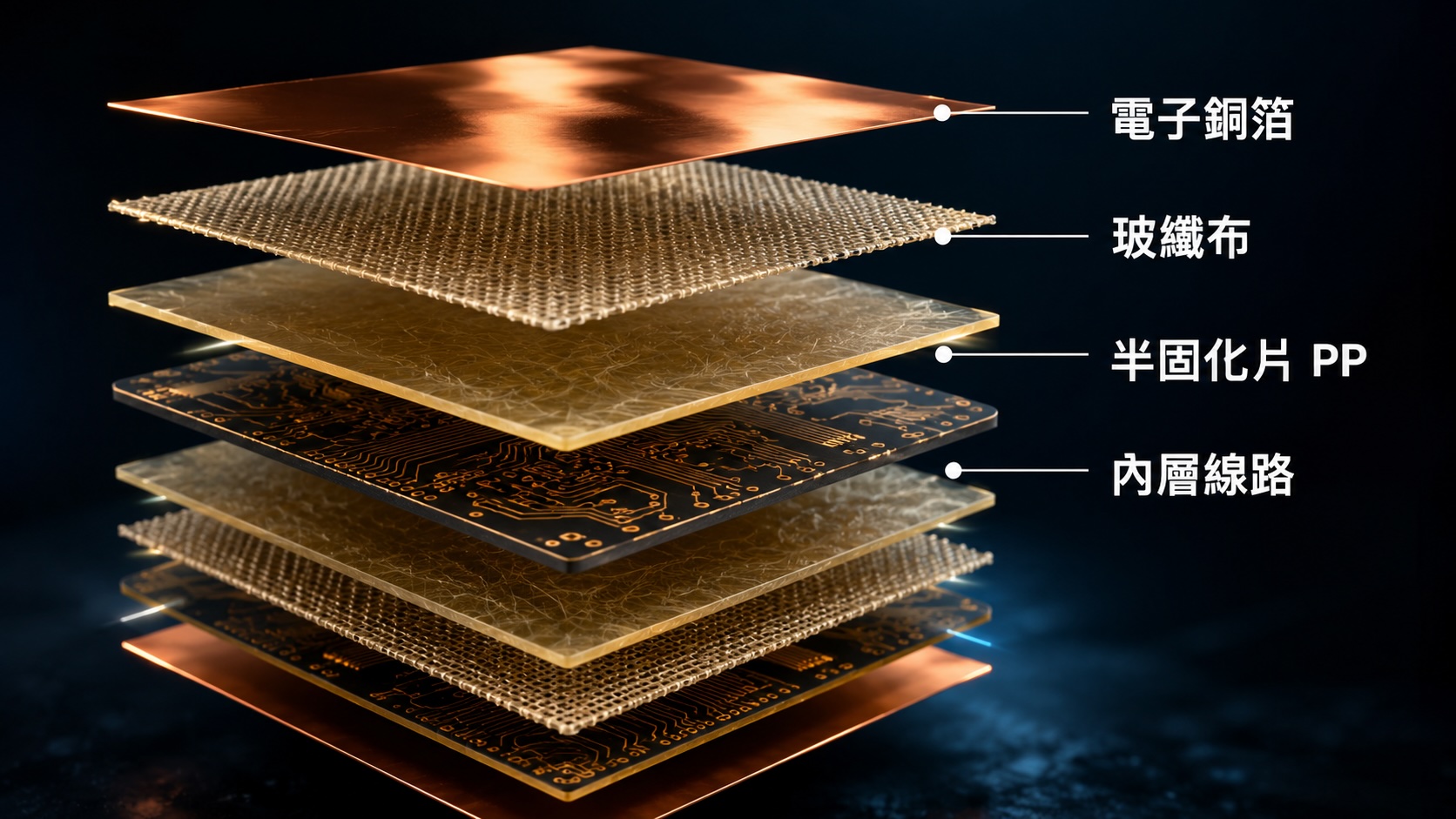

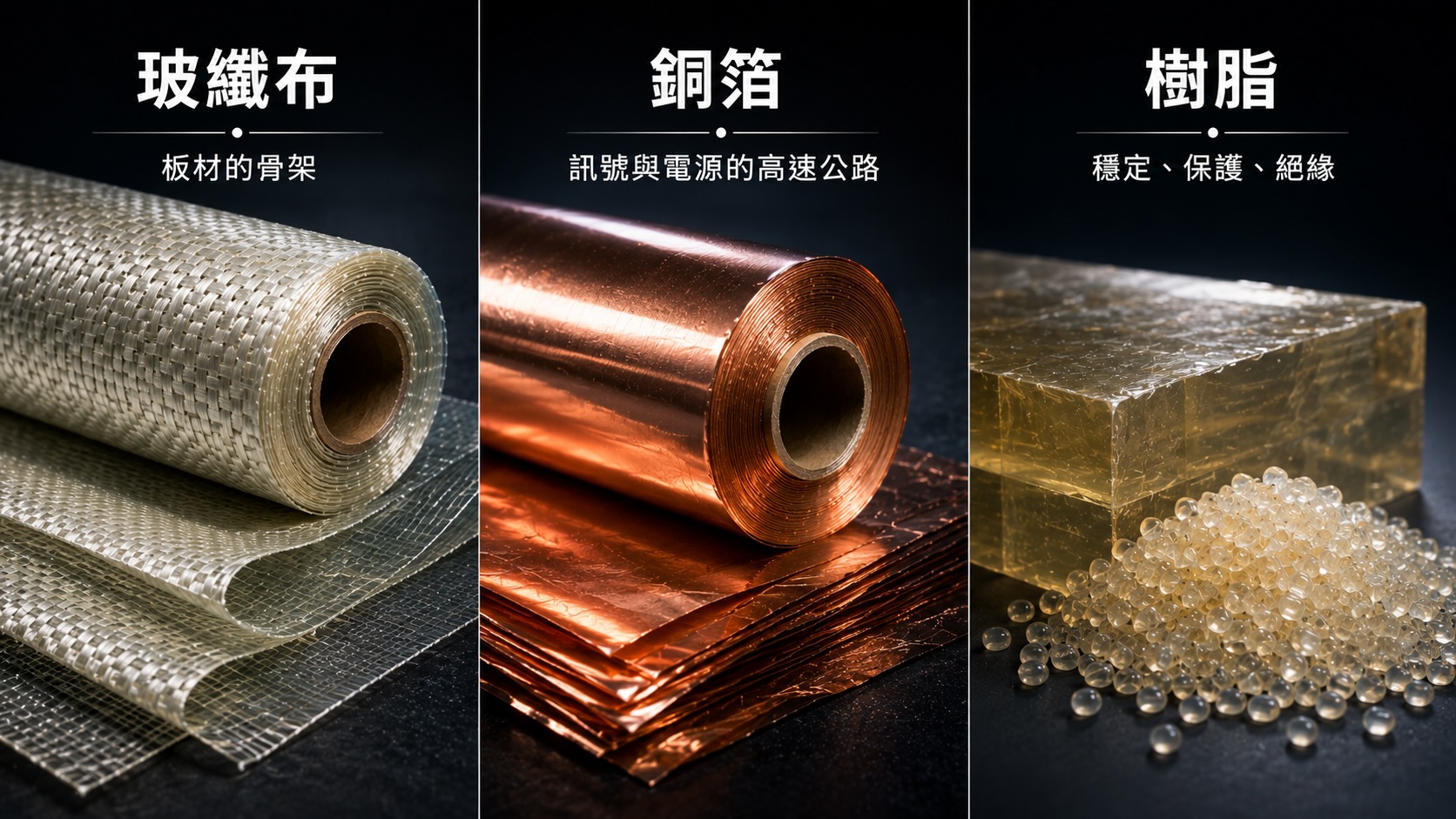

一塊 PCB 的核心基材叫覆銅板（CCL，銅箔基板），它負責承載電路、傳導訊號，直接決定整塊板的品質與性能。再把覆銅板拆開，你會發現它其實只由三樣東西壓合而成：電子玻纖布、特種樹脂、電子銅箔。
在整塊 PCB 的成本裡，這三種材料合計就佔了材料成本的八成以上。你以為 PCB 的價值在「做板」，其實大半價值在「材料」——這也是為什麼真正的收費站在上游，而不在組裝端。
板子本身有一條從簡單到複雜的「鄙視鏈」：單層板 → 多層板 → 超高多層板 → 高密度互連板（HDI）→ 類載板（SLP）→ IC 封裝基板。你家遙控器用單層板，辦公電腦用多層板，而 NVIDIA 的 AI 伺服器主板、高速交換器、1.6T 光模組，直接把這條鏈推到了物理極限：同時要超高多層，又要疊加 HDI。普通板到高階算力板之間，至少隔著兩道門檻：先進工藝、先進材料。
⛰️第一道門檻：先進工藝，設備與資本堆出來的高牆
一顆 GPU 底下有成千上萬個接腳，要和高頻寬記憶體（HBM）、交換器晶片做海量資料交換。在有限面積裡塞不下這麼多線路，唯一的辦法就是往上蓋樓——這就是超高多層。普通板疊 8 層就夠，AI 算力板動輒 24 層、30 層，甚至 40 層以上，而且每層都要刻上線寬線距只有十幾微米的電路。

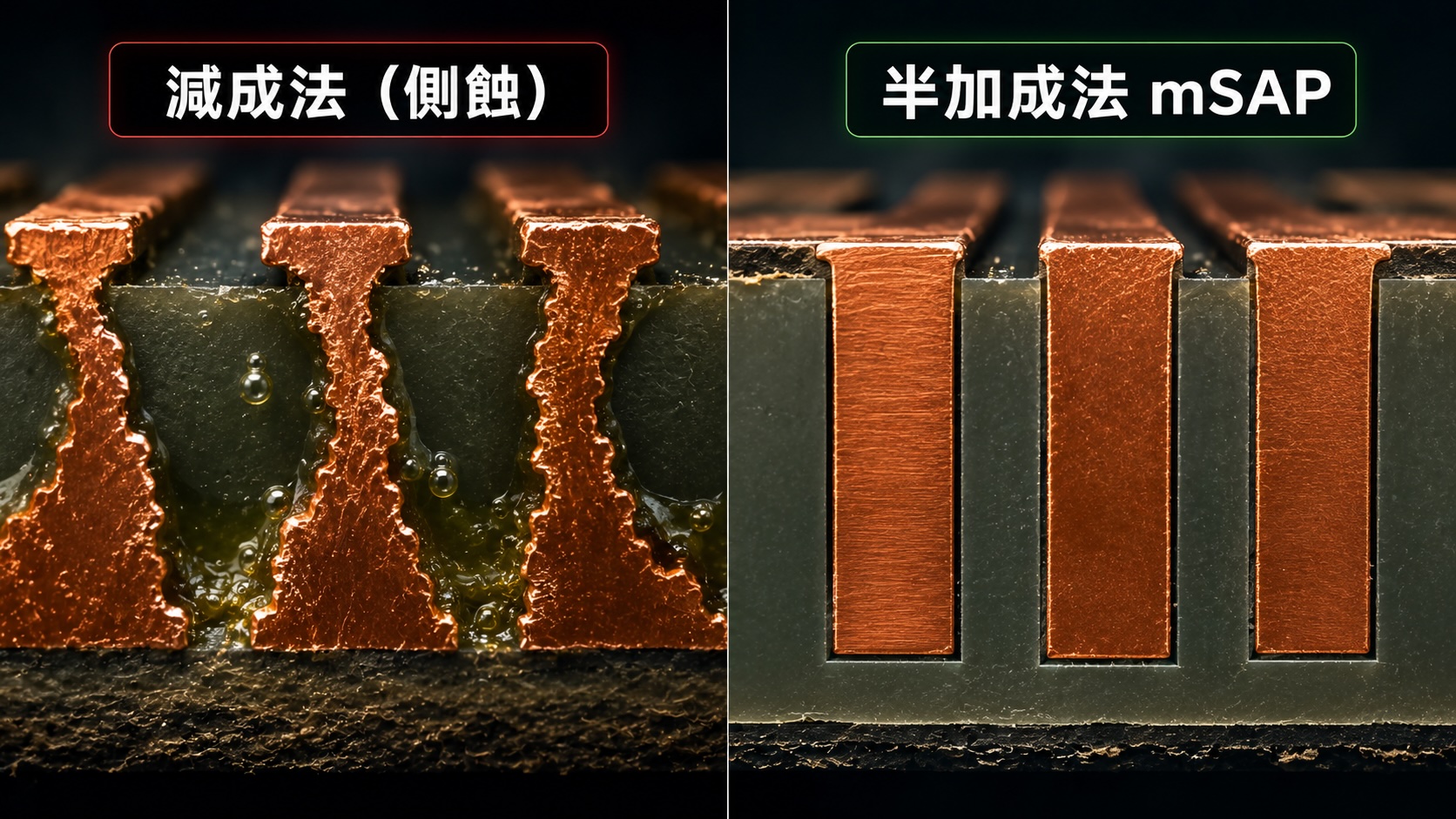

普通板走線粗，用傳統的減成法：整面覆銅板貼保護膜，丟進強酸把多餘的銅洗掉。但 AI 算力板線路太細，強酸會連線路側面也咬掉，行話叫側蝕，極易讓高頻線變窄甚至斷裂。所以高階板必須改用改良型半加成法（mSAP）：先留一層極薄底銅，把溝槽露出來，再用精密電鍍讓銅順著微米級溝槽長出來。接著還要過材料壓合、雷射鑽微盲孔（HDI）、通道電鍍三關，任何一個孔沒鍍好整塊板就報廢。
極致工藝的背後，本質是極高的資本門檻。一條高階 HDI 或超高多層產線，前期資本開支動輒十億美元起跳。結果就是：雖然整個 PCB 行業集中度不到四成，但在高階板賽道，全球前十的頭部廠卻吃下九成以上市占。
🔬第二道門檻：三大底層材料，真正卡 AI 算力脖子的地方
工藝是錢能解決的，材料不是。覆銅板上游的三大核心材料——特種樹脂、電子玻纖布、電子銅箔——只要任何一種出現產能瓶頸，整條高階算力 PCB 就不可能真正過剩。這跟光模組的邏輯一模一樣：命門永遠捏在上游寡頭手裡。
在拆三大材料前，先記三個物理指標，因為所有材料升級都在死磕它們：
| 指標 | 白話 | 為什麼重要 |
|---|---|---|
| DK 介電常數 | 訊號跑得多快 | 可想成「風阻」。DK 越低訊號越快，AI 伺服器反應越短 |
| DF 介質損耗 | 訊號衰減多少 | 材料像海綿，DF 不夠低訊號跑不遠就被吸走 |
| CTE 熱膨脹係數 | 受熱會不會脹壞 | 三十多層一起受熱，CTE 不一致就互相拉扯、線路錯位斷路 |
特種樹脂：從 FR4 到聚苯醚（PPO）
把玻纖黏起來、把訊號包住不外溢
電子玻纖布：撐住板材的鋼筋，也是最硬的壟斷
散戶最常被騙的地方——「玻纖布」其實是兩個相反的市場
規模殺價的紅海
技術壟斷、漲價
「中國大擴產、殺價」講的是 E-glass；「日東紡壟斷、漲價」講的是 T-glass。把兩者混在一起，就會得出自相矛盾的結論。高階這一端目前由日東紡近乎獨家掌握，新產能因資本密集、認證又久，最快 2027 年才放量。此外，要把玻纖紗織成布還高度依賴日本豐田、津田駒的頂級噴氣織機。
↳ 延伸研究：玻纖布的兩個世界，日東紡腰斬卻仍有九成市占

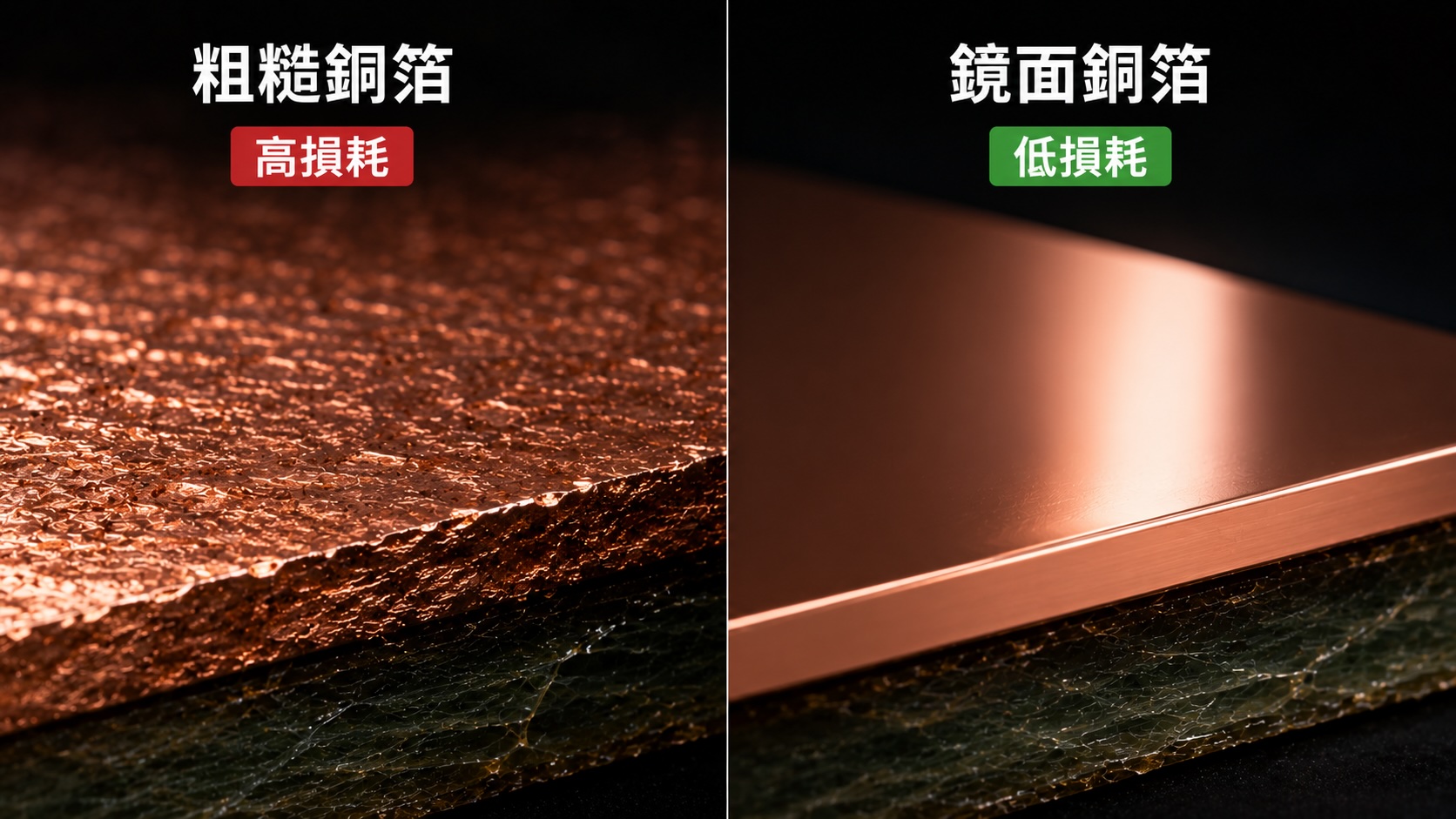

電子銅箔：傳訊號的皮膚，與「趨膚效應」
速率拉到 112G、224G，訊號集中在銅線表面傳導
傳統銅箔表面粗糙（Rz 大於 3 微米），高頻訊號跑在上面像走崎嶇山路，能量損耗極大。所以高階板必須用表面粗糙度 Rz 在 1 微米以下的極低輪廓銅箔（HVLP），磨得像鏡子。但鏡面又黏不住樹脂，得在表面鍍一層奈米級的矽烷偶聯劑把兩者縫死。這層的壟斷者是日本三井金屬，古河電工、韓國一進材料等為主要補充——主要供應商自 2026 年 3 月起已對覆銅板客戶實施配額制，代表需求已超過供給上限。
↳ 延伸研究：CCL 上游雙鎖喉，玻璃布與 HVLP 銅箔怎麼掐住供應
🎯中游 CCL：投資人真正能對標的一層
三大材料壓合起來就是覆銅板。中游覆銅板廠更像「材料配方公司」，打進 NVIDIA、AMD 平台要經過一到兩年認證，所以覆銅板的行業集中度遠高於下游 PCB 製造。而覆銅板的規格，是跟著 NVIDIA 平台一代一代往上爬的：
| NVIDIA 平台 | CCL 等級 |
|---|---|
| Hopper | M4 / M6 |
| GB200 | M8 |
| GB300 | M8.5（M8U） |
| Vera Rubin | M9 |
| Rubin Ultra | M9（一說 78 層） |
| Feynman 世代 | M10（測試中） |
每往上一級，對 DK／DF、銅箔粗糙度的要求都更狠，能跟上的廠就越少。這一層台灣與韓國廠是主角，也是美股／台股投資人比較能對照的標的：
- 台光電（EMC，台股 2383）：AI 伺服器覆銅板龍頭、NVIDIA 主供，M9 一度是唯一通過認證者。
- 台燿（TUC，台股 6274）：M9Q 過 Vera Rubin 中板、AWS Trainium 系列導入。
- 聯茂（台股 6213）、南亞塑膠（台股 1303，台塑體系，垂直整合到銅箔／玻纖）。
- 海外：Doosan（韓）、生益科技（A 股 600183）、松下（Megtron）、建滔積層板（港股，中低階規模第一）。
🌀邊界消失：PCB 與先進封裝，正在變成同一件事
AI 晶片的接腳數呈指數成長，普通 PCB 就算把線壓到極限，也承不住頂級 GPU 直接貼裝的精度。於是產業引入一塊「過渡層」——本質是微縮到極致的 PCB。掌握 mSAP 微觀加工能力的頭部廠，開始往半導體封裝延伸：
ABF 載板是這條鏈技術壁壘最高的一層，又卡著一個你想不到的源頭：製造 ABF 載板的核心絕緣薄膜（ABF 膜），其專利與絕大部分產能掌握在日本味之素（Ajinomoto）手中——對，就是那家做味精的公司，一家就卡住了全球 AI 封裝的入口。製造端則由欣興電子（台股 3037，全球 ABF 龍頭）、揖斐電 Ibiden、新光電氣 Shinko、南電（台股 8046）、景碩（台股 3189）等壟斷。
↳ 延伸研究：Intel 先進封裝，「只有英特爾能做」是不是假命題
但故事到這裡出現轉折：隨著晶片尺寸與功耗逼近極限，傳統 ABF 載板開始面臨翹曲與散熱問題。於是 Intel、三星等先進封裝巨頭，正重金押注下一代方案——玻璃基板。
🧭回到你的問題：美股散戶怎麼站位
要老實講一件事：這條鏈的純玩家九成在日本、台灣、中國，不是美股。上游三大材料的壟斷者（日東紡、三井金屬、味之素、SABIC、旭化成）幾乎都不是美股；中國那批 PCB 大廠多是 A 股、港股，台灣散戶其實不好買。所以對美股投資人，正確的邏輯不是「去買玻纖、去買銅箔」，而是換個角度找收費站：
下游收費站＝TTM Technologies（TTMI）
北美少數能做 AI 加速器超高層數 PCB 的廠
🔮收束：從一塊板，到一塊玻璃
PCB 從來不是夕陽製造業。當傳輸速度衝到 112G、224G，當線寬壓到十幾微米，當 PCB 與先進封裝的邊界融合，這塊「電路板」早已變成材料科學、精密製造與半導體工藝的交匯點。而 Intel、SK Absolics、三星、Corning 已經動手了：
- Intel 在 2026 年初的 NEPCON Japan 展出首批玻璃核基板樣品（搭配 EMIB 先進封裝），跨過了量產最大的障礙。
- SK 集團子公司 Absolics 在美國喬治亞州蓋出世界第一座玻璃基板量產廠，已開始供 AMD 樣品。
- AMD 的路線圖把玻璃基板排在 2026 試產、2028 高效能運算全面採用。
- 三大領導者由 Corning（GLW）領先，後面跟著一票韓、日、德玻璃大廠；最深的設備卡口在德國 LPKF 的雷射蝕刻機。
研究機構 Yole 估，受玻璃核基板與高階 AI 載板帶動，先進 IC 載板市場 2030 年將達約 310 億美元；玻璃基板的量產拐點，市場普遍看 2027 年。材料鏈的故事到這裡告一段落；玻璃的故事，從這裡開始——下一篇，我們正式進入玻璃基板系列。
⚠️風險與注意事項（必讀）
🧭研究結論與追蹤框架
這篇是材料鏈的全景總整理，不為單檔下注。對美股投資人，追蹤的重點不是「去買哪層材料」，而是哪些訊號代表這條鏈的景氣與下一階段（玻璃）的進展。下面是雙向追蹤軸：
| 追蹤軸 | 偏多訊號 | 偏空 / 轉折訊號 |
|---|---|---|
| 高階 CCL 認證 | 若 M9／M10 認證家數增加、台光電等放量 → 鏈條景氣延續 | 若認證卡關、平台升級延後 → 需求遞延 |
| 上游原料配額 | 若玻纖布、HVLP 銅箔仍配額制 → 上游定價權續強 | 若配額鬆綁、日東紡新產能提前 → 漲價故事降溫 |
| 中國高階突破 | 若中國高階良率仍卡 → 日台壟斷溢價維持 | 若中國高階玻纖／銅箔通過大廠認證放量 → 挑戰者先被殺價 |
| 玻璃基板進展 | 若 Intel／SK Absolics／AMD 量產時程兌現 → 玻璃系列起跑 | 若量產再延後 → 相鄰標的估值修正 |
📋一頁速看（給沒時間的人）
三個核心重點
- 一塊算力板的材料成本八成卡在樹脂、玻纖布、銅箔，源頭各被一兩家公司壟斷。
- 工藝（mSAP／HDI／十億美元資本）＋材料（三低 DK/DF/CTE）兩道門檻，讓高階前十吃九成市占。
- PCB 與封裝邊界消失：SLP → ABF 載板（味之素卡口）→ 撞物理極限 → 玻璃基板。
美股投資人怎麼站位
- 下游收費站：TTMI（中國殺低原料反受益）。
- 需求源頭：NVDA／AVGO／MRVL（點火端、非卡口）。
- 相鄰玻璃：GLW／INTC（與玻纖布是兩條不同的玻璃，別張冠李戴）。
