磷化銦:AI 算力擴張的生死線

從直接帶隙物理講到 EML、CW 雷射,拆解襯底為何是全鏈最難、最瓶頸的一段。

2 吋 InP 一年漲幅
~200%
每片 800→2,300 美元
2026 供需缺口
>70%
需求 260-300 萬片
NVDA 雙押
40 億美元
Coherent+Lumentum 各 20 億
襯底擴產週期
3-5 年
良率爬坡難解
SIGNAL #1 · 物理
直接帶隙鎖死,磷化銦無可取代
矽是間接帶隙、發光效率差;O/C 波段加晶格匹配,目前只有磷化銦這條路。
SIGNAL #2 · 卡口
襯底是全鏈最窄的瓶頸
磷會跑、6 吋良率低、擴產 3-5 年;住友與 AXT 約佔八成,是寡頭中的寡頭。
SIGNAL #3 · 地緣
中國卡口是雙刃,去中國化加速
分批放行加 Google 帶頭分散;Coherent 德州 6 吋線是去中國化的具象反制。
一句話結論
AI 算力的下一個卡點在光互聯,光互聯的物理底層鎖在磷化銦,而最窄的瓶頸是襯底、不是晶片。這條鏈最該盯的是上游材料與光源,不是下游組裝。
AI 算力洪流收束到一塊磷化銦晶圓
AI 算力一層層收束,最後壓在一塊磷化銦晶圓上:誰掌握襯底,誰就掐住整條鏈。

2026 年 6 月 16 日,黃仁勳出現在德州 Sherman 一座工廠的動土典禮上,手裡拿著鏟子。那不是 GPU 廠,是光晶片廠 Coherent 的擴建現場,要把全球第一條 6 吋磷化銦量產線的產能翻四倍。三個月前,NVDA 才剛宣布對 Coherent 與 Lumentum 各投資 20 億美元、合計 40 億。一家做 GPU 的公司,為什麼要花這麼大力氣,去顧供應鏈最上游的一塊材料?

因為 AI 算力擴張的下一個卡點,不在運算,在傳輸;而傳輸的物理底層,鎖在磷化銦這個材料上。更精確地說,連 NVDA 重金押注的 Coherent 與 Lumentum,頭上都還有一把劍:它們自己不做襯底,而襯底,才是這條鏈最窄的瓶頸。

這篇文章不談「該買哪支股」。它要把這個產業從物理底層一路講到供應鏈卡口,讓你看懂三件事:為什麼是磷化銦、什麼是 EML 和 CW 雷射、以及為什麼這條鏈最難的不是晶片而是那片晶圓。

🔬一、為什麼是磷化銦:先從一個物理問題講起

AI 數據中心把成千上萬顆 GPU 串成一個運算集群,前提是它們之間要能高速通訊。電訊號在銅線上跑十幾公分就撞上損耗與功耗的物理牆,所以資料中心改用光:把電訊號轉成光、用雷射造出光源、在光纖裡傳輸。沒有光互聯,GPU 再多也發揮不了集群效應。

能不能高效造出雷射,是一個材料的物理問題。半導體發光的本質,是電子從導帶躍遷回價帶、和電洞複合時釋放出光子。這裡有一個關鍵分野:直接帶隙與間接帶隙。直接帶隙好比高處和低處垂直對齊,電子可以直接跳下來,能量幾乎全部以光子形態釋放,發光效率高。間接帶隙則是高處和低處錯開了一個位置,電子跳下來時必須同時改變動量,這個過程要靠晶格震動幫忙,而一震動,大部分能量就變成了熱,發不出光。

矽,就是間接帶隙材料。這也是為什麼造了半世紀晶片的矽,幾乎不拿來當雷射,它只適合做波導、調製器或探測器這些不需要自己發光的角色。磷化銦則是直接帶隙材料,發光效率遠勝矽。光通訊裡那個最關鍵的發光環節,物理上就只能交給以磷化銦為基底的化合物半導體。

整條鏈的第一性原理:要光,就要雷射;要高效率雷射,就要直接帶隙;走到化合物半導體這條路,磷化銦是繞不過去的起點。

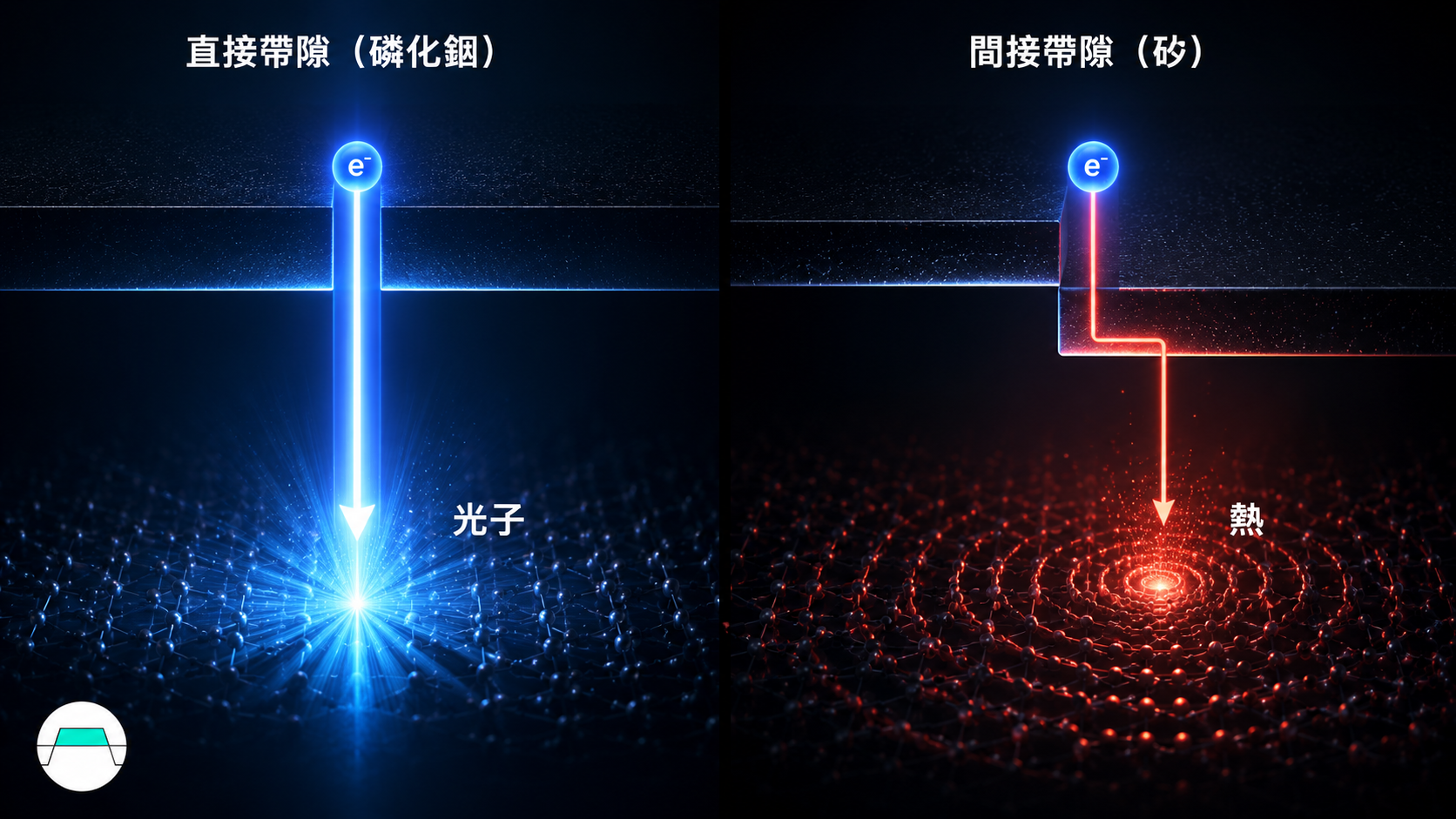

直接帶隙與間接帶隙對照:光 vs 熱
直接帶隙(磷化銦)電子直接跳下、能量幾乎全變光子;間接帶隙(矽)電子要改變動量、能量多半變熱,所以矽不適合做雷射。

🧩二、光晶片家族:可插拔、CPO,與你該認識的四種雷射

理解磷化銦的份量,要先看懂光模塊和光晶片的類型。其中 EML 和 CW 兩種雷射特別值得花篇幅,因為它們是這條鏈最承重、分工卻最該分清楚的兩個角色。

2.1兩種封裝形態:可插拔與 CPO

可插拔光模塊是經典設計,做成 U 盤狀的獨立模組,可以插拔在交換機上、和交換晶片解耦。CPO 光電共封裝則是新趨勢,把光引擎直接貼裝在交換晶片或 GPU 旁邊幾毫米,省掉電訊號在電路板銅線上長距離奔跑的損耗,是 3.2T 速率以上的長線解方。

可插拔本身又分兩條技術路線,差別就在「光源用什麼、調製用什麼」:傳統磷化銦路線的光源和調製都靠磷化銦基的雷射,主力是 FP、DFB 和 EML 晶片;矽光子路線的調製器改用矽光子器件,光源則用 CW 連續波雷射,而 CW 本身仍是磷化銦做的。CPO 用的調製是矽光子技術,光源目前還是外掛的 CW 雷射。所以無論哪條路線、哪種封裝,光源端都繞不開磷化銦。

2.2四種雷射,全部基於磷化銦

主流雷射就四種,而且全部以磷化銦為基底:FP 與 DFB 靠改變電流直接調製,在中低速、中短距應用上很普及;EML 是高速遠距場景的高端主力;CW 是矽光子路線與 CPO 的光源。接收端的探測器有 PIN 和 APD 兩種,傳統磷化銦路線用磷化銦基探測器,矽光子路線則多用矽鍺探測器,因為它能兼容 CMOS 製程。

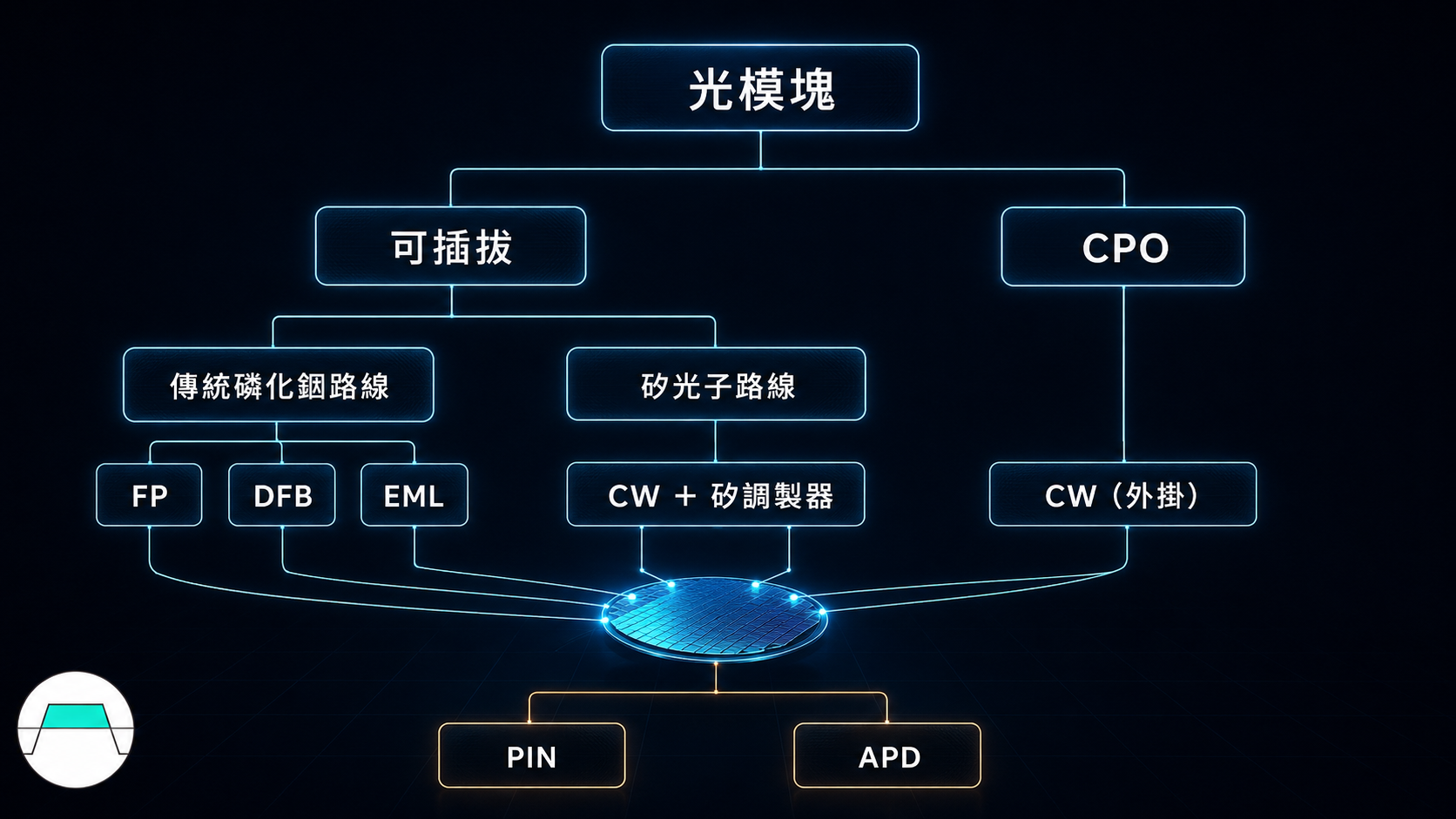

光晶片家族樹:可插拔/CPO、四種雷射、PIN/APD
光晶片家族:光模塊分可插拔與 CPO,雷射四種 FP/DFB/EML/CW 全部基於磷化銦,探測器分 PIN/APD。

2.3EML 是什麼:把雷射和快門整合在一顆晶片上

EML 的全名是電吸收調變雷射。它把一顆 DFB 雷射,和一個專門的電吸收調變器 EAM,整合在同一顆磷化銦晶片上。DFB 持續發出穩定的光,EAM 像一道極快的快門,靠外加電壓改變材料的吸光量,把連續光切成代表 0 和 1 的訊號,這叫外部調製。

EML 的厲害之處在於,電吸收效應很強,這道快門只要數十微米長就夠用,所以體積小、頻寬高。這讓 EML 成為目前唯一能量產、滿足單通道 200G 速率的雷射方案。1.6T 的光模塊需要八個 200G 通道,EML 因此是 800G 與 1.6T 時代的承重光源。產業現況是,200G EML 的產能是 2026 年整條光通訊鏈最緊的瓶頸,比 100G 緊很多,而能穩定量產出貨 200G EML 的供應商,目前實質上只有 Lumentum 一家。

2.4CW 是什麼:矽光路線的光源心臟

CW 是連續波雷射,意思是它只負責持續、穩定地發光,本身不做調製,調製這件事交給下游的矽光子調製器去處理。這正是矽光子路線的設計哲學:把發光和調製拆開,發光仍用磷化銦做的 CW,調製改用矽。

這個拆法帶來一個常被低估的成本優勢,關鍵在雷射的顆數。以 1.6T 八通道模組為例,分立式的 EML 方案要用到四顆雷射;矽光子方案讓四個通道共用一顆 CW,只要兩顆比較便宜的 CW 就夠。所以單看雷射的顆數和單價,矽光反而省。當然矽光也有代價:矽的電光效應弱,它的調變器需要毫米級的長臂,使光子晶片面積遠大於只要數十微米的 EAM;而且獨立的 CW 雷射要以次微米精度主動對準耦合進矽波導,這個對準是矽光的痛點。

兩條路線誰勝出還沒有定論,但對磷化銦來說無所謂:EML 路線要整合雷射,矽光路線要 CW 雷射,CPO 也要 CW,無論市場走哪條路,光源端都吃磷化銦。

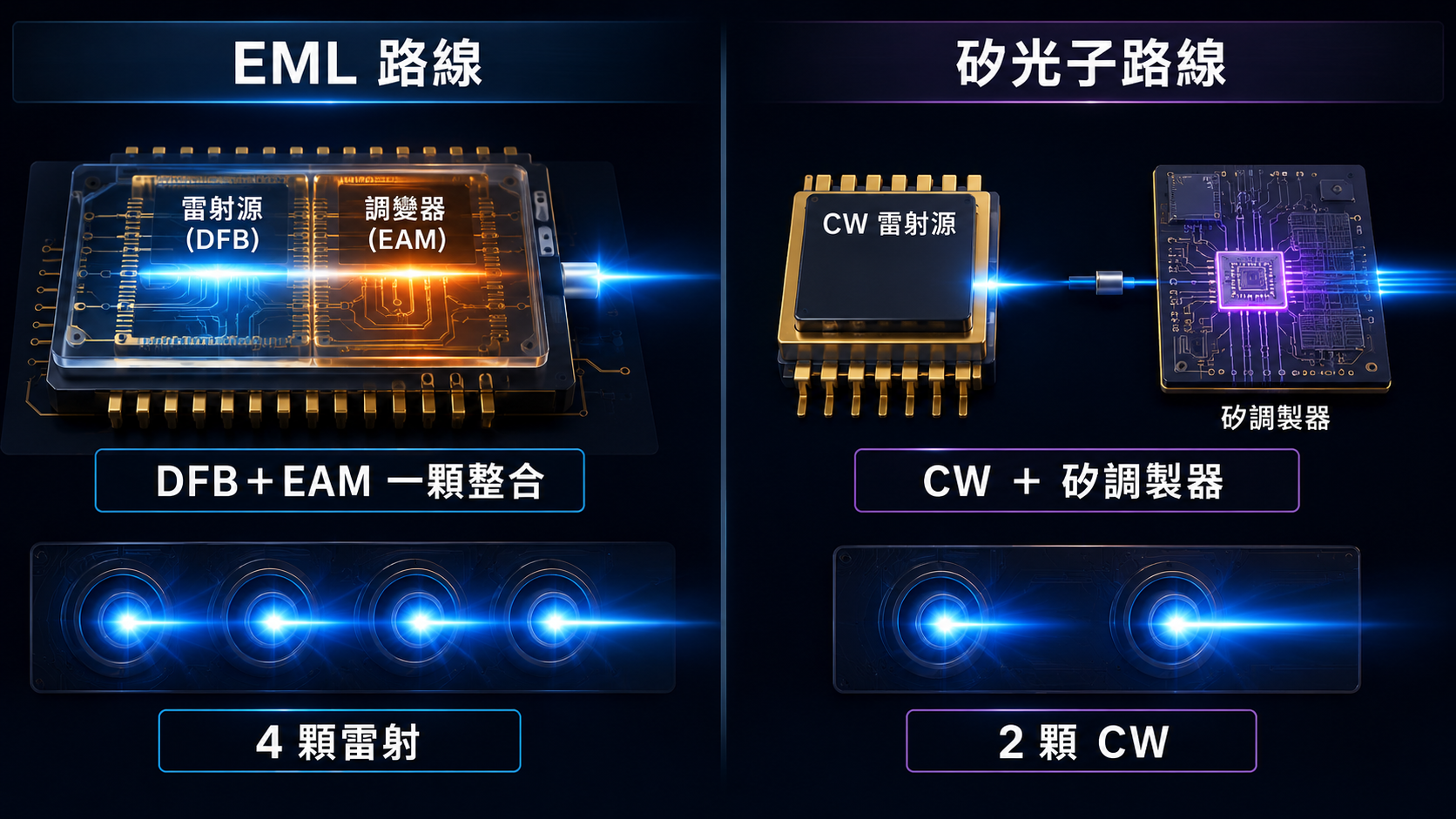

EML 與矽光子路線對照
兩條光源路線:EML 把 DFB 與 EAM 整合在一顆磷化銦晶片、1.6T 要四顆;矽光子用 CW 加矽調製器、四通道共用、只要兩顆。

🎯三、為什麼磷化銦無可取代:波段與晶格匹配

有人會問,除了磷化銦,難道沒有別的化合物能滿足要求嗎?暫時還真沒有,原因在兩個物理約束。

第一個是波段。光纖在 1310 奈米和 1550 奈米這兩個窗口的損耗最低、色散特性最佳,分別屬於 O 波段和 C 波段。但這裡有個容易誤解的地方:本徵磷化銦在室溫下的帶隙是 1.34 電子伏特,對應的是 925 奈米波長,並不是 1310 或 1550。它真正的用途,是以磷化銦作為襯底,在襯底之上生長一層由銦鎵砷磷組成的四元合金外延,透過控制四種元素的比例,精準調出 O 波段和 C 波段需要的帶隙。

第二個約束,也是磷化銦襯底無可取代的真正原因:晶格匹配。外延層要高質量生長,它的晶格常數就必須跟襯底嚴格匹配,否則會產生大量缺陷。而磷化銦襯底加上銦鎵砷磷四元合金的外延層,既能晶格匹配、又能調出 O/C 波段需要的帶隙,這個組合目前沒有替代品。在整個體系裡,銦是用量最大的元素:概略而言,襯底中銦的原子佔比約 50%,外延中在 1310 奈米下約 45%、1550 奈米下約 35%。這條鏈,從頭到尾都離不開銦。


⛏️四、銦這個元素:稀散金屬與精煉鏈的兩個霸權

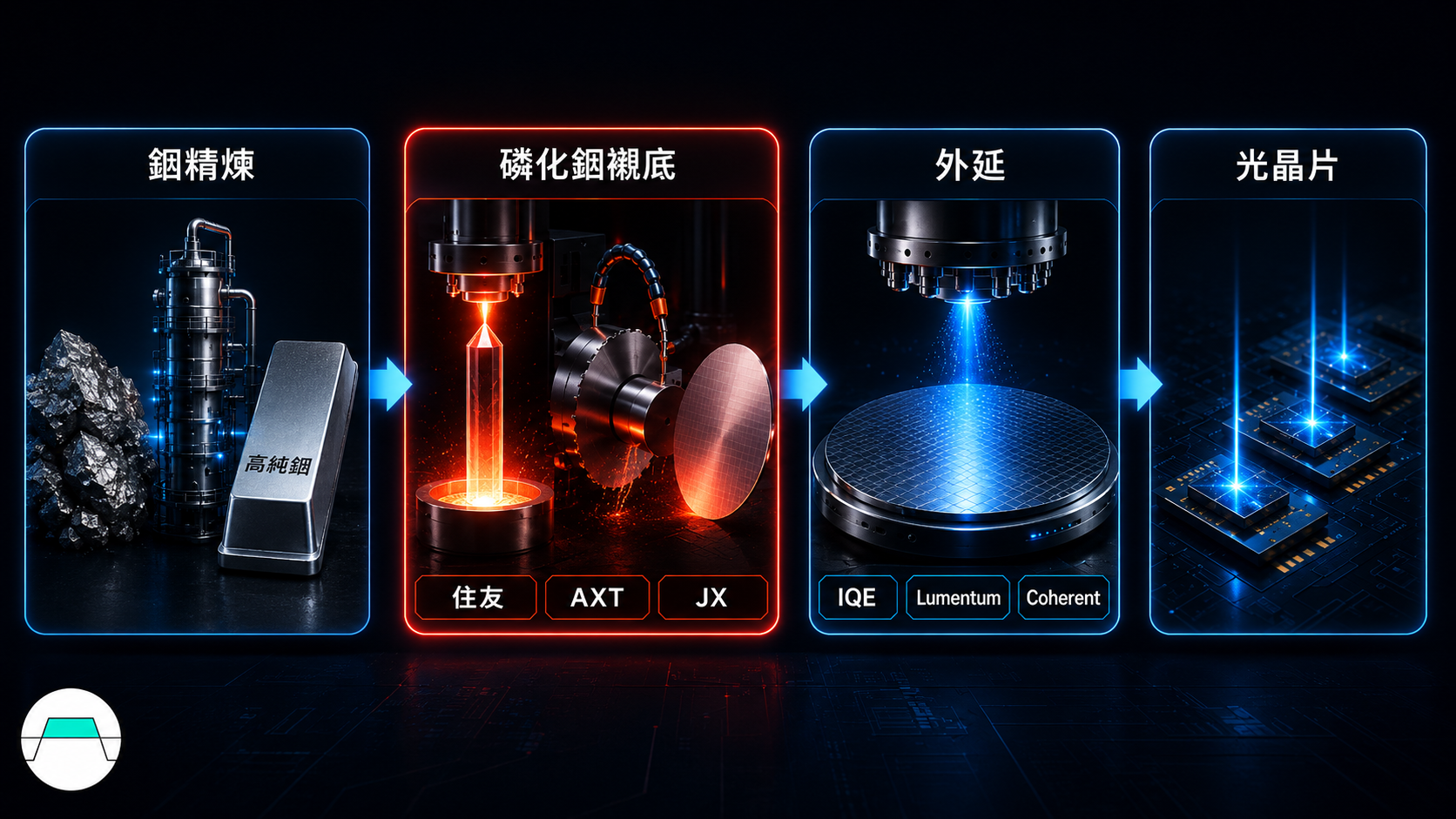

供應鏈三段:從銦到光晶片
從銦到光晶片的完整供應鏈:紅熱的「磷化銦襯底」是全鏈最難、最瓶頸的一段;住友、AXT、JX 把持襯底,IQE、Lumentum、Coherent 做外延。

銦是一種稀散金屬,地殼豐度低、分佈不集中,基本沒有獨立礦床。它主要作為鋅礦的副產物被回收,銦與鋅的伴生比例約 1 比 100 到 1,000。這帶來一個結構性限制:銦的可採產能其實綁在鋅產業的景氣上,鋅冶煉是高能耗行業、擴產有阻力,鋅景氣差時銦產能也跟著縮。

從金屬到晶圓要走三段:礦山採出粗銦、精煉廠提純到 7N,也就是 99.99999% 的半導體級、再到基板廠長晶切片成磷化銦晶圓。三段任一環節都可能成為瓶頸,其中長晶良率是全鏈最難的。

供應結構的第一個霸權在精煉端。中國掌握了全球絕大部分的精煉銦產能,包含原生銦和再生銦。原生銦來自鋅冶煉,再生銦則來自回收,而回收的最大來源是 ITO 靶材。所以說,光是銦這個元素本身,上游就高度依賴中國。

但第二個霸權常被忽略:日本幾乎不產銦,卻是磷化銦襯底的主要供應端,靠的是三項結構優勢。一是全球最強的回收系統,能從 ITO 靶材廢料直接提純出半導體級高純銦;二是長晶與設備技術,良率與晶體完美度領先;三是國家戰略儲備,加上透過住友與 ENEOS 集團以長期合約鎖定南韓與歐美原料。所以「銦的卡口在中國」只說對了一半:資源與精煉在中國,但把銦變成合格襯底的關鍵製造能力,握在日本手裡。


🏭五、中游格局:襯底與外延,難度天差地別

5.1襯底:寡頭中的寡頭

全球磷化銦襯底的主要玩家就三家:日本住友、美國 AXT、日本 JX。依產業口徑,住友與 AXT 各約 40%、合計約 80%,JX 居第三,三家合計超過九成。這是典型的寡頭市場。

不過要誠實說,這個集中度的確切量級有來源分歧。坊間一度流傳「住友約 60%、四家控 95%」,較新的產業口徑把住友與 AXT 拉到各約 40%、合計約 80%;但另一份獨立產業調研 Mordor 給的數字低得多,是「前五大廠約佔七成、屬中度集中」,並把 AXT 列為前五之一而非雙寡頭。不同來源對「到底多集中」沒有共識,能確定的方向是:這條最難擴產的環節被少數幾家把持,下游再怎麼衝產能,源頭都受制於人。

三家還各有特色:住友走 VB 長晶法,無差排基板讓 CW 雷射長期高溫運作時波長偏移與功率衰減最輕,站的是技術天花板;JX 以材料純度著稱,有利於降低雷射暗電流,站的是純度天花板;AXT 走 VGF 長晶法,熱應力低、適合大尺寸晶圓、4 吋良率穩定,站的是產能與尺寸。這裡藏著一個 AXT 特有的地緣風險:它的主要生產主體北京通美在中國境內,所以這家美國上市公司,實質上要受中國出口管制影響,是一把美國上市、中國製造的雙面刃。

5.2外延:門檻低一截

外延環節的難度就低一截。它是在已經做好的單晶襯底上沉積一層合金,主要用到 MOCVD 設備,而這些設備有現成的第三方供應商。外延分兩種模式:代工型的代表是英國的 IQE;自有工廠型的代表,正是 NVDA 投資的 Lumentum 和 Coherent,它們通常外採襯底,自己做外延、再加工成晶片。這就解釋了為什麼 NVDA 砸了 40 億下去,瓶頸還沒解:它投的是外延加晶片廠,但它們自己不做襯底,要向上面那三家買。


🧱六、襯底為什麼是全鏈最難:磷會跑、良率難、擴產要五年

第一難在磷會跑。要做襯底,得先有磷化銦多晶合成和單晶生長兩道工序,對溫度、壓力、雜質的要求極為嚴苛,而最核心的難點,是要確保磷不會從高溫熔體中溢出,因為磷的揮發性很強。一旦控制不到位,磷和銦的化學計量比就會偏差,而極其微小的偏差,都會造成位錯等缺陷。由於外延要跟襯底晶格匹配生長,襯底等於是個模板,模板本身必須絕對完美。

第二難在尺寸與良率。磷化銦晶圓的主流尺寸是 2 吋、3 吋、4 吋,6 吋是現在的發展重點:6 吋大約是 3 吋的四倍多,單晶片成本可以降到 3 吋的六到七成。但 6 吋的良率非常難做高,連國際大廠都一樣。更麻煩的是,攻克 2 到 4 吋累積的技術訣竅,不能簡單複製到 6 吋,因為大尺寸對設備提出更嚴苛的要求,企業通常得自己研發更高等級的高壓拉晶爐、熱場和溫控系統,這些一般沒有第三方供應商。

第三難在時間。襯底產線的建設通常需要 18 到 36 個月,再疊加良率爬坡,可能要三到五年才能穩定貢獻有效產能。這就是為什麼面對這麼大的需求,襯底還是擴不了產。

這三道難關,直接反映在價格和缺口上,而且能在多家產業來源得到佐證:磷化銦 2 吋光通訊級襯底每片從 2025 年初約 800 美元,漲到 2026 年 4 月的 2,300 至 2,500 美元,漲幅接近 200%;高階 6 吋漲得更陡,從每片約 1,400 美元跳到 5,000 美元,漲幅超過 250%。供需缺口同樣懸殊,不過這組供需量屬產業估算、看的是量級而非精確值:2026 年全球有效產能估計約 60 到 75 萬片,需求卻高達 260 到 300 萬片,缺口超過 70%。據產業調研,磷化銦有 80% 以上的需求量來自 AI 數據中心;至於更長線,業界估 AI 相關需求到 2030 年每年增長約 85%。

整條邏輯鏈是這樣的:AI 算力受制於光互聯,光互聯受制於磷化銦器件,磷化銦器件受制於磷化銦襯底,而襯底的有效產能極其有限、又難擴產。這就是為什麼襯底才是真正的生死線。


🌏七、地緣校準:中國卡口是真的,但故事正在變

把供應鏈攤到最後,最直覺的結論是:銦的精煉在中國、AXT 的主力產能也在中國,所以 AI 光學的命脈握在中國手裡。這個觀察有它的事實基礎,中國對上游材料的把控確實強。但如果停在這裡,會錯過最近半年最重要的變化。

實際發生的事是,這個卡口的開關,已經鬆了一格。據 DigiTimes 報導,中國 2025 年 8 月核准了 8,000 片磷化銦基板出口、2026 年 5 月底再放行 4,000 片。放行採「閉環管理」,要外延廠、晶圓代工廠、終端客戶提供產出與需求證明,中國才審批出口量。框架沒有拆,但確實在鬆動。

更關鍵的是放行帶來的反向效應:它反而加速了去中國化。供應安全已經壓過價格成為第一順位,Google 等雲端業者親自拜訪海外基板廠,業界目標是讓非中國供給最終超過 50%。這裡有一個非共識的轉折值得記住:如果中國「完全放開」出口、低價磷化銦湧入,反而會打擊非中國廠的擴產意願。所以中國精準的閉環放行,更像一種籌碼操作,不是單純的掐脖子。

放在這個框架下,黃仁勳那一鏟子的意義就清楚了。Coherent 德州 Sherman 那條全球第一條 6 吋磷化銦量產線,拿了 CHIPS 法案約 5,000 萬美元補助、整體擴建約 6.5 億美元,本質上就是去中國化的具象反制:把最關鍵的產能搬到美國本土。對應到上游基板廠 AXT,這就成了一把雙刃:一方面放行讓稀缺溢價有縮水壓力,另一方面它在中國的北京通美產能天花板被掀開一條縫、出貨可能恢復。想看這條地緣卡口最完整的拆解,可參考我們先前寫過的 銦鎵雙卡口研究AXTI 上游卡位深度


🗺️八、美股映射:這條鏈的受惠分層怎麼看

看懂了物理、光晶片家族與供應鏈卡口,最後把這條鏈映射回美股,看清楚每一層對應誰。先講原則:這是教育性的產業地圖,不是買賣推薦,技術供不應求是一個早期的產業訊號,不等於任何個股的買點。

產業層美股對應標的備註
上游材料/襯底AXTI、IQE住友、JX 為日本廠,非美股
光源 EML/CWCOHR、LITE、AAOI、SIVENVDA 重金押注這一層
電晶片/矽光設計AVGO、MRVL矽光代工 TSM、GFS
CPO 架構層NVDA、AVGO晶圓級封裝 TSM

幾個容易踩的觀念值得提醒。第一,襯底的真卡口是住友、AXT 與日本 JX,但前兩者一個是日本集團、一個受中國產能影響,純美股的襯底曝險其實高度集中在 AXTI 一家,這既是它的稀缺性、也是它的脆弱性。第二,AXTI 是上游卡口的雙刃標的,它的故事不是單向的。第三,越往下游的光模塊組裝,毛利越薄、競爭越激烈,真正的卡口價值在上游材料與光源,而不是組裝。至於中國的中下游廠商,從襯底、外延、光晶片到光模塊各環節都有本土玩家在追趕,這條 A股供應鏈可以當作對照產業全貌的背景,但 Trend Core 不推薦 A股,僅供視角參考。


⚠️風險與注意事項(必讀)

01技術路線變數
EML 與矽光子誰主導未定,CPO 商業化時程若延後,會影響整條鏈的需求節奏。但無論哪條路線勝出,光源端都吃磷化銦,這個底層判斷較穩。
02地緣雙向風險
中國放行是籌碼操作、方向可能反覆;若完全放開反而以低價傾銷壓抑非中國廠擴產意願,對上游定價權是另一種衝擊。
03數字口徑為估算
本文市佔、缺口、漲幅數字來自產業調研與專業媒體,部分為估算、各家口徑不一;集中度的確切量級尤其有來源分歧,引用以最新一手為準。
04早期訊號不等於買點
產業供不應求是結構訊號,不等於個股買點;個股的估值、財務、執行風險需另行評估。

🧭研究結論與追蹤框架

把這個產業濃縮成幾條可以持續追蹤的判斷:物理鎖死讓磷化銦在光源端的地位較穩,真正的變數在供給端的襯底產能、以及地緣放行的節奏。

 卡口轉緊的訊號
  • 速率遷移延續:光通訊往 800G、1.6T、3.2T 推進,磷化銦長線需求方向不變、瓶頸在供給端。
  • 缺口未解:襯底三到五年的爬坡週期意味著短期難補,缺口維持高檔。
 卡口鬆動的訊號
  • 良率突破:任何一家 6 吋襯底良率出現突破,單晶片成本下降、缺口緩解。
  • 放行轉向:中國閉環放行加快或轉向完全放開,上游稀缺溢價承壓,去中國化邏輯需重新校準。

📋一頁速看(給沒時間的人)

磷化銦 InP | 光通訊系列 #124 | 2026-06-22
2 吋一年漲幅
~200%
2026 缺口
>70%
NVDA 雙押
40 億
襯底擴產
3-5 年

三大核心重點

  • 物理鎖死:矽是間接帶隙、發光差,磷化銦是直接帶隙、加晶格匹配與 O/C 波段,目前無替代。
  • 承重雷射:EML 把雷射與快門整合、是 200G 唯一量產方案;CW 是矽光與 CPO 的光源。
  • 最窄瓶頸:襯底是全鏈最難、擴產要三到五年;住友+AXT 約佔八成、三家逾九成。

四大注意

  • 技術路線(EML vs 矽光)誰主導未定,CPO 時程是變數。
  • 地緣是雙刃:中國已分批放行、去中國化加速,完全放開反傷非中國廠。
  • 市佔與缺口數字屬產業估算、集中度量級有來源分歧。
  • 這是教育性產業地圖,不是買賣推薦。

美股受惠分層

  • 上游材料/襯底:AXTI、IQE
  • 光源 EML/CW:COHR、LITE、AAOI、SIVE
  • 電晶片/矽光與 CPO 架構:AVGO、MRVL、TSM、GFS、NVDA
