輝達 CPO 全面量產：三家法說三個時態，矽光互連的產業邏輯一次講清楚｜Trend Core 光通訊系列 37

2026 年 8 月中旬，輝達宣布 Spectrum-X 乙太網路矽光交換器進入全面量產，這是全球第一個量產的 200G/lane 共封裝光學乙太網路交換器系統。半導體與光通訊圈當天沸騰。但同一條供應鏈上，台積電在 7 月 16 日的法說會說 COUPE「現在開始生產、接下來會逐步放量」，日月光在 7 月 30 日的法說會說共封裝光學「可能在 2026 年底開始初期的小量部署」。三句話都是真的。這篇要做兩件事：把矽光互連的物理與產業邏輯一次講清楚，然後回答三句話該怎麼一起讀。

我對共封裝光學的看法沒有變過：這條產業還在起點，核心的低風險結構贏家是先進封裝，更高的獲利彈性可能在鏟子層。這次量產落地，正好把這個判斷推進到可以用三家公司的法說原話交叉檢驗的位置。

一場搬了十年的家，這次真的搬進門了

先把事件本身講清楚，因為接下來所有的判讀都建立在它的規格上。

輝達這次量產的是 Spectrum-X 乙太網路矽光交換器。官方揭露的硬體規格如下：

首批採用者是 CoreWeave、Lambda 與「Oracle Cloud Infrastructure」，輝達官方頁另外列了 Meta 與 Microsoft。

效能方面要分清楚兩種口徑，這是後面判讀的基礎。輝達官方宣稱的是三個數字：相較可插拔光收發器有 5 倍網路功耗效率、5 倍不中斷 AI 應用執行時間、1.3 倍更快的「time to insight」，也就是更快拿到結果；同時因為移除了數位訊號處理的重定時器而降低延遲。外部產業媒體補充的是另外兩個：雷射顆數減為四分之一、平均事件間隔提升 10 倍。

這裡有一個中文轉述常見的失真值得先標出來：1.3 倍講的是拿到結果的速度，不是部署速度；而「10 倍網路韌性」在官方口徑裡其實被拆成兩個不同指標，一個是 5 倍的應用執行時間，一個是 10 倍的平均事件間隔。看規格時把這兩層分開，後面談排程才不會把行銷數字當成工程數字用。

至於工程層面最直觀的那個對比：共封裝架構把光路損耗從可插拔架構的約 22 dB 降到約 4 dB，訊號完整度改善約 64 倍。這兩個數字是整件事的物理核心，也是接下來五個階段的主軸。

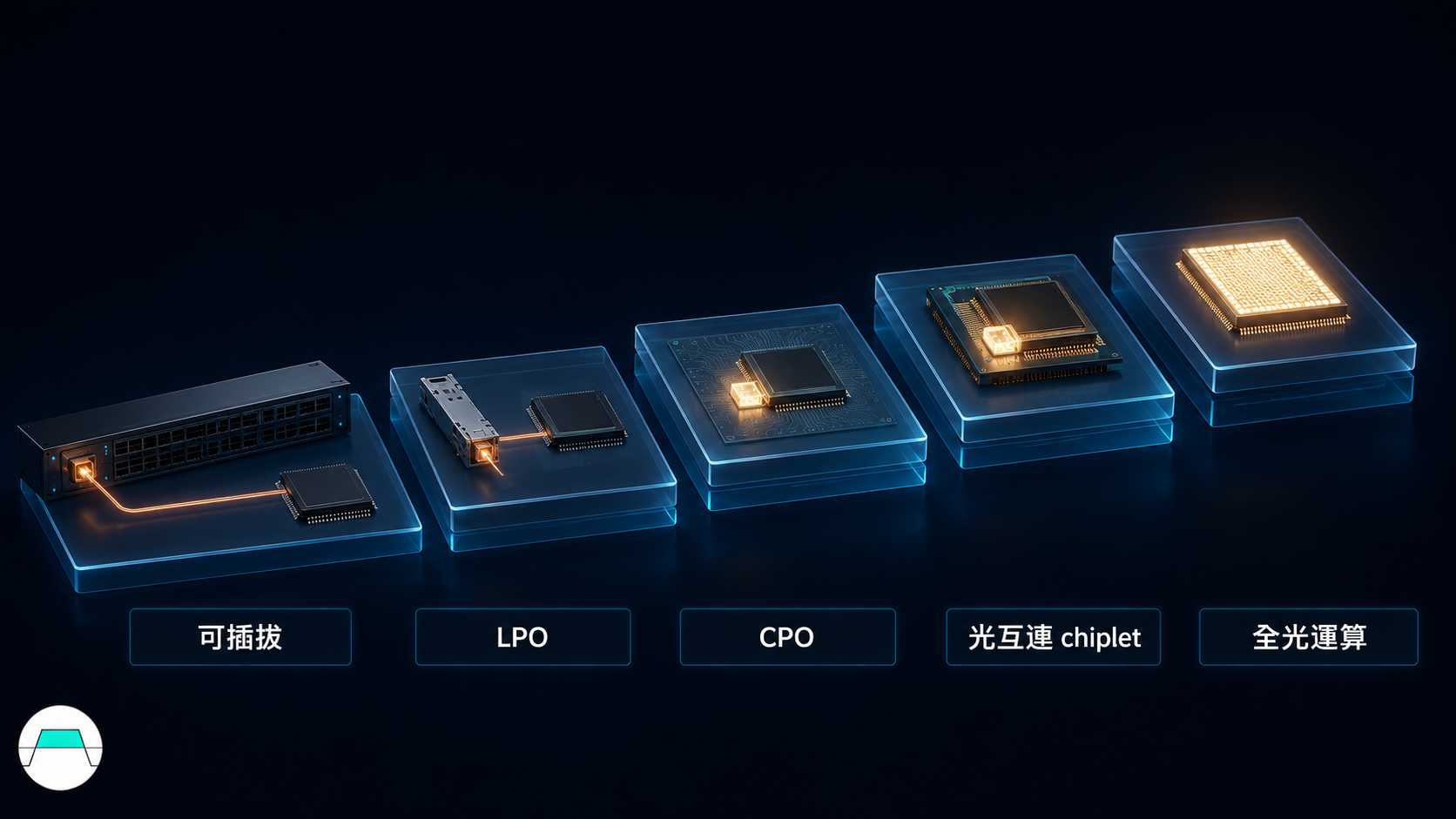

五階段階梯：光互連其實一直在做同一件事

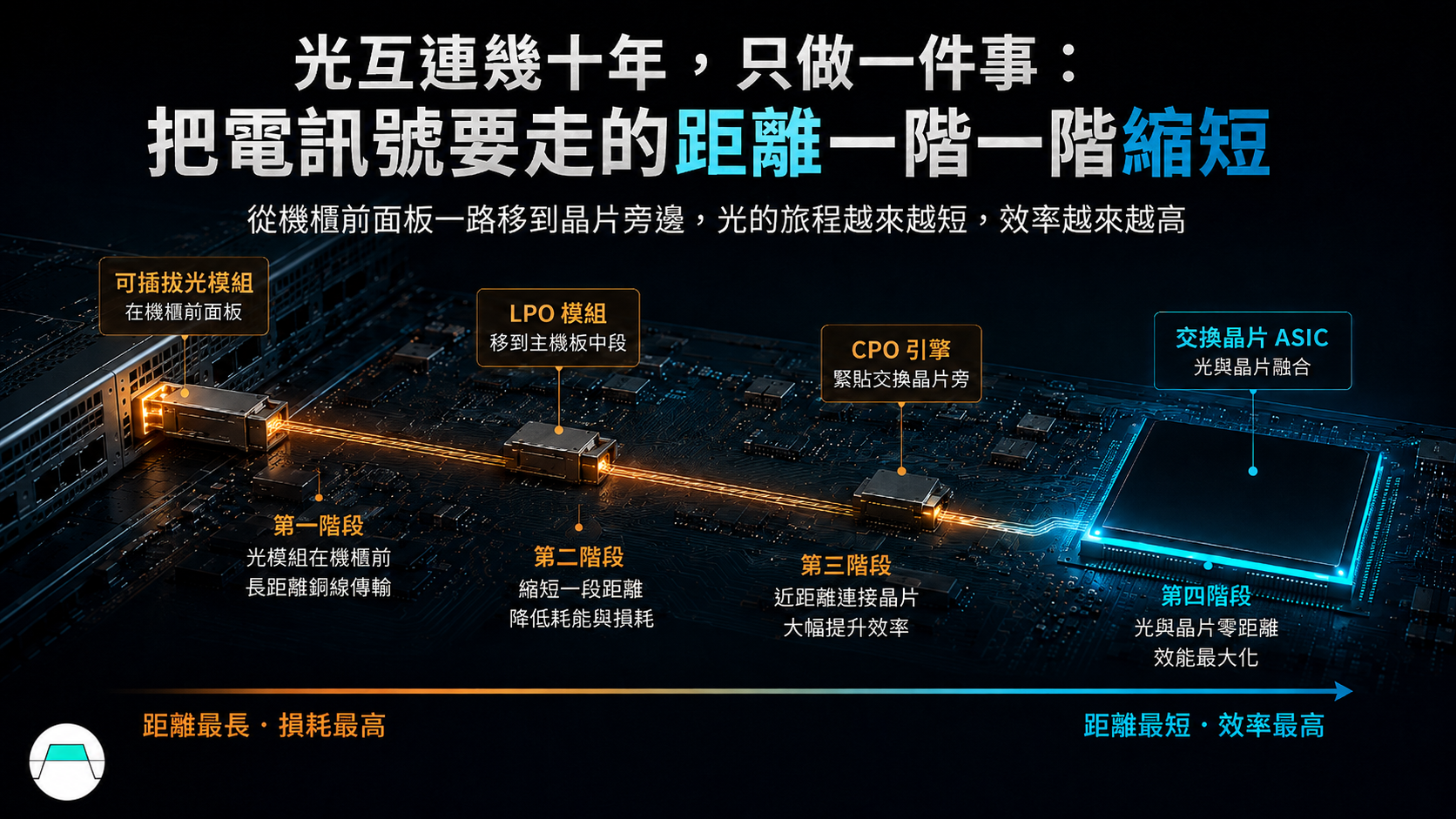

要理解這次量產為什麼重要，得先看懂光互連這幾十年在做什麼。用一句話講：它一直在縮短電訊號必須在銅線上行走的距離。

一階一階往下看，這條階梯就很清楚了。

2.1第一階・傳統可插拔光模組

過去幾十年，資料中心靠的是可插拔光模組，形態上有點像插在主板上的隨身碟。電訊號從運算晶片出發，要在印刷電路板上走三、四十公分的銅線才抵達前面板的光模組，在那裡轉成光送進光纖。

問題出在速率。單通道推進到 200G 之後，這段鏈路的損耗來到約 22 dB，訊號嚴重衰減，所以模組裡面必須放一顆高效能的數位訊號處理晶片做等化與還原。這顆晶片很吃電。流傳的量級是主流 800G 模組功耗約 18 瓦、其中數位訊號處理佔近一半，1.6T 單模組超過 25 瓦，高密度的 2U 交換器插滿 64 個模組時前面板功耗接近 2,000 瓦。

這組數字要標清楚出處層級：它只有中文自媒體一個來源，回不到公司揭露或第三方報告，本文只把它當量級直覺，不當事實引用。真正經得起引用的是損耗那個數字，也就是 22 dB。

2.2第二階・LPO 線性可插拔

面對數位訊號處理的功耗與成本，業界推出 LPO，也就是線性驅動可插拔。做法很直接：把模組裡的數位訊號處理與時脈資料還原拿掉，只留線性類比前端，把訊號補償的工作交還給交換晶片的 SerDes。

LPO 的代價是系統容錯率變低。不同廠商的交換器與光模組只要阻抗稍有不匹配，誤碼率就會飆升，所以它目前主要用在單一廠商掌控的機櫃內、短距離點對點的封閉環境。更根本的限制是，單通道破 200G 往 3.2T 走的時候，沒有數位訊號處理做補償，誤碼率就失控，LPO 撐不到那裡。

2.3第三階・CPO 共封裝光學

既然電訊號跑幾十公分是問題的根源，那就別讓它跑。共封裝光學把矽光引擎直接封裝在交換晶片旁邊、同一塊基板上，走線從幾十公分縮短到幾毫米，損耗從約 22 dB 降到約 4 dB。

這就是輝達這次量產的東西，也是這條階梯目前的落地位置。

2.4第四階・光互連 chiplet

共封裝把光送進交換器；光互連 chiplet 更進一步，把光的輸入輸出推進晶片封裝內部。代表者是 Ayar Labs，做法是把運算裸晶與高頻寬記憶體封在同一塊基板上，晶片之間的高速互連改由光訊號承擔。這一階的終極野心是讓機櫃裡成千上萬顆運算晶片透過光直接握手，融合成一顆巨大的虛擬晶片。

要注意這一階還在更前沿的位置，不能拿共封裝的量產節奏直接套用。

2.5第五階・全光運算

最後一階是讓光不只搬資料、還直接參與運算，例如用光做矩陣乘法。清華大學的「太極」光晶片論文在 2024 年發表於《Science》，在實驗室驗證了這條路的可行性。這一階距離商業化仍然很遠，不能拿來當未來兩年的營收預測依據。

2.6我的看法

這五階和光通訊系列篇 00 用的「可插拔 → 矽光 → CPO」三段架構轉移不衝突，兩套骨架回答的是不同問題。五階段的主軸是電訊號還要在銅上跑多遠，適合解釋物理為什麼推著產業一路往前；三段的主軸是誰的價值被吃掉、誰的價值被創造，適合做投資分層。教學時用五階段當縱軸最順，判斷配置時再切回三段。單一指標上，這條階梯目前的位置由第三階的良率決定；如果第三階良率遲遲爬不上去，第四階的時程討論就沒有意義。

為什麼矽光不是把鏡片做小

講完階梯，回頭補技術原理，因為這決定了後面的供應鏈為什麼長成那樣。

日常會碰到的晶片，無論是電腦的中央處理器、手機的系統單晶片還是電子手錶裡的微處理器，本質上都是傳統積體電路：把數以億計的電晶體刻在矽晶圓上，靠電子在電晶體與金屬走線之間移動，完成計算與資料傳輸。

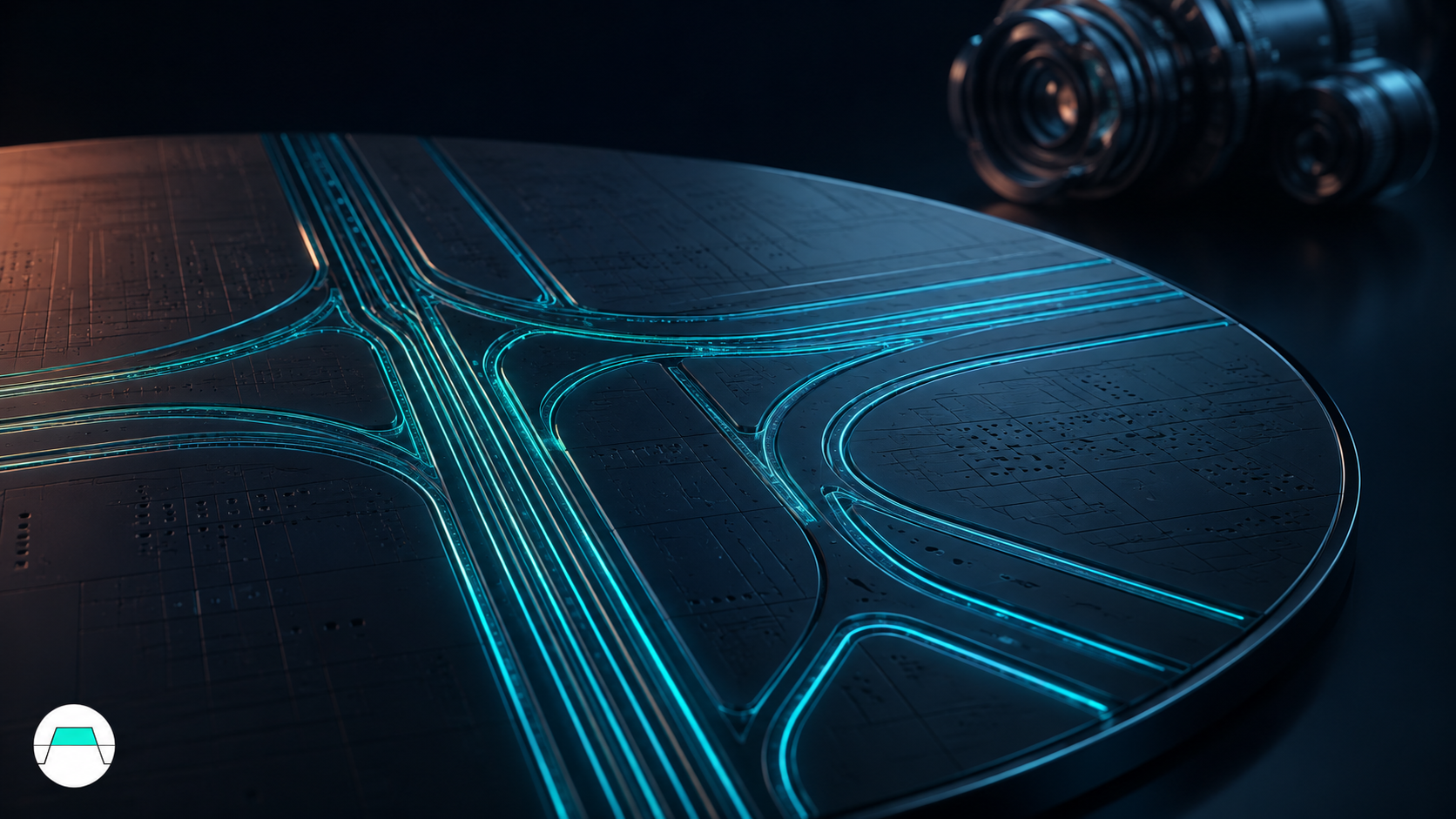

矽光互連把資訊的載體從電訊號換成光訊號，做出來的東西叫光子積體電路。它的核心邏輯是複用成熟的晶片製造技術，直接在矽晶圓表面「修路」；傳統玻璃鏡片那種機械式縮小的思路在這裡完全用不上。晶片裡的矽光波導，可以想像成蝕刻在矽基板上的微米級微型光纖管道。因為矽材料在光通訊波段的透光度極高，雷射光被牢牢約束在這些微納光路裡傳導。

這樣做同時拿到兩件好處。第一，矽光晶片能用成熟的半導體產線做晶圓級的大規模低成本量產。第二，光子沒有電阻發熱、傳輸損耗極低，而且天生支援多波長多工，互連頻寬遠高於銅線電訊號。

這裡要先釐清一個經常被混淆的產業邊界：現階段的矽光子絕大多數時候做的是通訊，不是矽光運算。它的主戰場在晶片與晶片之間、機架與機架之間、叢集與叢集之間，扮演高速的資料搬運工，取代原本發熱嚴重的銅線與高頻電訊號。至於讓光子在晶片內部取代電晶體做邏輯運算，那是第五階的事。

工程上最難的一關：雷射怕熱，而這一代的光引擎換不掉

共封裝光學這個概念卡了將近十年，最大的障礙不在光路設計，在雷射。

原因是物理層面的：矽是間接能隙材料，無法高效發光。所以共封裝的光源必須用砷化鎵、磷化銦這類三五族化合物半導體另外製造，再與矽光晶片整合。這也是為什麼磷化銦這個材料會成為整條光通訊鏈的上游卡口，貫穿五階段的每一階。

雷射還有第二個麻煩：它很怕熱。如果把雷射直接封裝在交換晶片旁邊那個高溫區，壽命會受嚴重影響；而一旦某顆雷射燒掉，整塊基板就面臨報廢。

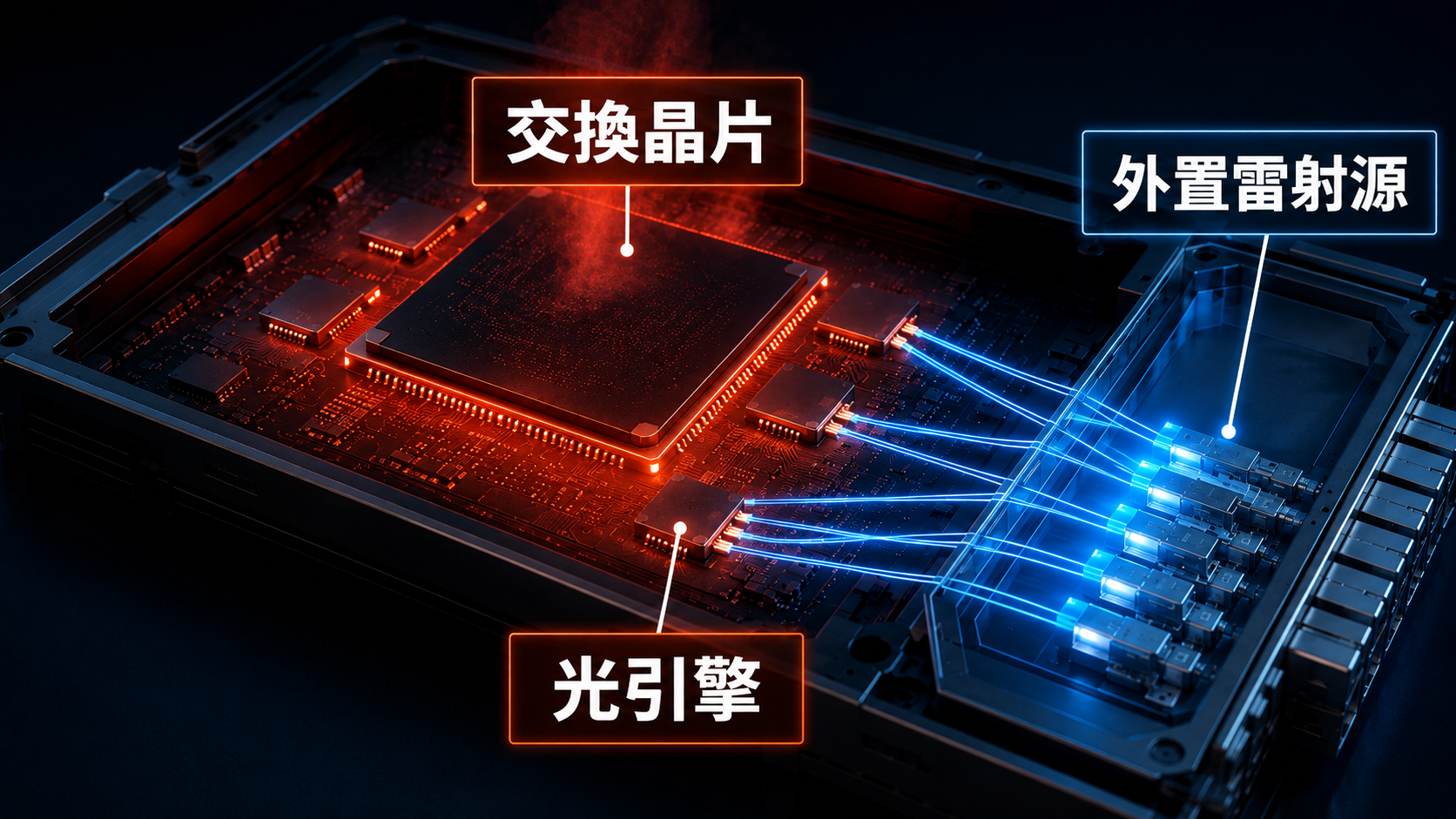

輝達這次的解法叫外置雷射源。雷射模組被移出高溫區、放進一個獨立且受控的環境，同時對所有光引擎供光。因為改成集中供光、每顆引擎不再各自帶雷射，整台交換器需要的雷射顆數降為四分之一。光引擎本身則是直接焊在模組基板上，光纖以連接器從頂面對接。

4.1可拆的是雷射，不是光引擎

這裡有一個容易被講反的關鍵細節，而它剛好是排程風險的核心。

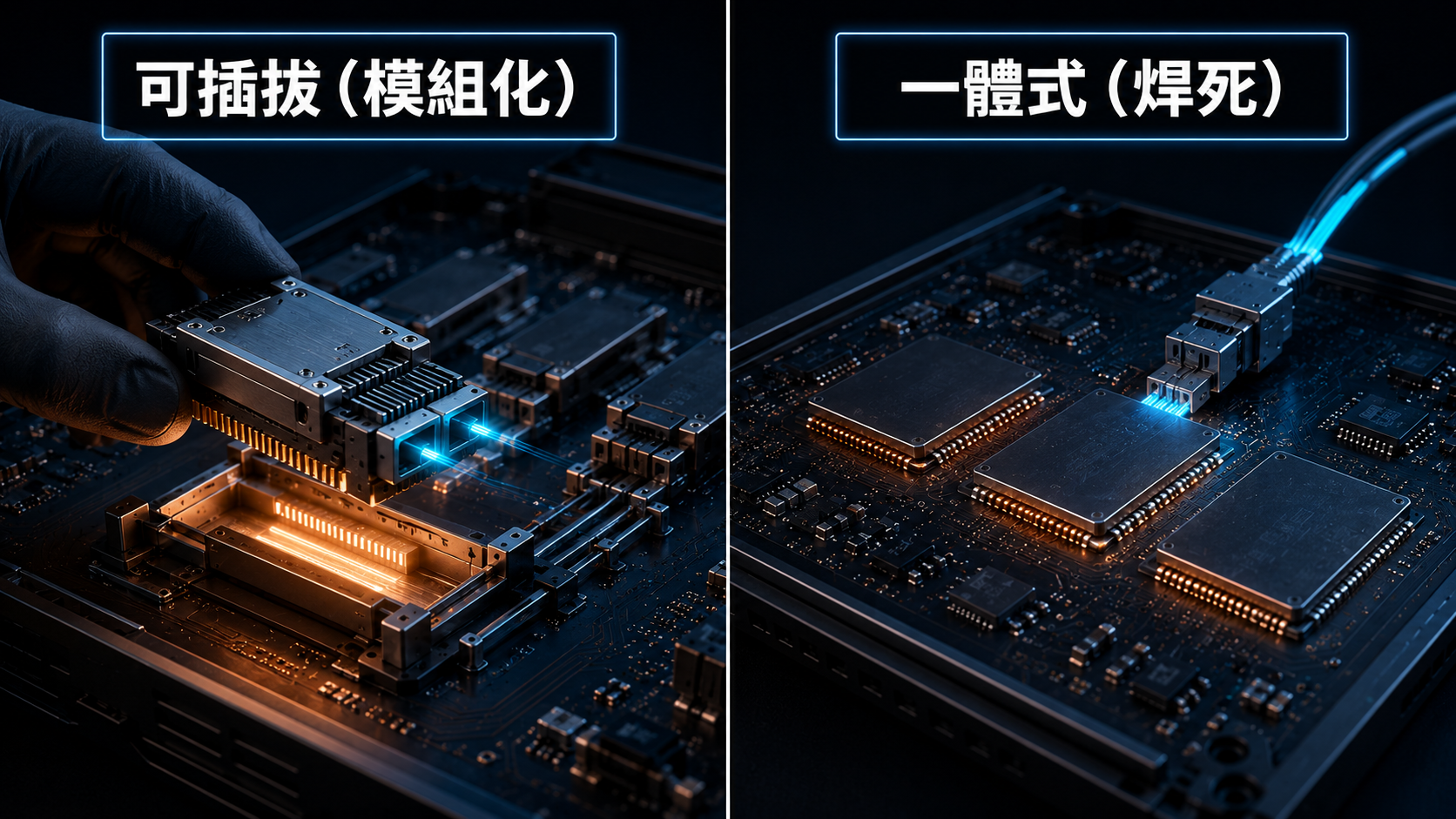

流傳的說法是「光學組件被設計成可拆卸結構，壞了直接換模組、不用動整顆晶片」。這句話描述的是輝達的另一條產品線 Quantum-X，不是這次量產的 Spectrum-X。

兩條線的可維修性設計剛好相反：

順帶把另一組被搬錯機種的規格也標出來。「18 個矽光引擎、324 條光連接、288 條資料鏈路、36 個雷射輸入、6 個可拆卸光學子組件」這一串，屬於 Quantum-X Photonics。Spectrum-X 的公開規格見前面那張表：單晶片與整機的吞吐量、以及 512 個 800G 或 2,048 個 200G 的埠配置。

看到共封裝光學的規格時，第一個該問的問題永遠是：這是 Quantum-X 還是 Spectrum-X。兩條線的架構、密度與維修策略都不一樣，混著引用會得出完全錯誤的良率與服務成本結論。

我的判斷：輝達在 Spectrum-X 上做的是一個明確取捨：用「不可維修」換「可自動化量產」，而這個取捨要成立，前提是單顆光引擎的貼合良率必須高到讓一體封裝的指數不咬人。所以量產宣告之後該追的單一指標是良率有沒有從研發級爬到產線級，出貨台數只是它的落後指標。一旦良率停滯，斜率會先變平。

五家名單：真正的難關在封裝，不在光

這次公告還有一件事被低估了：輝達首度公開點名五家製造夥伴與各自分工。過去共封裝光學的供應鏈分工幾乎都來自研報推論與匿名討論，這是第一次有官方版本。

把這張表倒過來看更清楚：輝達真正做的事，是徹底摒棄「訊號從交換晶片走長距電路板到面板埠」的傳統佈局，改把多個超高密度矽光引擎與交換晶片共同貼裝在一塊超高密度封裝基板上。整件事的成敗因此壓在封裝這一段。

台廠實際的參與面比這五家更寬。中文媒體另外盤點出上詮、波若威、光聖、訊芯、全新光電等光學元件與封裝環節，合計八家台廠橫跨晶圓製造、封裝、光學元件與系統整合。

這份名單也順帶回答了一個常被問的問題：中國光模組供應鏈有沒有被排除在輝達的共封裝鏈外。答案是沒有，天孚就在名單上，只是位置從「整模組」下移到「子組件」。至於流傳的「中國在全球光模組市場市占超過 70%」這個數字，屬於待一手驗證的口徑，本文不採用為事實。

值得一起讀的還有輝達在上游的動作。2026 年 3 月 2 日，輝達宣布對 Coherent 與 Lumentum 各投資 20 億美元、合計 40 億美元，並附上多年期非獨家採購承諾與產能優先權。把 3 月的鎖光源與 8 月的點名分工放在一起看，輝達對這條鏈的介入深度已經不只是採購方。

我的判斷：這份名單第一次用官方口徑替「核心難關在封裝」這個判斷對帳：價值最重的兩段是矽光晶片製造與晶片級封裝測試，雷射是關鍵物料，整合難度則集中在封裝。要驗這個判斷的單一指標是台積電 COUPE 的放量斜率，輝達的公告頻率不算。如果 COUPE 遲遲沒有進入實質營收貢獻，這個判斷就要重寫。

量產這個詞，在這條鏈上有三個時態

現在回到開頭那個問題。三家公司在一個月內給了三個說法，而且都來自具名高管的法說會。

台積電，2026 年 7 月 16 日。 KGI 分析師 Mehdi Hosseini 直接問 COUPE 平台何時會對營收有實質貢獻，董事長魏哲家的回答，中文直譯是：我們現在就開始生產了，接下來會逐步放量；隨著時間推移，AI 資料中心需要降低功耗、提高通訊通道頻寬，COUPE 的需求會持續增加，未來幾年會成為非常重要的技術。英文原句與完整脈絡見文末第一級來源的法說逐字轉錄。

同一場法說對先進封裝整體的口徑是產能「緊到正在限制客戶成長」，並罕見地表示歡迎市場出現額外的彈性供給，因為那有助於台積電的前段晶圓生意。

日月光投控，2026 年 7 月 30 日。 營運長吳田玉表示，共封裝光學可能在 2026 年底開始初期的小量部署。同場另外宣布 310×310mm 全自動扇出型面板級封裝產線預計 2027 年第一季量產，並把 2026 年資本支出從 85 億美元上調到 105 億美元。

輝達，2026 年 8 月中旬。 Spectrum-X 乙太網路矽光交換器全面量產。

把三個時點排在一起，圖像才完整：

6.1把時間軸拉長，這三句話就更好懂

只看 7 到 8 月這三句話，容易以為是三家口徑不一致。把時間軸往前拉，會看到它其實是一條連續的線。

2026 年 5 月，市場出現第一波延後訊號：原本預計 2026 年第三季量產的輝達共封裝交換器推遲約一季、改成第四季啟動商用化生產，當年全年出貨量預估只有數千個。緊接著 6 月 9 日，SemiAnalysis 的報告把話講得更重，主張共封裝系統良率在樂觀情境下也只有約 19%、真正量產要推遲到 2029 年；那份報告當天讓整條光通訊鏈重挫。7 月 15 日，LightCounting 的線上大會出現相反的轉述，稱共封裝已全面進入量產，但主辦方逐字稿與輝達官方稿都沒取得，只能記成大會轉述。

供應端自己給的時間表則一直很一致。Coherent 在 2026 年 3 月 2 日的公告就載明，初始的 scale-out 共封裝收入自 2026 年下半年起、scale-up 自 2027 年下半年起。

把六個時點串起來看：

這條線讀下來，8 月的公告不是憑空冒出來的轉折，它是 3 月那張時間表的兌現，也讓 6 月那份 2029 的說法在時程上失去了立足點。但 19% 那個數字指向的良率問題，並沒有因為公告而消失。

我的判斷：全面量產宣告的是產品狀態，出貨量是另一回事。三家的三句話彼此不矛盾，它們描述的是同一條爬坡曲線的三個位置：晶圓端已經開始、封裝端年底才進入初期小量、系統端宣布量產起跑；量產落地強化了原本的判斷，我對這條產業仍在起點的看法因此沒有變過。要追這條鏈，該盯的單一指標是台積電後續法說對 COUPE 的用詞會不會從「開始生產」升級成具體的營收占比。如果一年後用詞沒有變化，那就是爬坡出了問題。

反方論點

上一輪關於共封裝光學的多空爭論吵的是「會不會來」，那一仗系列篇 25 已經打完，結論是吵的是時程而非必然性。現在產品出貨了，連時程的存在性問題也結束了。剩下唯一值得認真吵的是斜率，所以這一段只打排程這一仗，拆成三個可以被證偽的子問題。

7.1反方一：良率能不能從研發級爬到產線級

這是最硬的一條。Vik Sekar 在 2026 年 6 月 13 日的具名工程分析提供了組合良率的數學：若每顆光引擎的貼合良率是 95%，可抽換的 3 引擎子模組整組良率是 0.95 的三次方、等於 85.3%；但一體共封裝的架構下任一顆壞就威脅整機，良率是 0.95 的 N 次方、隨引擎數暴跌，以 32 顆計算是 0.95 的 32 次方、約 19%，要回到 85% 的全機良率，單次貼合良率得拉到 99.5%。

要標清楚的是，他用的每機引擎數與高盛報告的全機光引擎數口徑不同，應該視為架構示意而非機種規格。但「可抽換鎖住良率指數、一體共封裝放大指數」這個原理與引擎數多寡無關，而 Spectrum-X 正是一體共封裝那一邊。

摩根士丹利的 AI 供應鏈產業報告則給了另一個角度的情境推算：假設台積電 SoIC 良率為 50%，每月 1 萬片晶圓的產出在逐段累積損耗後，對應的終端出貨只剩約 39 萬顆。這是研報的情境假設、不是任何公司的出貨指引。

背景還有三個經多來源交叉確認的後段良率瓶頸：數十顆光引擎與大型交換晶片同貼於 80×80mm 以上的大基板、輝達 Spectrum-X Photonics 甚至達 110×110mm，各材料熱膨脹係數不匹配造成翹曲；可拔插的光學引擎模組需要基座共面與重複對位精度；光纖陣列單元的對位誤差必須壓在正負 0.5 微米以內。

7.2反方二：先進封裝產能會不會被排擠

台積電自己在 7 月的法說已經說先進封裝產能「緊到正在限制客戶成長」。COUPE 與 CoWoS 搶的是同一批先進封裝資源，而運算晶片的封裝需求現在顯然更急。當產能必須排序，共封裝交換器不一定排在最前面。

日月光把 2026 年資本支出從 85 億美元上調到 105 億美元，是這條線上比較正面的訊號，但它的扇出型面板級封裝產線要到 2027 年第一季才量產。

7.3反方三：光源供給跟不跟得上

外置雷射源把雷射從交換晶片旁移走，解決了熱的問題，量的問題還在。雷射晶片仍然要用磷化銦這類化合物半導體做，上游產能的爬坡節奏獨立於封裝端，也獨立於系統端的公告。

這也是為什麼前面那張時間軸表裡，Coherent 的收入節奏值得單獨看一眼：它把 scale-out 與 scale-up 拆成 2026 下半年與 2027 下半年兩個階段，代表光源側自己就把節奏標成兩段。輝達 3 月投入的 40 億美元鎖的正是這一層產能。如果雷射的爬坡落後於封裝的爬坡，系統端的出貨會被光源卡住，而這件事在財報上會先反映在 Lumentum 與 Coherent 的資料中心營收，而後才是交換器出貨量。

我的判斷：三條反方裡，只有第一條是真正的主變數，另外兩條是它的放大器。良率決定斜率，產能排擠決定斜率的上限，光源供給決定斜率能不能持續。可證偽的觀察窗口也很清楚：台積電後續法說對 COUPE 的用詞、日月光對共封裝出貨占比的揭露、Lumentum 與 Coherent 的雷射產能爬坡與外部雷射源採購單。如果一年後這三個窗口都沒有實質變化，那 2029 那個數字就不是危言聳聽。

為什麼這對散戶重要

「全面量產」與「訂單開始暴衝」是兩件事。這條鏈在一個月內給了三個不同時態的說法，它們一起構成的畫面是：一條剛開始往上、斜率還沒被證明的曲線。認清這件事，操作上的差別很大：追公告會買在情緒高點，追斜率則要等法說會用詞改變。

判讀的方式我會這樣建議。第一，看到共封裝規格先分辨機種，Quantum-X 與 Spectrum-X 的架構與維修策略完全不同。第二，把官方宣稱與媒體轉述的效能數字分層，5 倍與 10 倍不是同一個指標。第三，追蹤的核心變數收斂到良率，其他都是它的衍生。看懂位置比追到一根漲停更能站對長期方向。

⚠️風險與注意事項

🧭研究結論與追蹤框架

共封裝光學已經從實驗室走到出貨，這件事本身沒有懸念了。還沒有答案的是爬坡的斜率，而決定斜率的是良率；換句話說，這條產業仍在起點，超級循環才剛要進入可以用財報檢驗的階段。以下四軸是接下來一年該盯的線。

📋一頁速看

下一篇預告

下一篇回到上游，把外置雷射源這個架構決策往前推一層：當整台交換器的雷射顆數降為四分之一，磷化銦的需求曲線到底是被壓縮還是被放大？這個問題的答案會直接影響光通訊系列篇 36 談的定價權遷移能走多遠。

---

---
