產業結構 · 先進封裝 · ISSUE #131
Intel 靠一塊「沒有晶圓」的基板撬開 CoWoS 天花板，但誰贏都收錢的是兩邊通吃的軍火商
市場替 Intel 重估、鎂光燈幾乎都打在 18A、14A 製程，連封裝帳本從數億跳到十億美元以上也被算進 Intel 反攻的故事。但這場格式戰真正受惠的不是 Intel 或台積電，是兩邊都供貨的封測軍火商艾克爾與日月光、誰贏都收封裝單；真正被侵蝕的反而是台積電的稀缺溢價。
🏁三年壟斷，被第一個帶真實訂單的第二供應撬動
過去三年，先進封裝是一場一匹馬的比賽。每一顆值得一提的 AI 加速器，都要把運算邏輯和 HBM 記憶體在台積電的 CoWoS 上結婚，而這個插槽完全屬於台積電一家。
產能數字會說話。依研調機構 TrendForce，CoWoS 全產業總產能可望達到每月約 20 萬片晶圓，台積電 2026 年底約跑到 12 萬片，封測雙雄日月光與艾克爾只能以溢出單身分入座、合計接約 8 萬片。大型 GPU 多由台積電自己封裝，較單純的 Vera CPU 與車用件才溢出給艾克爾、日月光。
| CoWoS 月產能（TrendForce 估） | 片數 | 解讀 |
|---|---|---|
| 全產業總產能 | 約 20 萬片 | 需求拼命長、台積電拼命擴 |
| 台積電 2026 年底 | 約 12 萬片 | 另有研調估 13 萬到 15 萬片、是 2024 年底約 3.5 萬片的四倍 |
| 日月光加艾克爾溢出 | 約 8 萬片 | 較單純的封裝才溢出給封測廠 |
1.1第二供應這次是訂單，不是紙上談兵
真正的轉折，是 Intel 的 EMIB 成為第一個帶著真實訂單出現的可信第二供應。依產業分析整理，亞馬遜雲與思科已經在 EMIB 上出貨外部矽；SpaceX、特斯拉約在 2026 年第一季法說前後簽為 Intel Terafab 計畫的夥伴；谷歌的 TPU v8e 傳將在 2027 下半年落到 EMIB 上；蘋果、微軟、輝達則在洽談名單裡。更早之前，The Information 也報過谷歌 2028 向 Intel 下單逾 300 萬顆 AI 晶片、約其當年產出的一半。
提醒：這串客戶訊號多屬報導與傳聞，最終量產與良率能否落地仍待一手法說驗證，請當作領先指標、不是定案。
1.2封裝帳本翻倍是真的，但收得到錢的是兩邊通吃的軍火商
先講這篇的核心發現。市場替 Intel 重估時，買的語言是 18A、14A 能不能成，後來發現帳上真正在動的驚喜是封裝。Intel 財務長 David Zinsner 在近期法說，把外部先進封裝這條業務線的營收展望，從數億美元一路上修到十億美元以上，並告訴 CNBC 預期單一客戶就可達數十億美元。對一個原本規模很小的業務，封裝跨過十億美元級別就是台階式的變化。
這裡要先把話說清楚，免得讀成「封裝被市場忽略」：Intel 股價今年已經大漲，市場其實早把封裝帳本記進了 Intel 反攻的故事，分析師升評也開始把 EMIB 與封裝市佔寫進升評理由。所以這篇的核心發現不是「封裝沒被定價」，而是更上一層的結構問題：不管 Intel 還是台積電贏，封裝這道工序都得有人做，那個誰贏都收錢的軍火商，鎂光燈卻沒怎麼打在它身上；而真正被這場仗侵蝕的，反而是台積電靠獨家撐起的稀缺溢價。
系列前兩篇講過另外兩面：第 01 篇逆向工程「只有英特爾能做」的病毒推文，結論是技術為真、壟斷論為假；第 02 篇提醒 Intel 外部客戶貢獻只占整體營收約一個百分點、晶圓代工分部仍大幅虧損。這篇談第三面：封裝格式本身的結構戰，以及它把錢導去哪裡。
🧩CoWoS-S、CoWoS-R、CoWoS-L 對 EMIB：先把名詞講清楚
網路上的 CoWoS 對 EMIB 比較常常含糊，先把三種 CoWoS 拆開，後面的尺寸論才站得住。
| 技術 | 中介層做法 | 尺寸上限 / 路線 | 用途 |
|---|---|---|---|
| CoWoS-S | 單一整片矽中介層 | 3.3 倍光罩、2,380 mm² | 原始版本、超過上限又大又貴 |
| CoWoS-R | 較便宜的有機重佈線層 | 尺寸與密度受限 | 亞馬遜 Trainium 2/3 採用 |
| CoWoS-L | 矽橋（LSI）埋進重佈線層中介層 | 5.5 倍（今）→ 9.5 倍（2027）→ 14 倍（2029） | 承載 Blackwell、Rubin 等最大封裝 |
| Intel EMIB | 矽橋直接埋進有機封裝基板 | 8 倍（今）→ 12 倍以上（2028） | 無晶圓載體、用矩形面板放大 |
Intel 的 EMIB 和 CoWoS-L 其實是同一個概念：兩者都放棄整片大矽中介層，只在需要細間距佈線的地方，例如晶片對晶片、晶片對 HBM，放一塊小矽橋，其餘部分用較便宜的繞線。台積電把矽橋叫做 LSI，名稱裡的 L 由此而來。

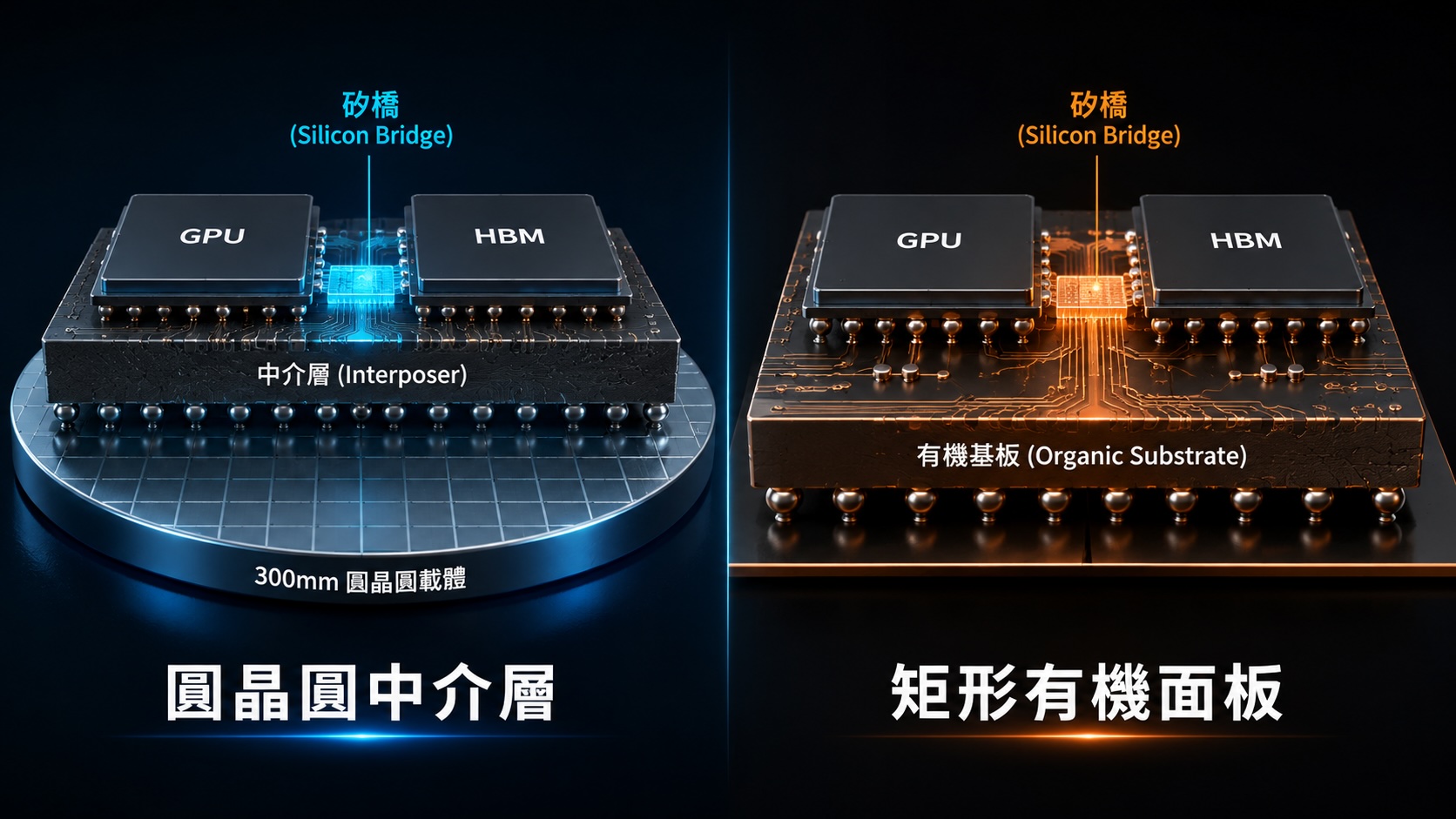

2.1差別只有一個字：載體
關鍵差異在橋住在哪裡。CoWoS-L 的 LSI 橋埋在重佈線層中介層裡，而這層本身長在 300mm 圓晶圓上，再貼到有機基板，所以它被晶圓尺寸與光罩上限綁死，這正是台積電後面要走面板級封裝 CoPoS 與玻璃的根本原因。EMIB 則把橋直接嵌進有機封裝基板，沒有晶圓當載體，因此清掉了晶圓尺寸這道牆，靠矩形面板往大尺寸放。
一句話：同樣的工程哲學，台積電卡在圓晶圓上，Intel 站在矩形面板上。

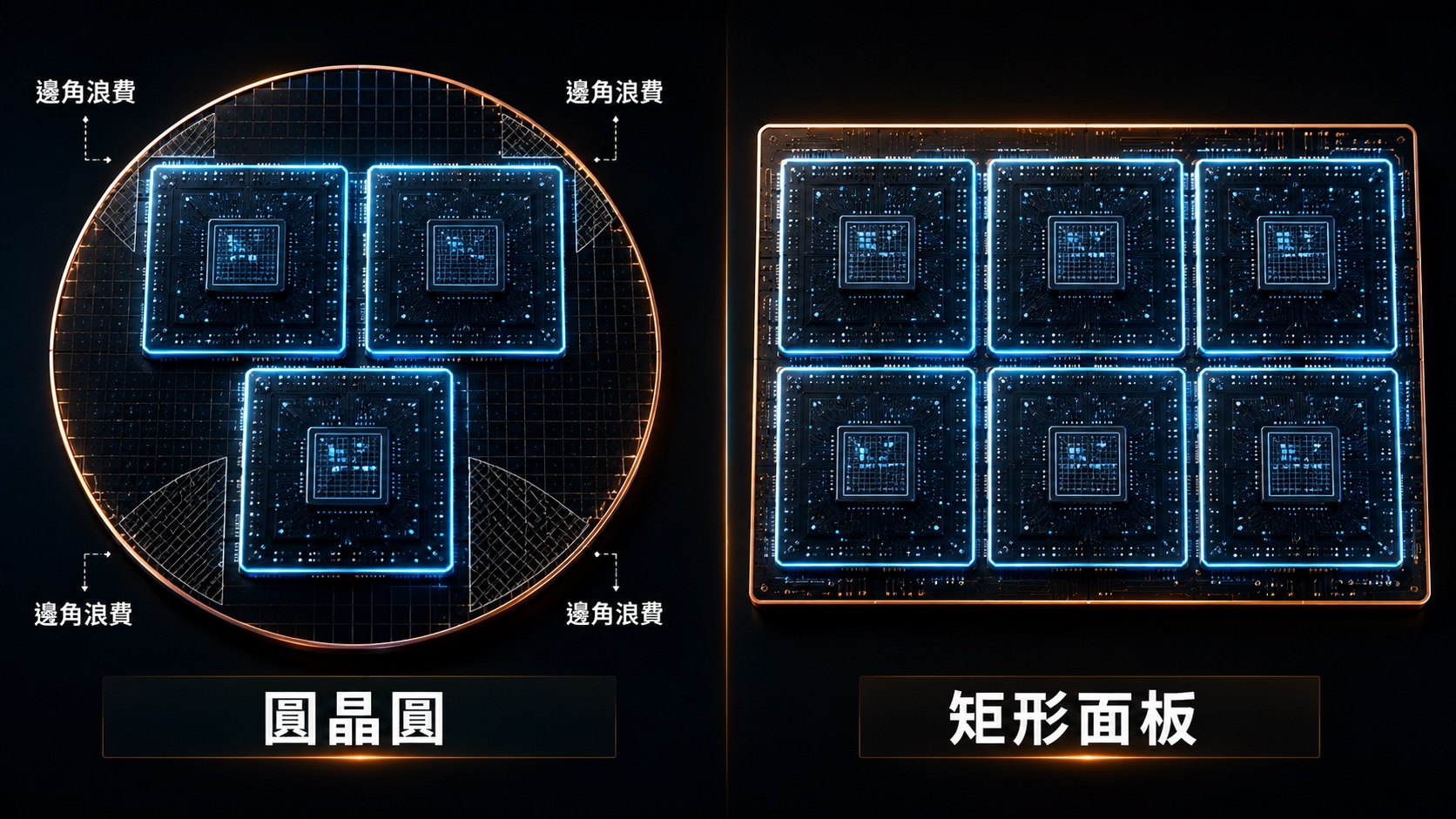

📐尺寸極限藏在「圓晶圓對矩形面板」這道數學裡
為什麼載體差異這麼要命？因為它直接決定了一片基材能切出幾顆大中介層。以一顆 14 倍光罩的中介層為例，面積約 12,000 mm²、大約 97×124mm，放到不同基材上算利用率：
| 基材 | 總面積 | 裝幾顆 | 利用率 |
|---|---|---|---|
| 300mm 圓晶圓 | 70,600 mm² | 約 3 顆 | 約 51% |
| 310×310mm 矩形面板 | 96,100 mm² | 6 顆 | 約 75% |
| 510×515mm 更大面板 | — | 約 20 顆 | 更高 |
這就是 EMIB 在大尺寸封裝上的結構優勢來源，也是同一道圓對矩形的問題，正把台積電推向 CoPoS。差別在 EMIB 已經在用矩形格式，等於 Intel 的起跑點，正好在台積電想去的地方。
3.1但這是蛙跳，不是終局
別把結構優勢讀成永久領先。今天 Intel EMIB 約能交付 8 倍光罩、6,860 mm²，確實領先台積電的 5.5 倍，靠的就是矩形有機基板而非圓晶圓上的中介層。但路線圖是兩家輪流蛙跳：Intel 喊 2028 年做到 12 倍以上、120×180mm 以上、超過 16 顆 HBM、超過 30 條橋；台積電 2027 年 9.5 倍、2029 年又用次世代 CoWoS 反超到 14 倍。
而且要把信心分層：台積電的數字多來自官方技術論壇與量產履歷，5.5 倍 CoWoS 量產良率官方稱超過 98%；Intel 的數字多來自技術論文與展示品，量產良率仍是未證實的執行風險。台積電今天真正領先的不是路線圖，是它已經在大量出貨這件事。

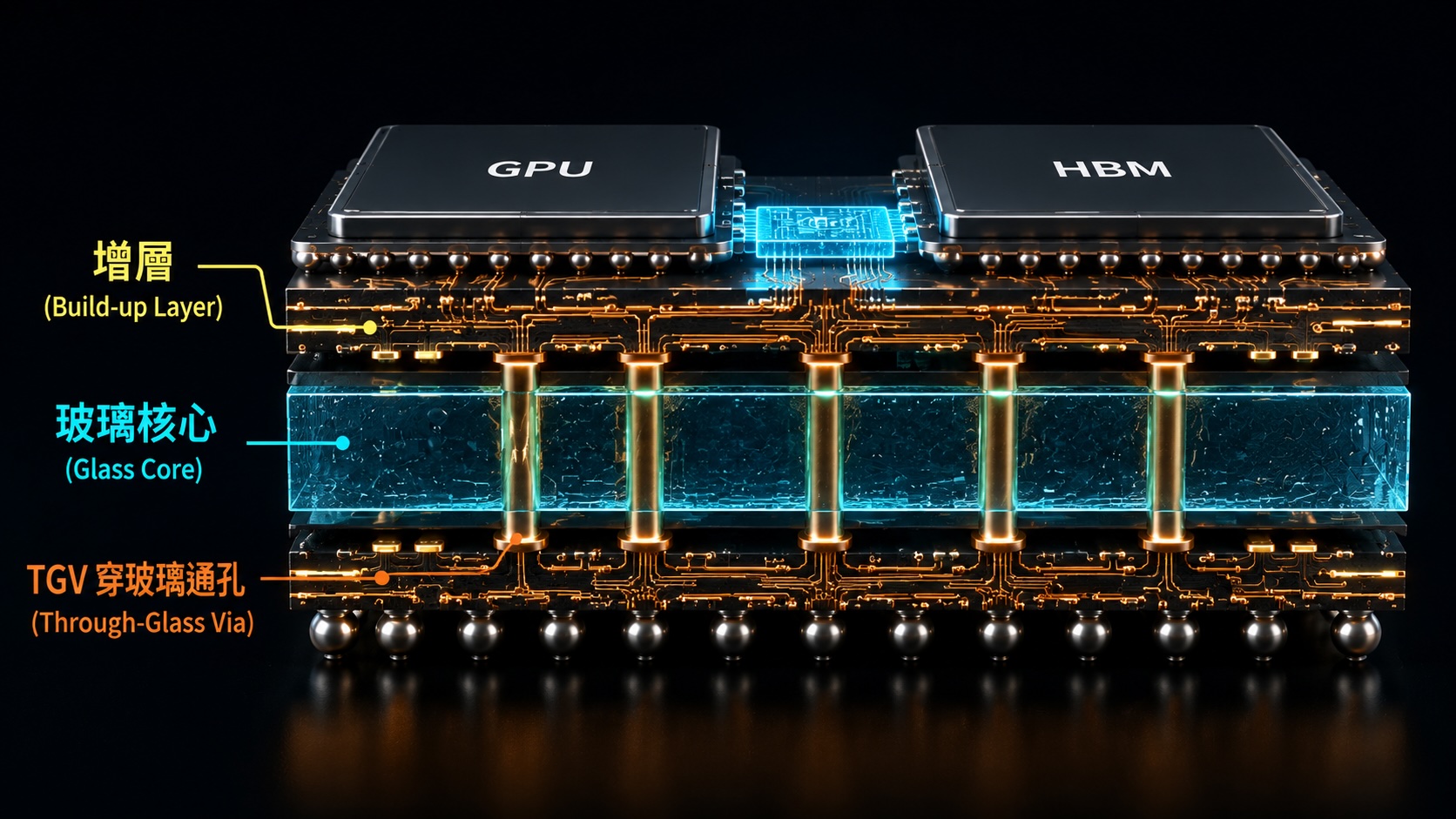

🔬玻璃核面板：把 Intel 的結構優勢拉平的那條線
對 Intel 來說，壞消息在更後面。到了 14 倍光罩等級，重要的就不只是矩形對圓形了。這麼大的封裝，有機基板本身會因為容易翹曲、以及與矽的熱膨脹係數不匹配而變成爛選擇，不管什麼格式，材料的物理特性都會開始造成良率問題，抹掉 Intel 在大尺寸的一部分領先，把競爭重新拉回與台積電同一條起跑線。
兩家的答案一模一樣：大尺寸矩形玻璃核面板。玻璃當核心材料有一串獨特優勢：高平整度、熱膨脹係數比有機材料更接近矽、低介電損耗有利互連、高楊氏模數所以很硬不易被拉伸、玻璃通孔可以做得更密因此供電更好寄生更低，而且光能穿透玻璃，替未來的光學整合開了門。
4.1Intel 作為玻璃基板先行者的製程突破
Intel 是玻璃核基板的首動者，已展示一塊 78×77mm 的封裝，面積約等於 7 倍光罩，足以放下 2 顆全光罩大小的 GPU 再加上 EMIB 互連的空間；若以矽含量算則約 2 倍光罩。樣品規格是 10-2-10 堆疊結構、800µm 總厚度、45µm bump pitch、2 條橋嵌進玻璃核，100mm 範圍內翹曲小於 20µm。
更關鍵的是 Intel 克服了玻璃基板在鑽孔製程中的微裂挑戰。這種微裂通常會沿著玻璃的橫向截面延伸，導致基板結構受損，是阻礙玻璃通孔 TGV 量產的一大瓶頸。在這個關鍵環節中，德國 LPKF 的雷射誘導深蝕刻 LIDE 技術扮演核心角色，已驗證於三星 Sejong 廠、Absolics 的 Georgia 廠以及 Intel 的 Chandler 廠，且 LPKF 在歐盟與韓國均握有相關專利壁壘。
4.2玻璃這場仗不只 Intel 對台積電
別把玻璃想成 Intel 對台積電的雙人賽。三星與 Rapidus 也都預期推出玻璃中介層方案。其中 SK 旗下的 Absolics 已在 Georgia 的 Covington 建成世界第一座玻璃基板量產廠，並開始供超微樣品，在時程上甚至領先 Intel。換句話說，Intel 的矩形優勢有保鮮期，玻璃一旦成熟，大家又回到同一條線，而台積電那時最厚的護城河仍然是它的量產量與生態系。
🎯真正受惠的，是兩邊通吃的軍火商
如果格式戰的結果還沒定，與其賭哪一方贏，不如看誰兩邊都供貨。無論最終量留在 CoWoS 還是轉去 EMIB，封裝這道工序都得有人做，而做的人就是委外封裝測試廠 OSAT。
5.1艾克爾：一手 CoWoS、一手 EMIB
艾克爾 AMKR 是最清楚的案例。它今天就在跑台積電的 CoWoS 溢出單，而且剛和台積電簽了一紙 10 年的先進封裝與測試協議，負責封裝台積電亞利桑那新廠的產出；另一邊，Intel 又把艾克爾設為 EMIB 組裝的主要委外夥伴，橫跨韓國、葡萄牙與亞利桑那。於是艾克爾被兩家代工廠用長約同時鎖住，無論量留在 CoWoS 還是轉向 EMIB 都接得到，它的亞利桑那園區更成為一條從矽到封測的單一美國產線。這裡的重點是位置、不是製程優劣：艾克爾站在代工組裝這道收費站上，格式戰誰贏，封裝單都得經它的手。
5.2日月光：避險程度低一點，押自家面板線
日月光投控、美股代號 ASX，避險程度比艾克爾低一些，比較押自家的 CoWoP 面板線。但它一樣是雙邊供貨者，而且本身就是封測旗艦：2026 年資本支出衝到業界最大、年增 27%，並已展示過共同封裝光學裝置、效率小於 5 pJ/bit、封裝體大於 75×75mm。
5.3受益層級：誰賺結構財、誰賺彈性財
| 層級 | 代表 | 在格式戰裡的角色 | 受益性質 |
|---|---|---|---|
| 平台主角 | Intel、台積電 | 推 EMIB／CoWoS、爭光罩與玻璃 | 押對邊才賺、且優勢有保鮮期 |
| 結構性受惠 | 艾克爾、日月光 | 兩邊都接封裝單的軍火商 | 誰贏都收封裝單 |
| 設備層 | LPKF | 玻璃通孔雷射蝕刻 | 玻璃放量才兌現 |
| 玻璃材料／面板 | 康寧、群創、Ibiden、SK Absolics | 玻璃核與面板加工 | 早期、題材對應 |
真正被這場仗侵蝕的，反而是台積電 TSM。它的壟斷尚未被攻破、產能仍在擴，但稀缺溢價這件事的性質變了：當一個可信的第二供應出現，靠獨家供給撐起的議價力就開始折舊。一句話收尾這場仗：壟斷還在、第二供應是真的、而封測廠是兩邊押注的軍火商。
🇹🇼台積電玻璃計畫裡，那個容易被漏看的台廠名字
順著玻璃這條線往下，台積電玻璃計畫裡真正被點名的台廠，是一家面板廠，不是設備廠。台積電六月首度揭露 CoPoS 玻璃核驗證數據時，點了兩個夥伴：Ibiden 負責 ABF 基板，群創（Innolux，3481）負責玻璃。結構是玻璃核心夾上下兩層 ABF 增層的三層設計。
群創是台灣的面板廠，而這正是重點，因為 CoPoS 最難的部分是處理大尺寸矩形玻璃面板不讓它翹曲或破裂，而面板廠數十年來做的就是在好幾倍於晶圓面積的尺寸上做這件事，試產規格 250×250mm、量產上看 510×515mm 級。這把群創直接放進台積電的 CoPoS 供應鏈，而那些被廣泛引用的設備名字反而站在外圈一步。要保留的但書是稀釋：玻璃封裝只是龐大顯示器本業裡的一小片，所以群創比較像曝險與選擇權，而不是純玩家。
另一個在繞著同一個機會轉的台灣名字是鈦昇科技、英文名 E&R Engineering，它有自己的混合雷射加蝕刻製程來做玻璃通孔，不過目前還沒有揭露的台積電連結；它在 2025 年 9 月於亞利桑那設子公司、建在地實驗平台貼近 Intel 供應鏈。要追台積電往玻璃走，最乾淨的方式就是盯它真正點名的那個夥伴。
經濟學上為什麼客戶願意為玻璃買單：依天風國際分析師郭明錤的查核，玻璃核成本是現有 ABF 基板的數倍，群創加工的玻璃更是單片最貴、最關鍵的材料；但基板只佔 AI 晶片整體物料成本低個位數百分比，而封裝良率損失約是基板成本的 5 到 10 倍，所以玻璃核就算貴數倍，佔比仍低、又能砍良率損失，高單價不會壓抑採用意願。至於留言區常被問到的康寧 GLW，這份分析的免費段並未回答它在玻璃核轉換裡的角色，本系列把它列為待驗、不在此妄下定位。
💡為什麼這對散戶重要
把這三面拼起來，散戶最容易被兩種說法帶偏：一種是「Intel 製程追不上台積電，所以別碰」，另一種是反過來「Intel 封裝大爆發，買 Intel 就對了」。兩種都只盯著 Intel 一家。真正在動的錢，藏在無論誰贏都收封裝單的封測軍火商，藏在台積電那層正在折舊的稀缺溢價，藏在玻璃計畫裡那個被當成面板股、其實是供應鏈關鍵節點的名字。
散戶不該是最後一個知道的人，差別不在你聽到「Intel 反攻」這四個字的早晚，而在你看不看得懂這場仗的結構：誰的優勢有保鮮期、誰的位置誰贏都受惠、哪些題材還只是驗證樣品。看懂結構，才不會在 Intel 輸贏的口水戰裡，錯過誰贏都受惠的那一層。
⚠️風險與注意事項（必讀）
🧭研究結論與追蹤框架
核心結論：Intel 用一個結構性的封裝優勢繞過了台積電 CoWoS 的尺寸天花板，這個優勢真實、但有保鮮期，玻璃一到位就會被拉平。市場今年已經把封裝帳本追進 Intel 的股價，所以真正比較少被定價的不是 Intel，而是這場格式戰的結構：兩邊通吃的封測軍火商誰贏都收單，而台積電的稀缺溢價在第二供應出現後開始折舊。盯這幾條線，數據往哪走、就知道方向，每條都有兩個方向。
| 追蹤軸 | 往一個方向 | 往另一個方向 |
|---|---|---|
| Intel 封裝外部營收 | 若後續法說外部先進封裝營收連續季增、單一客戶突破數十億美元 → 偏多：封裝帳本兌現、第二供應從傳聞變報表 | 若仍停在外部營收占整體約一個百分點、客戶名單只聞樓梯響 → 偏空：政治與題材抬估值、基本面沒跟上 |
| 光罩倍數蛙跳交付 | 若 Intel 2028 如期交付 12 倍以上、台積電 2027 9.5 倍落地 → 兩家都在跑：格式戰是動態競賽、別押單邊一勞永逸 | 若任一方光罩倍數或良率跳票 → 利對手：尺寸領先窗口隨交付能力位移 |
| 玻璃核量產時程 | 若 Intel、Absolics、三星玻璃如期 2027 到 2028 放量、克服微裂延伸到量產良率 → 偏多玻璃鏈：設備與面板廠受惠 | 若玻璃時程再延、填銅與金屬化良率卡關 → 偏空玻璃鏈：題材估值先殺、有機基板續命 |
| 封測廠接單結構 | 若艾克爾亞利桑那雙邊長約放量、日月光自家 CoWoP 上線 → 利軍火商：格式戰誰贏封測廠都收封裝單 | 若台積電 CoWoS 擴產順利、溢出單收斂 → 利台積電、壓封測廠溢出彈性：稀缺溢價短期不退 |
| 台積電 CoPoS 台廠夥伴 | 若群創取得具體玻璃訂單、鈦昇科技拿到台積電具名連結 → 偏多台廠玻璃：從題材轉實質 | 若仍停在驗證樣品、玻璃營收佔比極低 → 偏空：本夢比、別追高 |
📚來源與參考
本文每個關鍵論點都有對應公開來源、按權威分三級列出。所有連結均為原始公司資料、官方申報、產業專業媒體或財經媒體分析、不引用散戶論壇或無來源網誌。
第一級公司官方加上 SEC 主要文件
- Intel's Advanced Packaging for AI（IEEE Spectrum 引述 Intel 基板封裝技術副總具名規格、含 EMIB-T 的 TSV 垂直供電、矽容量與橋數、光罩路線圖）
- Intel reportedly presents first thick-core glass substrate with EMIB（TrendForce 轉述 Intel NEPCON Japan 玻璃核樣品揭露、含 78×77mm、10-2-10、800µm、45µm bump pitch、無微裂）
第二級產業專業媒體加上分析師報告
- Intel's EMIB-T heads for fab rollout this year（Tom's Hardware、EMIB 與 CoWoS-L 的光罩路線圖對照）
- Intel's EMIB reportedly gains traction at Google, Meta（TrendForce、EMIB 客戶進展與良率里程碑）
- Intel showcases glass-core substrates with EMIB（WCCFTech、玻璃樣品細節）
- TSMC, Innolux, Ibiden packaging CoWoS（Digitimes、台積電 CoPoS 玻璃核三方驗證夥伴）
第三級財經媒體與 KOL 訪談
- 英特爾大投資，鈦昇訂單量年增五成（經濟日報、鈦昇科技亞利桑那在地平台與美系客戶驗證）
- 天風國際分析師郭明錤 2026-06-18 解析台積電玻璃核投影片、含 Ibiden 與群創分工與電源完整性、物料成本經濟學（第三方分析師觀點、非本研究驗證事實）
數據股價與目標價來源
- 個股股價與市值：Yahoo Finance 與 Massive 市場數據、引用以發稿日為準。
- 產能與光罩路線數字：TrendForce、台積電官方技術論壇圖、Intel 官方路線圖表。本文不提供個股目標價、屬產業結構分析、非評等。
方法事實核查方法論
本文每個關鍵論點至少要求 2 個獨立來源、優先第一級。涉及未來預期如光罩時程、玻璃量產、客戶設計拿單，皆明確標示為展望或傳聞、不假裝是事實。本篇架構參考一份付費產業分析、但全文為本系統的二次合成與查證、不引用其付費內文原段；前瞻與客戶類聲稱一律回一手來源交叉驗證。兩處刻意校正：Intel 玻璃樣品的「7 倍光罩」是封裝面積、「2 倍光罩」是矽含量、即 2 顆 GPU、兩者並非衝突而是不同量度；台股 8027 的英文公司名是 E&R Engineering、即鈦昇科技、並非均華、已於採集時更正。
系列內部對讀
- 先進封裝系列 #01：Intel EMIB-T 是真機會，但「只有英特爾能做」是假命題（從封裝技術面拆解「只有英特爾」假命題）
- 先進封裝系列 #02：Intel 不是製程追趕股，是一張被政治點火的選擇權（從外部營收地板與代工虧損的兌現落差切入）
📋一頁速看（給沒時間的人）
核心洞見、封裝翻倍是真的、收得到錢的是軍火商
- 先進封裝三年是台積電 CoWoS 一馬當先；Intel EMIB 是第一個帶真實訂單的可信第二供應，封裝帳本從數億跳到十億美元以上。
- EMIB 對 CoWoS-L 的結構優勢只有一個字：載體。EMIB 沒有晶圓、用矩形面板，利用率約 75%；CoWoS-L 綁在圓晶圓、利用率約 51%。
- 但這是蛙跳、不是終局，而且玻璃核面板一旦成熟就把雙方拉回同一起跑線；Intel 玻璃首動、已解玻璃微裂。
真正受惠的是軍火商、不是賭單邊
- 艾克爾一手台積電 10 年約、一手 Intel EMIB 委外；日月光押自家面板線；被侵蝕的是台積電的稀缺溢價。
- 台積電玻璃計畫裡被點名的台廠是面板廠群創 3481、加上 ABF 的 Ibiden；鈦昇科技在外圈、尚無台積電連結。
- 群創比較像曝險與選擇權而非純玩家，玻璃封裝只是它龐大顯示器本業裡的一小片。
該盯哪幾條線
- Intel 封裝外部營收離不離地、光罩倍數蛙跳誰如期交付，是兩條最核心的兌現線。
- 玻璃核量產時程會不會再延、封測廠雙邊長約有沒有放量。
- 台積電 CoPoS 台廠夥伴是否從驗證樣品轉成具體玻璃訂單。
