為什麼 AI 的記憶體要疊起來？拆解 HBM 原理，認識這六層的影子贏家們
大家追記憶體漲價，但真正的收費站藏在把記憶體疊成一棟樓的製程裡。從矽中介層、堆疊、TSV、混合鍵合到測試六道關卡，逐關標出誰在收錢。
打開一張家用旗艦顯示卡，最顯眼的 GPU 晶片周圍會排著一圈獨立的記憶體顆粒。但把鏡頭移到 AI 資料中心的運算節點，四顆 GPU 旁邊卻幾乎看不到這些顆粒。不是不需要記憶體，而是它們被疊成一小疊、直接封進了 GPU 的封裝裡。這種疊起來的高頻寬記憶體就是 HBM，AI 高階加速器的剛需，也是這一輪記憶體漲價的源頭。
大家都在追記憶體漲價，但漲價是這條鏈最後才被看到的一層。真正悶聲受惠的收費站，藏在把記憶體疊成一棟樓的那套製程設備與材料裡：把一片玻璃纖維基板換成一片矽、在矽上打穿上千個孔灌銅、再把十幾層薄如紙的晶片精準焊起來。追到「DRAM 漲價」就停手，可能錯過整條傳導鏈含金量最高的那幾站。
這篇把 HBM 從一片矽到一顆成品，拆成六道關卡，逐關標出卡點與對應的設備、材料、封裝廠，再用各家最新財報驗證受惠是不是真的。選股重心放美股與國際大廠，台股受惠圈放在最後對照。
🧱為什麼 AI 的記憶體要疊起來
先講一個最基本的物理限制。記憶體跟 GPU 之間靠導線傳資料，傳輸速度叫頻寬，頻寬等於傳輸頻率乘上位元寬度。想加快有兩條路：把頻率拉高，或把位元寬度加寬，也就是多鋪幾條導線同時傳。
問題是頻率有天花板。電壓訊號從高變低、從低變高都需要時間，切得太快訊號來不及穩定，相鄰導線之間的干擾也會急速惡化。所以 HBM 選了另一條路，走極寬的位元寬度。一顆家用顯示卡上的 GDDR 記憶體單顆位元寬度約 32 位元，HBM 單顆可以做到 1024 位元，一顆 GPU 旁邊配上八顆，對外的位元寬度就是好幾千位元。
但位元寬度就是導線數量。要傳這麼寬的資料，加上供電、定址、時脈等配套線路，一顆 HBM 要拉出的導線多達上千根。這裡就撞到第一道牆：一片用玻璃纖維布浸環氧樹脂做成的傳統基板，表面坑坑疤疤，做電路靠貼膜、曝光、蝕刻，線一細就容易斷，也容易被藥水從側面掏空，根本鋪不出上千根這麼密的線。
於是整個 HBM 的製程，本質上就是一連串工程解法：怎麼把上千根線接出來、怎麼把容量疊上去、怎麼在疊起來之後還能通訊又不燒壞。容量也是同一個邏輯——單顆記憶體面積就這麼大，答案是往上疊，把多層沒有各自封裝的記憶體裸晶疊在一起，共用底部同一塊承載，不擴大佔地就把容量翻倍。AI 一顆加速器要配上百 GB 記憶體，靠的就是這個疊字。

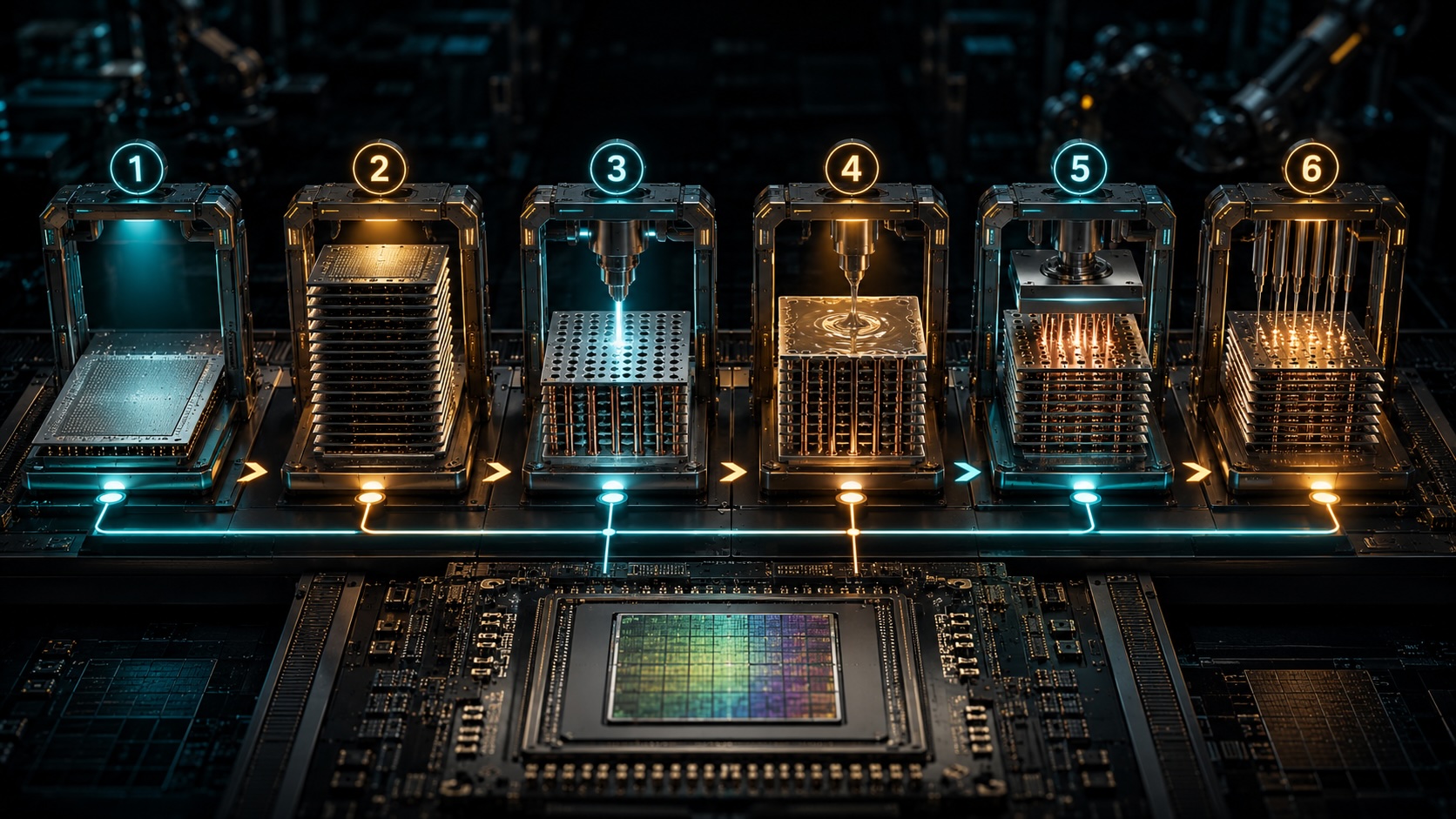

把這條產線攤開，會發現每一道關卡都卡著少數幾家設備、材料或封裝廠。下表先把六道關卡列出來，後面正文逐關講邏輯。
| 關卡 | 在解什麼問題 | 做法 | 對應收費站 |
|---|---|---|---|
| 中介層 | 上千根導線，玻纖基板走不出來 | 改用一片極平整的矽，用微影做微米級線路 | 台積電 CoWoS |
| 堆疊 | 單顆容量不夠 | 多層記憶體裸晶疊起來共用底座 | HBM 三雄 |
| 矽通孔 | 疊起來的層與層之間怎麼通訊 | 在矽上打穿孔灌銅、微凸點焊接 | 蝕刻、電鍍、鍵合設備 |
| 填充散熱 | 疊完薄脆、散熱難、良率難拉 | 灌樹脂固定、摻導熱顆粒 | 模封材料、散熱 |
| 混合鍵合 | 微凸點快到極限 | 銅對銅直接鍵合，下一代做法 | 混合鍵合設備 |
| 測試 | 出貨前不能有一顆壞的 | 晶圓級與封裝級的老化與測試 | 測試機、探針卡 |
再把能對得上、財報也跑得出來的影子贏家收成一張表，數字與代碼都放這裡。這張是全篇的地圖，後面六站逐一展開：
| 收費站 | 環節 | 影子贏家 | 純度 | 2026 關鍵數字 |
|---|---|---|---|---|
| 矽中介層 | CoWoS 核心產能 | TSM 台積電 | 全鏈瓶頸 | 第一季營收 359 億美元、毛利率 66.2%，CoWoS 2026 售罄 |
| 記憶體 | HBM 三雄 | MU 美光 | 唯一美股純標的 | 單季營收 238.6 億美元、年增 196%，2026 供給售罄 |
| 堆疊設備 | 熱壓鍵合 | ASMPT、K&S（KLIC） | 直接受惠 | ASMPT 熱壓鍵合營收年增 146% |
| 前段設備 | 蝕刻、電鍍、研磨 | Lam（LRCX）、應材（AMAT）、荏原 | 高成長一塊 | 先進封裝 2026 估成長逾 50% |
| 混合鍵合 | 下一代鍵合 | Besi（BESI） | 最純前瞻 | 訂單年增 104.5%、客戶擴至 20 家 |
| 測試 | HBM 測試 | 愛德萬、Teradyne（TER） | 測試端最純 | 愛德萬年營收 1.13 兆日圓創高 |
| 材料散熱 | 模封、均熱 | TOWA、健策 | 外溢受惠 | 健策 6 月營收年增 57.6% |
1️⃣第一層收費站：矽中介層——把玻璃纖維換成矽

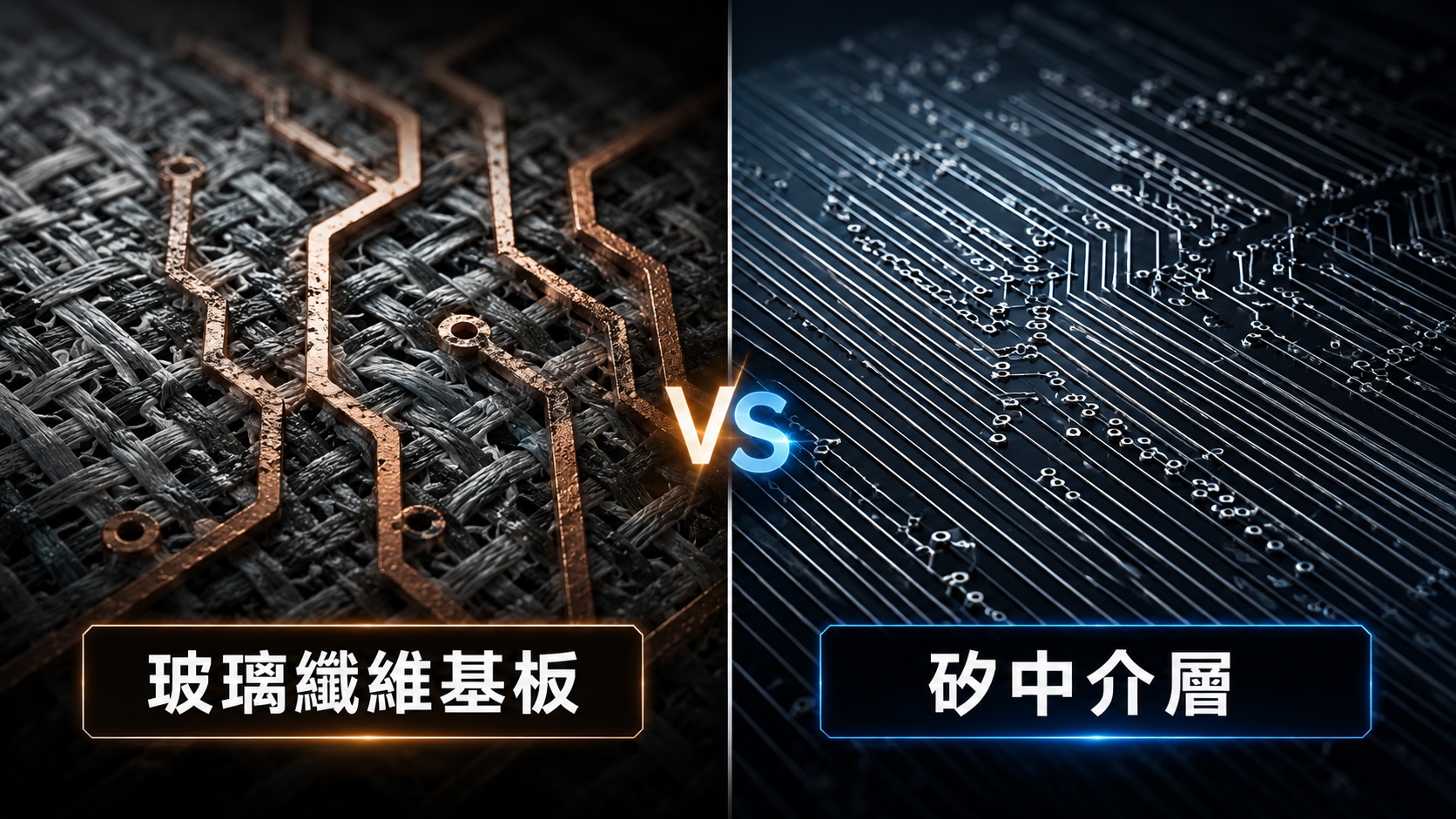

第一道牆是導線密度。既然玻璃纖維基板鋪不出上千根密線，那就換一種材料，用一片打磨到比鏡子還平整的矽。矽片表面平滑，可以直接借用晶片廠成熟的微影與蝕刻製程，在上面刻出線寬一微米以下、甚至到幾百奈米的金屬線路，同樣面積能容納的走線是玻纖基板的數十倍。HBM 與 GPU 就一起焊在這片矽上，靠它把上千根線接通——這片負責把記憶體與運算晶片接在一起的矽，就是矽中介層。
這一站的收費員是台積電。它的 CoWoS 先進封裝，核心就是這片矽中介層，把 GPU 邏輯晶片與旁邊的 HBM 整合成一顆巨大的封裝。這句話反過來讀更重要：CoWoS 的產能，就是 AI 加速器能不能出貨的實體關卡，跟 HBM 放量是綁在一起的。
財報這邊很硬，台積電 2026 年第一季美元營收 359 億美元、年增 40.6%、毛利率 66.2%。CoWoS 的月產能從 2024 年底約 3.5 萬片，估計 2026 年底衝到 12 到 15 萬片；即便如此，2026 年的產線已經被預訂一空，其中約六成產能給了 Nvidia。整條 AI 硬體鏈最擁擠的瓶頸，就在這裡。
順著封裝往外一層，是委外封測廠。日月光是全球最大的委外封測廠，在 CoWoS 產能吃緊時承接外溢的先進封裝需求，是外溢受惠者，但要如實界定它的位置：第一季營收 54.4 億美元、年增 17.2%，毛利率只有 20.1%，遠低於台積電的 66%。它吃得到 AI 封裝的量，但站在價值鏈外圍，含金量跟台積電不是同一個層級。
台股在這一站是更外圈的受惠者，要特別把角色講清楚，別張冠李戴。ABF 封裝載板三雄有欣興、南電、景碩，做的是把 CoWoS 封裝好的整顆 GPU 與 HBM 模組再往下承載的封裝載板，它們既不做 HBM、也不做矽中介層，吃的是 AI 加速器整體出貨量的外溢需求。三家裡欣興的 AI 曝險最明確，2026 年 5 月營收 140.60 億元、年增 32.4%，AI 產品占比已達三到四成；南電、景碩依序遞減。把它們寫成「做 HBM」或「做中介層」，就是把載板廠說成了記憶體廠，這是最常見的誤植。
這站影子贏家：TSM 台積電 · ASX 日月光 · AMKR 艾克爾 · 欣興 3037 · 南電 8046 · 景碩 3189
2️⃣第二層收費站：能量產 HBM 的只有三家
疊記憶體聽起來簡單，實際上全世界能量產 HBM 的只有 SK 海力士、三星、美光三家。這是一個標準的寡占，而寡占裡誰吃到最大一塊，是這整篇最該看懂的事。
先看唯一在美股直接上市的純記憶體原廠美光。它的財報這一年像換了一家公司，2026 會計年度第二季營收 238.6 億美元、年增 196%、毛利率約 75%，每股盈餘 12.20 美元大幅超出市場預期。更關鍵的是它把 2026 全年的 HBM 供給連價帶量全部簽約售罄，HBM4 已進入量產，資本支出上修到超過 250 億美元。管理層說得很直白，現在只能滿足客戶約五到六成的 HBM 需求，並估計 HBM 的市場規模會從 2025 年約 350 億美元，成長到 2028 年約 1,000 億美元。
但龍頭是 SK 海力士。它的 HBM 市佔依統計口徑約在五到六成之間，穩居第一，2026 年第一季營收 52.58 兆韓元、營業利益率 72% 創下紀錄。它領先的技術根源，正好落在下一站要講的封裝製程：它的 MR-MUF 做法讓堆疊良率做到約 75% 到 80%，握有約七成的 Nvidia 次世代平台分配。
三星則是這篇的誠實反方主角。它 2026 年第一季晶片部門獲利年增約 49 倍、佔全公司利益的九成四，數字很漂亮，但它在 HBM 的瓶頸不在產能、而在良率與認證。它的堆疊做法良率結構性落後 SK 海力士，HBM4 送樣也晚了約一年，能不能追上取決於認證進度而非產能。所以「三雄齊漲」是一句偷懶的話，這一站真正的重點是：受惠高度集中在龍頭，另外兩家在爭第二。
要對讀者誠實的是，HBM 三家「乾淨的一手營收市佔百分比」其實查不到單一權威來源，公開的一手數字只到整體 DRAM 市佔，HBM 的專屬拆分鎖在付費報告裡。本文提到的市佔都標了是市場推估、也標了口徑，不假裝是精確事實。
這站影子贏家：MU 美光 · SK 海力士 韓股 000660 · 三星 韓股 005930
3️⃣第三層收費站：打洞、填銅，再一層層疊起來

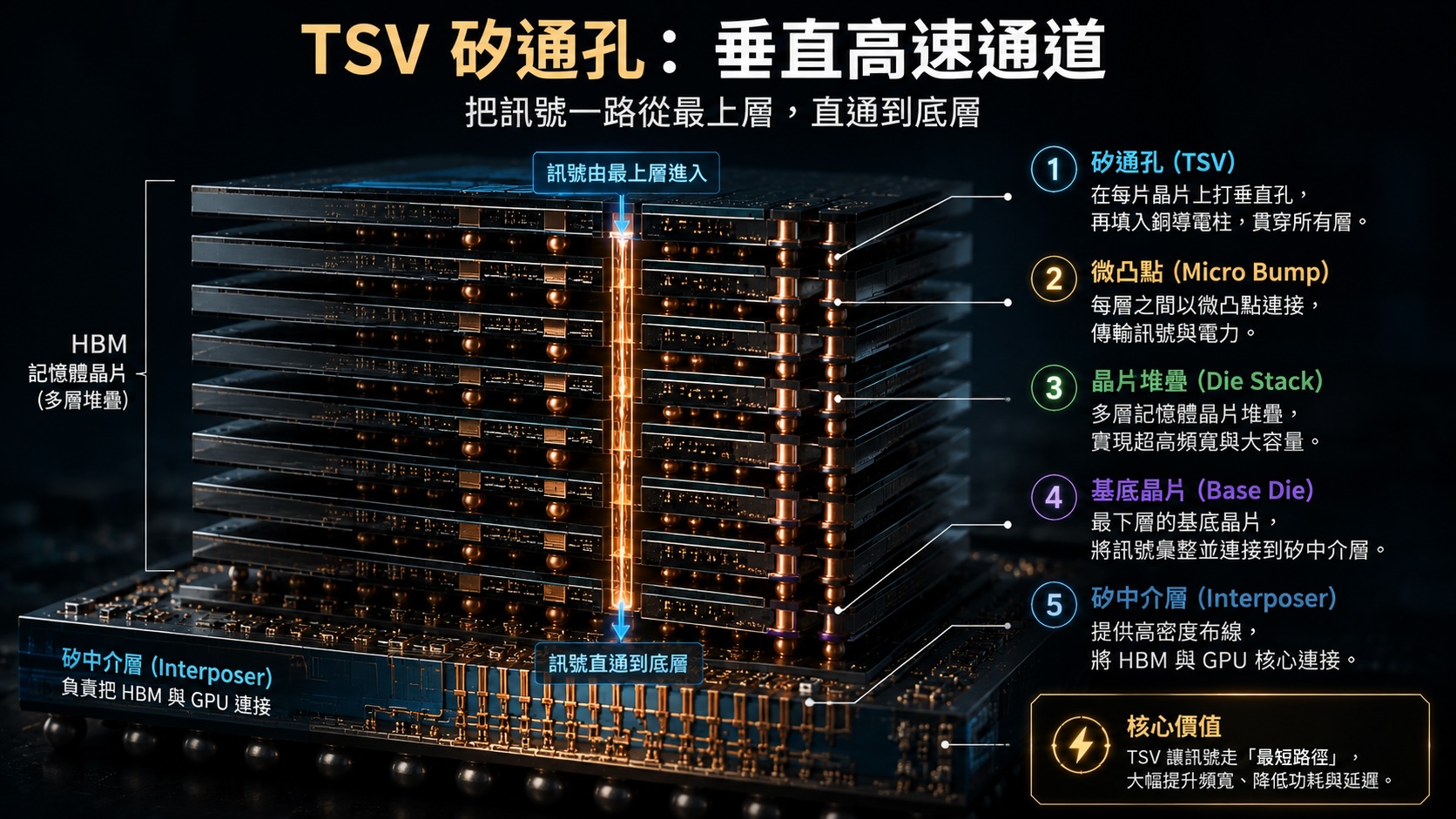

記憶體疊起來之後，最難的問題來了：上下層之間怎麼通訊。從晶片側面拉線出來不可能，每一層都要拉出好幾千根，根本無處容身。工程上的解法是在矽晶片上直接打穿一個個垂直的孔、灌進銅柱，讓每一層的訊號沿著銅柱一路往下穿到底，這就是矽通孔。
這一站是整條產線設備含金量最高的地方，因為它把好幾種昂貴製程串在一起。流程可以拆成幾步：
- 孔徑只有幾微米，不能用鑽的，要靠特殊的深孔蝕刻，一邊咬，一邊在側壁鍍上保護膜避免橫向咬穿，反覆循環把孔垂直往下推
- 孔打好之後要先鍍上絕緣層與阻擋層，擋住銅往矽裡擴散破壞晶格
- 再鍍一層晶種層，泡進硫酸銅電鍍把孔填實
- 最後把整片矽磨薄、讓銅露出來
- 露出的銅上長出微凸點，再蓋一層錫，堆疊時加熱加壓讓錫熔化焊在一起，上層的訊號就能一路穿到底
對應到收費站，這裡是設備商的主場，而且要分純度。下表把幾家關鍵公司放在一起看：
| 公司 | 主打環節 | 關鍵數字或定位 |
|---|---|---|
| Lam Research（LRCX） | 矽通孔深孔蝕刻與銅電鍍 | 卡位領先，明講 2026 年先進封裝營收要成長逾五成，第三季營收 58.4 億美元、年增 24% |
| 應用材料（AMAT） | 沉積、研磨、電鍍、矽通孔 | 跟 SK 海力士簽了長期合作加速下世代 DRAM 與 HBM，第二季營收 79.1 億美元創新高 |
| 荏原（日股 6361） | 研磨與電鍍 | 化學機械研磨設備全球市佔約三成、僅次於應材 |
| ASMPT（港股 0522） | 熱壓鍵合 | 熱壓鍵合的龍頭，這正是把 HBM 一層層焊起來的主力設備，2025 年熱壓鍵合營收年增 146%，並拿到含 SK 海力士在內的 HBM4 訂單 |
| K&S（KLIC） | 熱壓鍵合 | 同做熱壓鍵合，也在擴產切入，目標把這條線做到年營收 4 億美元 |
這裡要誠實標明：先進封裝是 Lam 與應用材料高成長的一塊，但公司體量以整體晶圓廠設備為主，HBM 不是全部。真正「純」的是堆疊焊接這一段，ASMPT 與 K&S 對 HBM 與先進封裝的曝險，才是這一站最直接的。
這站影子贏家：LRCX Lam · AMAT 應材 · 荏原 日股 6361 · Kokusai Electric 日股 6525 · ASMPT 港股 0522 · KLIC K&S
4️⃣第四層收費站：填充、散熱，與良率的分水嶺
把十幾層磨到只剩幾十微米厚的晶片疊起來、靠微米級的微凸點架空，成品其實非常脆弱，稍一受力就裂，而且疊這麼多層，散熱是大問題。解法是往晶片與晶片的縫隙裡灌進樹脂固定，順便導熱。這一步看似收尾，卻是三雄良率高下的分水嶺。這裡有兩個流派：

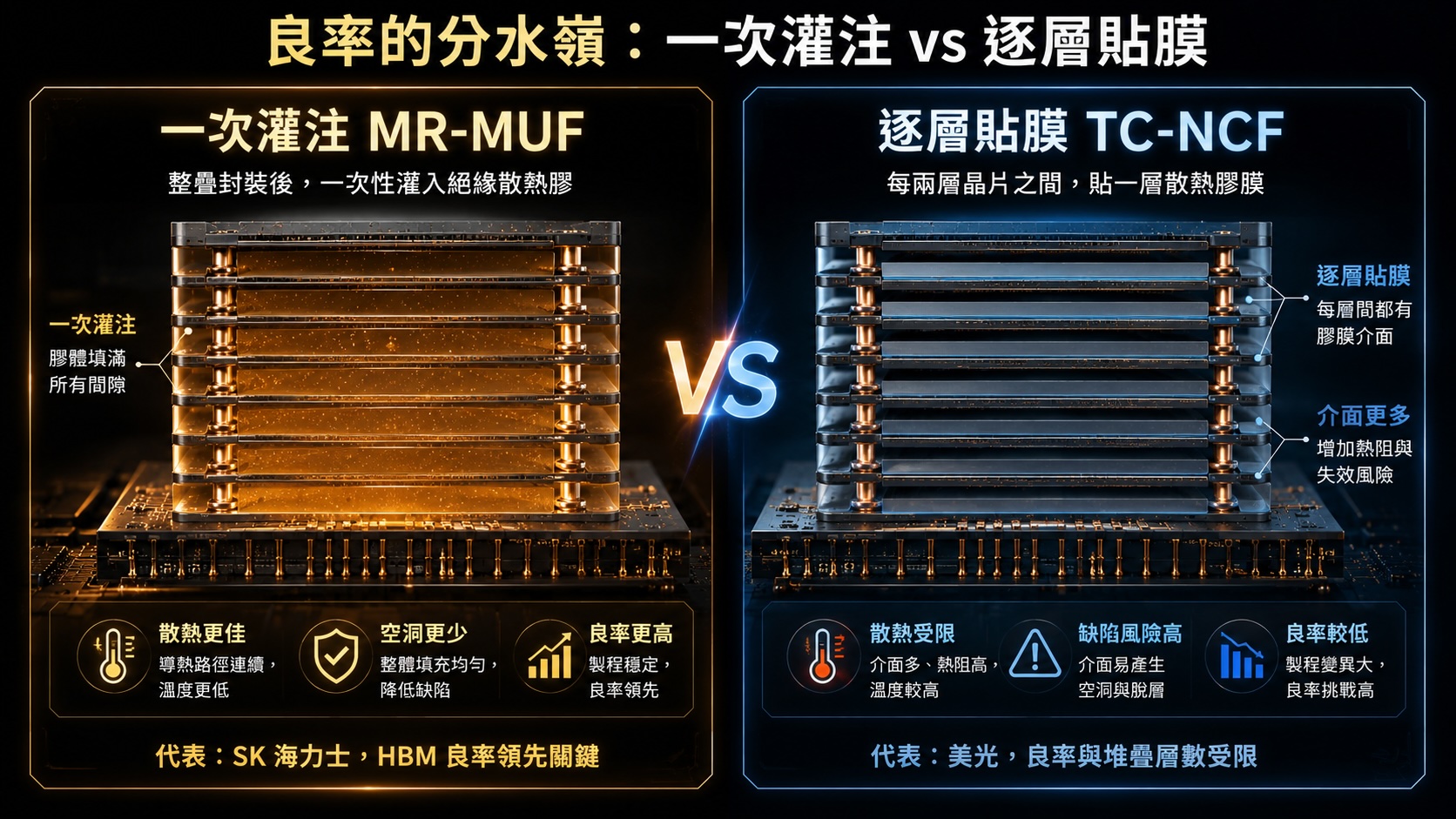

| 流派 | 代表 | 做法與優劣 |
|---|---|---|
| MR-MUF 一次灌注 | SK 海力士 | 先把整疊晶片一次堆好、整體加熱讓所有焊點同時接合，再一次灌入樹脂填滿縫隙、並在樹脂裡摻導熱顆粒；速度快、焊接時縫裡沒有雜質干擾，良率好、散熱效率也明顯較高 |
| TC-NCF 逐層貼膜 | 三星、美光 | 在兩層之間夾一層高分子薄膜、逐層往上焊；介面較多，良率與散熱相對受限 |
這就是為什麼 SK 海力士能穩居龍頭，它的護城河不在別處，就在這一步的良率與散熱。回頭看第二站的市佔差距，根子在這裡。
模封材料這一環有一個容易被忽略的純標的。日本的 TOWA 在 HBM4 用的壓縮模封設備上接近獨佔，是典型日系設備的隱形壟斷，板子做越多，模封需求越穩。
台股則在散熱外圍受惠，健策做 AI GPU 的均熱片與水冷板、直供 GPU 平台，2026 年 6 月營收 26.50 億元、年增 57.6%。要如實界定：健策吃的是 AI 加速器散熱升級這條需求，跟 HBM 是同一波浪潮下的下游受惠，但它不碰 HBM 本體、也不碰中介層製程，是封裝外圍的熱管理。
這站影子贏家：TOWA 日股 6315 · 健策 3653
5️⃣第五層收費站：微凸點的下一代——混合鍵合

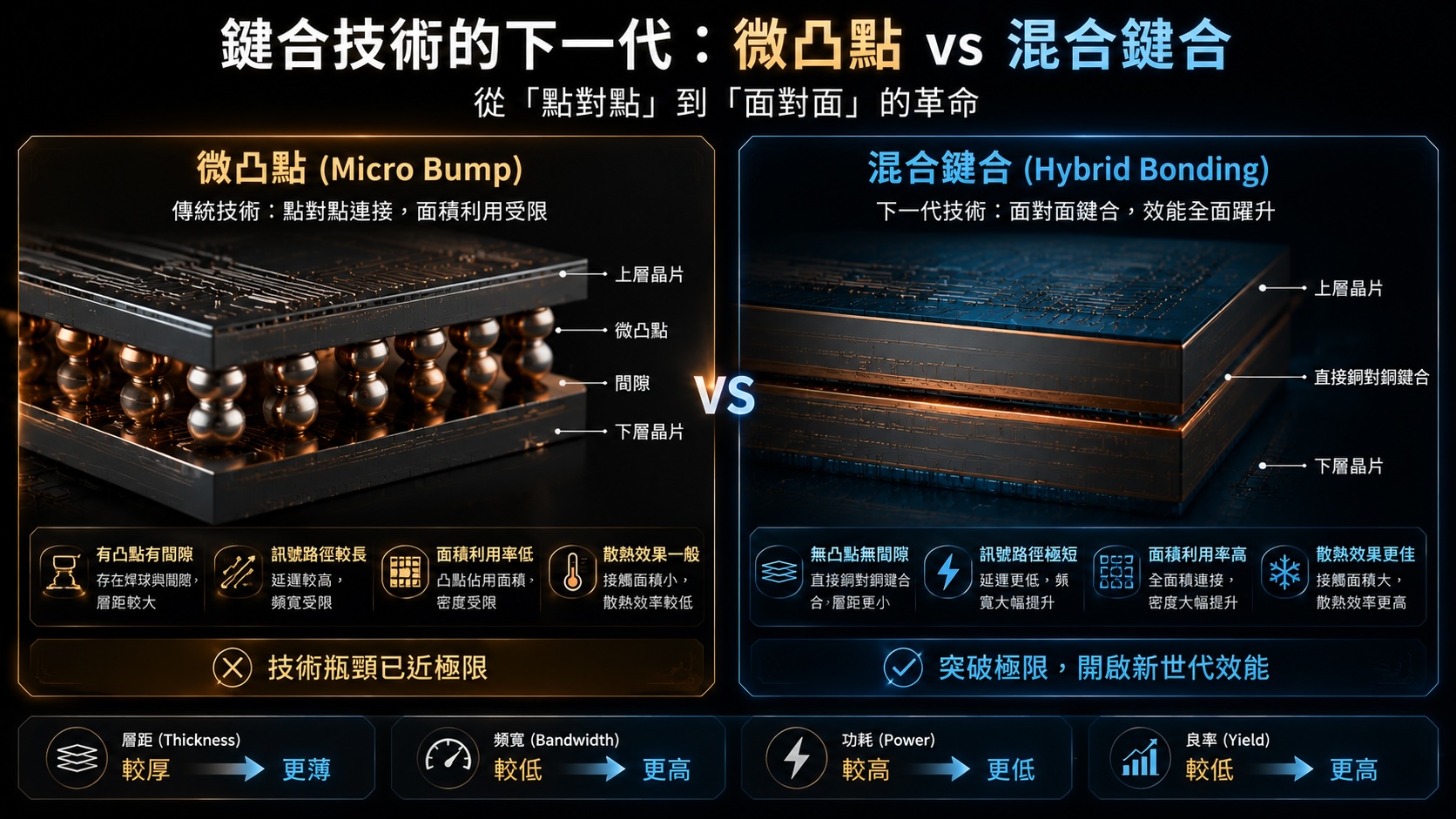

前面把層與層焊起來靠的是微凸點，但這條路快到極限了。走線越密、微凸點的間距越窄，焊接時很容易把相鄰兩顆焊成一團。所以下一代的方向是乾脆去掉微凸點，把兩片磨得極乾淨的銅面直接壓在一起、讓銅原子擴散融合成一體，中間連樹脂都不必再填，走線可以更密、疊得更低、散熱更好。這種做法叫混合鍵合。
這一站的收費員很集中，Besi 是混合鍵合設備事實上的龍頭，與應用材料協同，而混合鍵合正從邏輯晶片擴散到 HBM 記憶體。它 2026 年第一季訂單 2.697 億歐元、年增 104.5%，主要就是混合鍵合系統帶動。客戶擴增到 20 家，橫跨邏輯、記憶體、光子、行動裝置，並已向第二家記憶體客戶交付 HBM 應用的評估機台。
但這一站要打預防針：混合鍵合用在 HBM 記憶體仍在驗證與早期量產，近期營收含量低。它是「趨勢對、但還沒大量進帳」的前瞻卡位，不是這一季就能兌現的獲利。想深入這一站背後的封裝技術路線之爭，我們在先進封裝系列有專篇拆解，這裡只點到收費站的位置。
這站影子贏家：BESI Besi · AMAT 應材 · Hanmi 韓股 042700
6️⃣第六層收費站：出貨前的最後一關——測試
HBM 一顆要疊十幾層、每層都不能有壞點，加上單價高，出貨前的測試就從可有可無變成每顆必測。這是最後一道收費站，也是台股 PCB 那條鏈教會我們的事：檢測與測試往往是被低估、但定價權很硬的一層。測試端關鍵公司可以收成一張表：
| 公司 | 定位 | 關鍵數字或進展 |
|---|---|---|
| 愛德萬（日股 6857） | 高階測試系統已在 SK 海力士、三星、美光的 HBM 產線導入，明講 HBM 測試需求走的是「有別於傳統記憶體循環的獨立成長曲線」 | 2025 會計年度淨銷售 1.13 兆日圓創新高、年增 44.7% |
| Teradyne（TER） | SoC 與記憶體測試兼具 | 記憶體測試（含 HBM／DRAM）是明確受惠線、AI 相關需求約佔總營收七成，體量次於愛德萬但廣度夠 |
| AEHR（AEHR） | 更後端的封裝級老化測試 | 近期拿下主力雲端業者 4,100 萬美元的自研晶片老化測試追加訂單，不過這檔的過熱訊號要留到風險段講 |
台股在這一站有探針卡三雄：旺矽、精測、穎崴。純度最高的是旺矽，它供 HBM 裸晶在封裝前的晶圓級測試、垂直與微機電探針卡技術領先，2026 年 5 月營收 19.07 億元、年增 57.8%、第一季毛利率 59.4%。要誠實補一句：旺矽當前的放量主力其實是 AI ASIC 的測試，HBM 是它三大受惠引擎之一、不是唯一，別把它寫成純 HBM 標的。
這站影子贏家：愛德萬 日股 6857 · TER Teradyne · FORM FormFactor · AEHR · 旺矽 6223 · 精測 6510 · 穎崴 6515
🎯為什麼這對散戶重要
把六個收費站收攏，會看到一件反直覺的事：記憶體漲價是這條傳導鏈最早被看到、也最快被定價的一層；而把記憶體真正疊成一棟樓的那套中介層、設備、材料、測試，才是含金量最高、也最少被散戶討論的幾站。
我們反對兩件事。第一，反對「追到 DRAM 漲價就停手」的線性思維。漲價只是需求端的訊號，每疊高一代 HBM，就多一輪矽通孔、多一批鍵合設備、多一道模封與測試，設備與材料的受惠是跟著堆疊複雜度非線性放大的。第二，反對只看誰在漲、不看製程卡位。遮住股號，去問一家公司在這條產線上是不是真的卡在一個別人繞不過去的位置，比它這週漲了幾根重要得多。
而且這一輪跟過去的記憶體週期，體質上真的不太一樣。過去記憶體是週期股的代名詞，漲完就崩。但這次出現了可以入帳的多年期長約——美光已經簽了 16 份策略客戶協議、帳上剩餘履約義務約 1,000 億美元，而且照付不議、不可取消，約涵蓋兩成的 DRAM 出貨。這是記憶體去週期化的會計證據，不是單純的價格反彈。但賣信念不等於報明牌，接下來的風險必須攤開。
⚠️風險與注意事項（必讀）
🧭研究結論與追蹤框架
核心結論：HBM 製程六個收費站的受惠是真的、財報已驗證，但受惠高度集中、且股價已先反映一段。這是一個「論點對、但要挑進場點、也要挑對標的」的題材。盯以下五條線，數據往哪走，方向就往哪偏。
| 追蹤軸 | 往一個方向 | 往另一個方向 |
|---|---|---|
| HBM 世代放量進度 | 若 HBM4 與次世代量產順利、堆疊層數續往上 → 偏多：中介層、鍵合、測試設備跟著非線性放大 | 若 放量卡在良率或散熱、世代遞延 → 偏空：前瞻設備訂單認列往後推 |
| 台積電 CoWoS 擴產與缺口 | 若 CoWoS 月產能如期擴、供需缺口收斂 → 偏多：整條鏈出貨天花板打開 | 若 擴產不如預期 → 偏空：瓶頸回頭壓抑全鏈受惠 |
| 三星良率與認證追上沒 | 若 三星良率、認證追上，寡占鬆動 → 對 SK 海力士偏空、對設備商中性偏多：需求盤子更大 | 若 三星持續落後 → 偏多 SK 海力士：龍頭吃到最大份額延續 |
| 混合鍵合導入時程 | 若 混合鍵合在 HBM 記憶體加速導入 → 偏多：利 Besi、應材等鍵合設備放量 | 若 導入遞延、微凸點仍主流 → 偏空：混合鍵合純標的獲利兌現往後 |
| DRAM 價格與長約續約 | 若 DRAM 價格延續、長約持續加簽 → 偏多：去週期化論點被財報持續驗證 | 若 價格轉弱、長約被打回現貨 → 偏空：週期性回歸、估值重估 |
📋一頁速看（給沒時間的人）
六站快掃、真正的收費站在哪
- 記憶體漲價是第一層，真正受惠且財報已驗證的是把記憶體疊起來的製程設備、材料與測試。
- 矽中介層：台積電 CoWoS 是全鏈瓶頸，產能 2026 售罄、六成給 Nvidia。
- HBM 三雄：能量產只有 SK 海力士、三星、美光，受惠集中在龍頭 SK 海力士，美光是唯一美股純標的。
- 堆疊設備分純度：熱壓鍵合的 ASMPT、K&S 與混合鍵合的 Besi 最純，Lam、應材是泛設備裡的高成長一塊。
- 測試端：愛德萬最純，台股探針卡看旺矽，但旺矽當前主力是 AI ASIC、非純 HBM。
誠實反方、把話講在前面
- 受惠高度集中在龍頭，「三雄齊漲」是偷懶說法。
- CoWoS 是瓶頸也是集中風險，一旦擴產或良率不如預期，全鏈一起被壓。
- 前瞻世代（混合鍵合、次世代 HBM）近期營收含量低，設備股已先漲一段，完稿當天多檔盤中回檔約 6% 到 10%。
- 記憶體仍有週期性，2017 年鎖量合約曾被打回現貨，這輪長約讓它比過去硬、但沒讓週期消失。
