你可能看過兩種完全相反的新聞：一邊說光模組供不應求、800G 與 1.6T 是 AI 資料中心最熱的零件；另一邊說模組廠價格競爭激烈、CPO 還會把前面板光模組「拿掉」。兩邊都可能對，因為市場早已分裂成兩個世界，CPO 又把「一顆模組」的邊界重新畫了一次。
真正值得追的是：當光引擎從交換器前面板搬到 ASIC 旁，原本一顆光模組裡的錢，會移到哪幾道收費站？
一、同樣叫光模組，已經分裂成兩個世界
光模組的工作很單純：把電訊號轉成光，送過光纖，再把光轉回電。可是一旦把場景分開，產品的經濟性完全不同。
| 觀察軸 | 成熟規格／通用型可插拔模組 | AI 資料中心 800G／1.6T |
|---|---|---|
| 核心需求 | 長距離、穩定、成本 | 高頻寬、低功耗、密度與快速迭代 |
| 競爭方式 | 標準成熟、供應商多、價格競爭 | 雷射、DSP／SerDes、矽光、封裝良率一起競賽 |
| 產品週期 | 相對長 | 跟著 GPU、交換 ASIC 與網路架構快速換代 |
| 利潤風險 | 同質化與產能過剩 | 認證失敗、良率爬坡、架構換代 |
| 下一步 | 持續降成本 | 可插拔 → LPO／NPO → CPO，依距離與維修需求並存 |
AI 用高速模組的難點，不只在「能不能發光」。每個 lane 的速率提高後，PCB 上的銅線損耗、模組功耗、散熱、光纖對準與測試都同時變難。這就是為什麼產業一邊把可插拔模組推到 1.6T，另一邊又把光引擎往交換晶片搬。

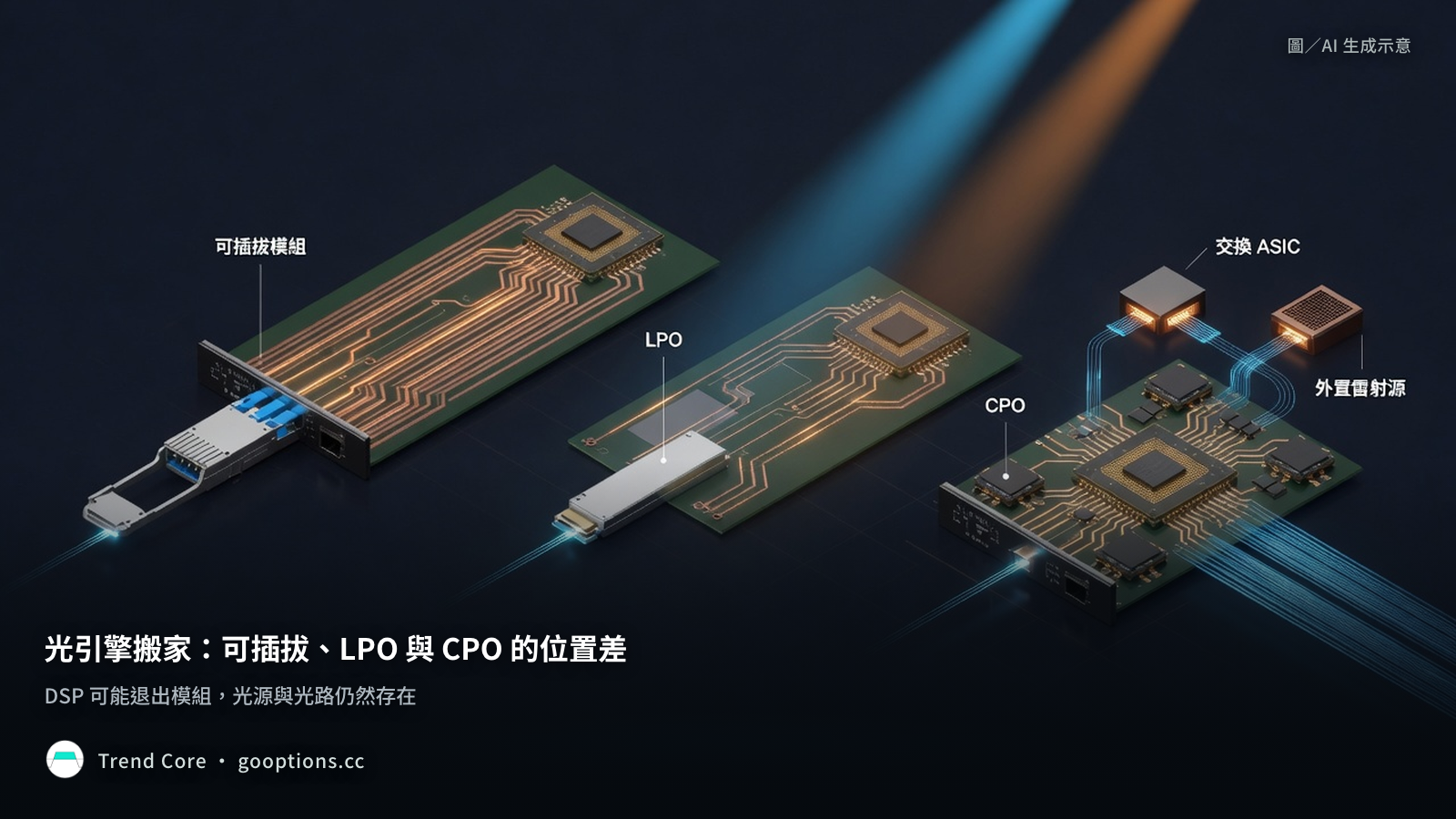

把它理解成一條搬家路線最直觀：傳統可插拔讓高速電訊號先在 PCB 上跑一段，再進前面板模組；LPO 保留可插拔外形、移除模組內 DSP／CDR；CPO 把光引擎搬到交換 ASIC 旁，只留下幾毫米級的電路。搬的是位置，光電轉換本身沒有消失。
二、先拆一顆高速光模組：錢卡在晶片與封裝

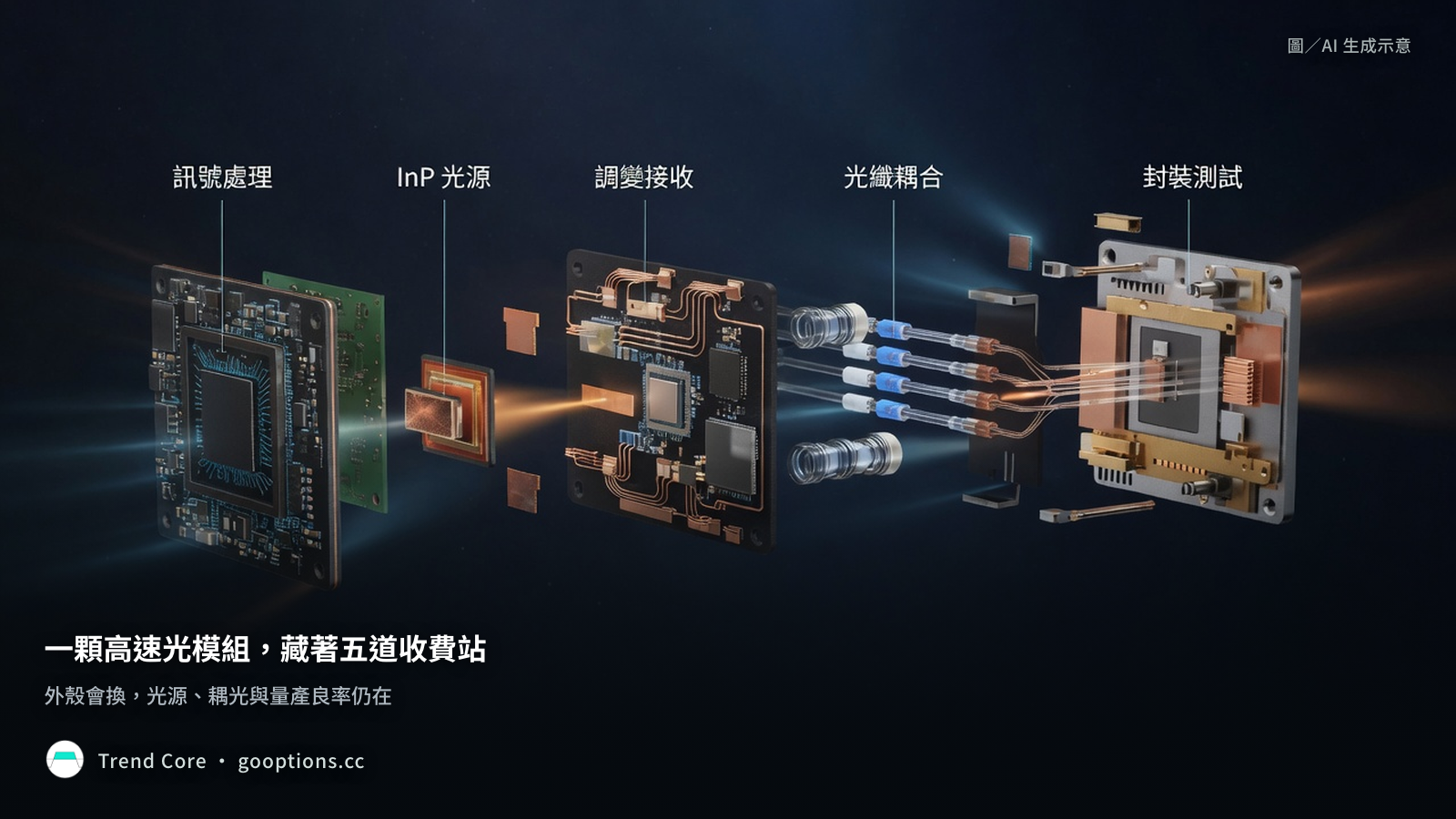

一顆高速光模組裡，至少有五層價值：主機端電訊號處理、光源、調變與接收、光纖耦合、封裝測試。外殼看起來像標準品，裡面其實是光學、半導體與精密組裝的混合物。
| 收費站 | 主要零件／工序 | 為什麼難 | CPO 後怎麼變 |
|---|---|---|---|
| 電訊號處理 | DSP、CDR、SerDes | 高速補償與功耗 | LPO 移除模組 DSP；CPO 進一步縮短電路 |
| 光源 | EML、CW DFB、外置雷射源 | InP 晶圓、功率、壽命與熱 | 從模組內雷射轉成外置／集中式光源的比重提高 |
| 調變／接收 | EML、矽光調變器、photodiode | 頻寬、插入損耗、製程一致性 | 更靠近 ASIC，以矽光光引擎整合 |
| 耦光 | FAU、透鏡、MPO、fiber attach | 次微米對位與返修 | 通道密度提高，耦光良率更關鍵 |
| 封裝測試 | 組裝、老化、光電測試 | 多晶粒組合良率與熱管理 | 從模組工廠移向先進封裝／系統共同設計 |
在本文取得並核對的一手資料中，尚未找到能把 2026 年 1.6T 模組每個零件成本精準切開的完整 BoM。因此本文不用「某顆晶片占一半」這種低可信度說法，而採兩個不同分母的結構參考。
第一個是 2021 年同儕審查研究：在其 400G 收發器模型中，組裝與測試約占模組成本 40%。它能證明光模組不是把晶片塞進盒子就完成，但不能當成今日 1.6T 的精確成本表。
第二個是 Goldman Sachs 對 Quantum-X Photonics 的券商模型：72 顆光引擎合計約 32,400 美元，占約 75,803 美元交換器 BoM 的 43%。這是 CPO 交換器的估算，分母是整台交換器，也不是採購成本讀回。
| 數字 | 範圍 | 能回答什麼 | 不能怎麼用 |
|---|---|---|---|
| 組裝測試約 40% | 2021 研究的 400G 模組 | 封裝測試是重要成本層 | 不可當成 2026 年 1.6T 精確 BoM |
| 光引擎約 43% | GS 的 Quantum-X 交換器模型 | CPO 把光學變成交換器主要價值之一 | 不可視為 NVIDIA 採購價，也不可與 40% 相加 |
兩個數字指向同一件事：高速光學的錢不只在裸晶片，也卡在把光可靠地送進光纖、把多顆晶粒組好並測到可出貨。
三、第一道門檻：一級封裝，把光送進一根纖芯

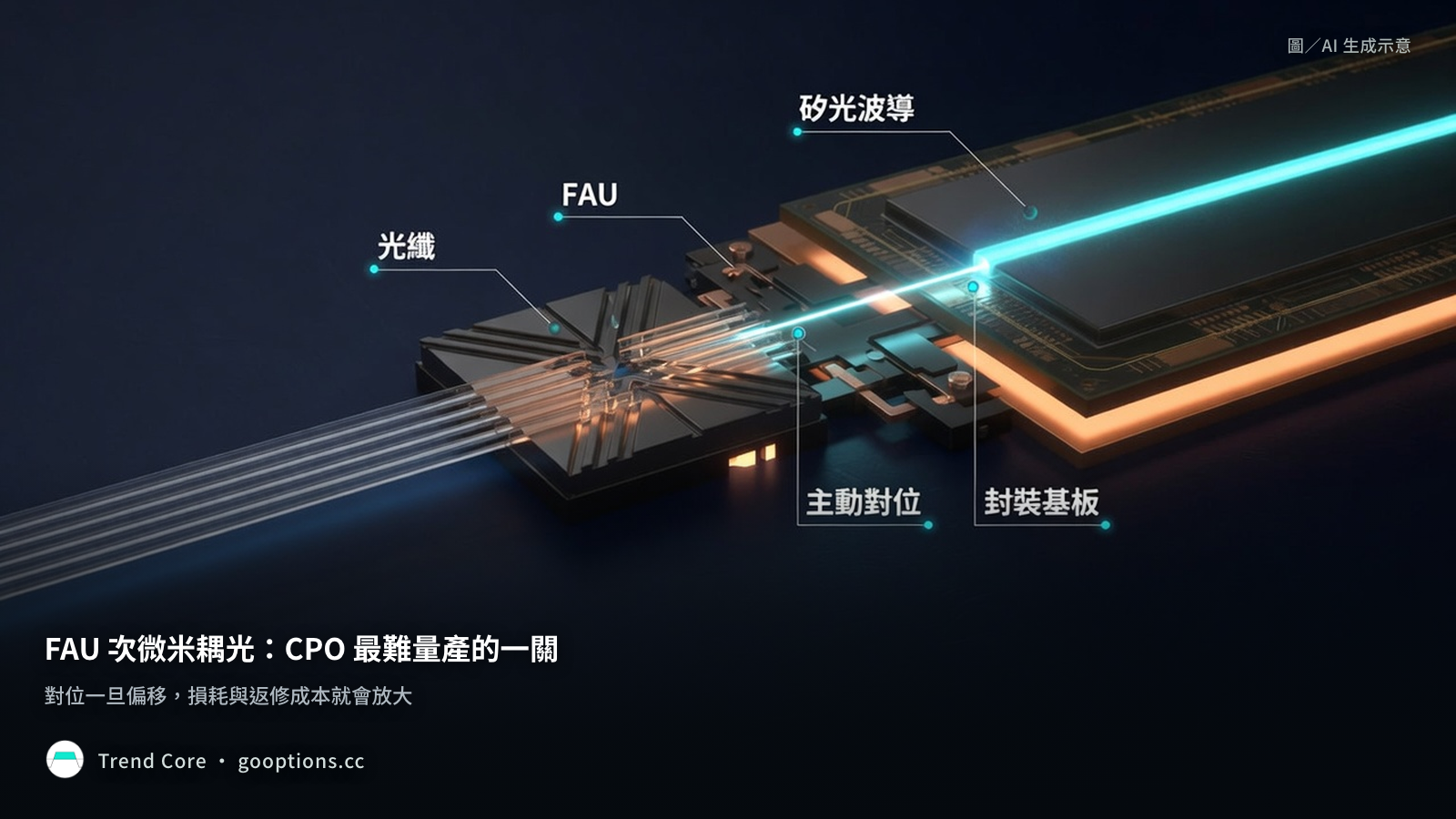

電子晶片的焊點容許度以微米計，光纖耦合卻要再逼近一級。光纖陣列單元 FAU 把多根光纖固定成精確幾何位置，對準矽光晶片的波導。它像一排同時插入的針，任何一根偏掉，都會讓光功率直接漏掉。
現有頁內多來源整理給出的工程尺度是：FAU 對位誤差約需控制在 正負 0.5 微米，偏移 1 至 2 微米可能帶來約 3 dB 損耗。這也解釋了 CPO 的工程難度：大型異質封裝還要處理熱膨脹係數不匹配與翹曲、可維修插槽的共面、拔插後重複對位，以及主動耦光測試。
CPO 把前面板盒子拿掉，光纖、MPO、FAU、光纖貼合與光路分配盒仍然存在，而且通道密度更高。價值會從模組外殼移向三個地方：
1. 更接近晶圓與封裝的矽光引擎整合。 2. 更精密的 FAU／光纖貼合與光電測試。 3. 更可維修的外置雷射源、連接器與光路管理。
這也是台灣中游最值得看的工程層。上詮，代碼 FOCI／3363，公司資料列出 20／40／80 通道 FAU，時程為 2026 年第三季進入量產驗證與系統商驗證，2027 至 2028 年則是公司協作放量目標；波若威，代碼 BROWAVE／3163，則列出 40／72 通道、多列式 FAU、CPO 光纜、光纖分配盒與光路分配盒。兩家公司產品重疊，足以推翻「唯一台灣 FAU 供應商」的敘事；主供、市占與客戶平台仍缺一手採購讀回。
四、第二道門檻：InP、200G EML 與外置雷射源
高速模組的另一道牆在磷化銦 InP。它是 EML、CW DFB 與光二極體等光電元件的重要材料平台。看 InP 不能只看「晶圓產能」四個字，因為高純銦、長晶切片、3 吋或 6 吋、硫摻雜或鐵摻雜、雷射或偵測器用途，都可能是不同產線與驗證流程。
1.6T 也不是單一路徑。Lumentum 說得很清楚：它同時做 EML 與矽光加 CW DFB 兩條方案。EML 把 DFB 雷射與電吸收調變器單片整合；矽光方案則讓外部 CW 光源提供連續光，再由矽光晶片調變。FY2026 Q4，200G EML 已占 Lumentum EML 營收逾 25%，公司仍預期到 2027 年中，200G EML 出貨量占比超過 50%。這證明 200G EML 正在爬坡，沒有證明市場只剩 EML 一條路。
供給端也要把公司口徑與第三方驗證分開：
| 訊號 | 已知事實 | 研究邊界 |
|---|---|---|
| Coherent 6 吋 InP | 公司稱同面積可產逾 4 倍晶片、單顆成本降逾 60% | 公司口徑；缺第三方良率與成本曲線 |
| Lumentum 200G EML | FY2026 Q4 占 EML 營收逾 25% | 不是整體光模組市占，也不是唯一量產者證明 |
| JX Advanced Metals | 未來四年最高投資 1,200 億日圓、InP 產能擴約 7 至 10 倍 | 官方未提 CPO、客戶或合格供給釋出速度 |
| TFLN | 具高頻寬與低功耗潛力 | 尚不能證明進入目前 Spectrum-X 量產料表 |
因此，上游真正的收費站是合格材料＋合格製程＋客戶認證＋可重複量產。總產能擴很多，若晶圓尺寸、摻雜或產品認證不對，短期仍無法替代。
五、中游對標：台股買到的是工程能力與量產斜率
NVIDIA 在 2026 年 Computex／GTC 台北的官方內容，已把 Spectrum-X Ethernet Photonics 的幾個製造節點說得相當清楚：TSMC 製造矽光晶粒，ASE 旗下 SPIL 負責晶片級封裝測試，TFC 製作雷射模組子組件，Foxconn 負責系統組裝；NVIDIA 專題場次另提 Lumentum 製作光源。StorageReview 隨後把它整理成 TSMC、SPIL、Lumentum、TFC、Foxconn 五家名單。
這份名單可用來確認角色，不能外推成完整 BoM、供應份額或 NVLink 供應商名單。
| 層級 | 可對照公司 | 可核實角色 | 仍要追的量產證據 |
|---|---|---|---|
| 矽光晶粒 | 台積電／TSM | Spectrum-X 矽光晶片製造 | 良率、產能、單位經濟未揭露 |
| 晶片級封裝測試 | SPIL／日月光投控 ASX | 客戶產品的後段封裝測試 | 承作範圍、產線、測試內容與營收 |
| 系統組裝 | 鴻海 2317 | Spectrum-X 系統組裝 | 出貨量與 ODM 毛利增量 |
| FAU／光纖路徑 | 上詮 3363、波若威 3163 | 多通道 FAU 與 CPO 光路產品／驗證 | 客戶平台、認證狀態、實際良率與份額 |
日月光自有 CPO 平台路線圖與 SPIL 已承作客戶產品封測，也要分成兩層：前者是集團的能力平台，後者是子公司的量產服務，不能算成兩份獨立曝險。鴻海同理，整機出貨可成長，系統組裝的薄利結構仍可能限制利潤彈性。
至於「玻璃」題材，這裡更要停一下。CPO 光引擎坐在交換 ASIC 旁的封裝／IC 載板層，下方才是採 CCL 的系統板。玻璃核基板、CCL 裡的玻纖布、M8／M9 低損耗材料是三個層級；把它們混成同一個 CPO 受惠股清單，會直接錯配供應鏈。
六、邊界消失：光引擎從面板搬到交換 ASIC 旁
CPO 最重要的變化，是讓「交換器」與「光模組」的產品邊界消失。以前可以單獨採購、替換的前面板模組，變成交換 ASIC 旁的光引擎與外置雷射系統。這降低高速電訊號在 PCB 上的距離，也把組合良率與維修責任拉進系統設計。

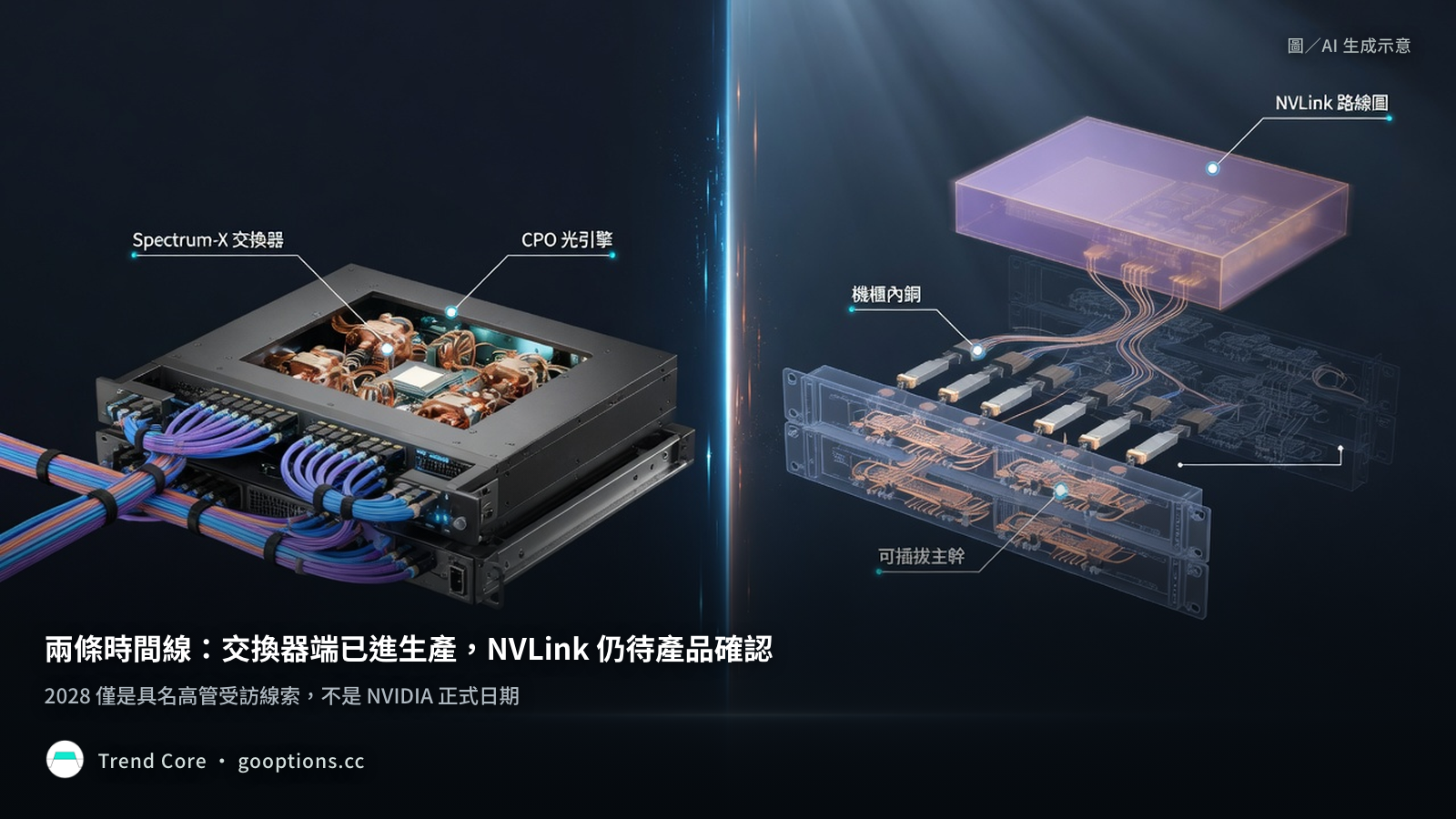

截至 2026 年 8 月底，應該用兩條時間線理解：
| 時間線 | 現況 | 可以說什麼 | 還不能說什麼 |
|---|---|---|---|
| 交換器端 CPO | NVIDIA 官方稱 Spectrum-X Ethernet Photonics 已進 production | 已有可核實的商業產品跨過展示、進入生產 | 已進生產不等於已大規模客戶部署或完整成本成熟 |
| Scale-up／NVLink CPO | NVIDIA 最新路線圖列為未來方向 | 光會逐步進入 scale-up | 官方未給產品級日期；2028 只能歸因具名高管受訪 |
The Register 對 NVIDIA 具名高管的 GTC 2026 受訪整理，把 Vera Rubin 描述為機櫃內銅、主幹使用可插拔光，Feynman 約在 2028 年中至年底提供銅或 CPO NVLink 版本。這個時點必須歸因具名高管受訪與 GTC 路線圖簡報；NVIDIA 申報文件與正式產品規格尚未給出具約束力的日期。NVIDIA 2026 年 7 月與 8 月的官方 NVLink 文章仍只把 CPO 放在未來路線圖。
所以，眼前的產業圖像是：交換器端 CPO 已經跨過「是否能做」；scale-up 還在回答「哪一代、哪一段距離、以何種維修模式導入」。同時，可插拔模組會在更長距離、可維修與成本敏感的場景繼續存在。
七、美股怎麼站位：從純光源到架構定義者
美股可對照的標的分成三種，風險來源也不同。
1. 光源與材料製造：Lumentum／LITE、Coherent／COHR。優勢是 EML、CW、InP 製程與外置雷射需求；風險是擴產同時開出、產品組合改變，以及公司口徑尚缺第三方良率驗證。 2. 交換架構與矽光整合：NVIDIA／NVDA、Broadcom／AVGO。價值在交換 ASIC、SerDes、矽光與系統共同設計；它們定義模組要不要搬家，卻不一定提供最純的光學營收彈性。 3. 製造與封裝通路：TSM、ASX。台積電美國存託憑證對應矽光晶粒製造，日月光美國存託憑證對應先進封裝與測試能力；兩者都是大型多產品公司，CPO 收入不會被單獨揭露。
這不是個股排名。它是一張風險地圖：光源公司承擔產能與技術路線風險，架構定義者承擔平台採用與資本週期風險，製造公司承擔良率、資本支出與客戶集中風險。投資人要追的是每一層的量產證據，不是把所有名字都塞進「光通訊受惠股」。
八、收束：從一顆光模組，到一台 CPO 交換器
光模組的下一站是功能拆開、位置重排。DSP 可能從模組退出，雷射可能搬到外置光源，光引擎貼近 ASIC，FAU、MPO、光纖貼合、封裝測試與維修設計反而更重要。
這條鏈的利潤會沿著四個問題重新分配：誰能做合格光源、誰能把光穩定耦進波導、誰能把多顆晶粒組到可量產、誰能定義交換器與 scale-up 架構。前兩個問題偏材料與製造，後兩個偏平台與系統。
為什麼這對散戶重要：「光模組成長」只描述需求，沒有說明利潤落點。把同一條鏈拆成光源、耦光、封裝與架構四種證據，才能避開把驗證中產能當成訂單、把交換器 production 當成整座機櫃光化。若要延伸逐季對照，可從 Trend Core 產業追蹤頁回到各層公司的最新揭露。
2026 年的確定進展是 Spectrum-X 交換器端 CPO 已投產。下一個需要驗證的里程碑，則是客戶規模部署、良率與維修成本，以及 NVIDIA 何時用正式產品文件確認 NVLink CPO 世代。這幾項證據沒有到齊前，把交換器端的 production 外推成整座 AI 機櫃全面光化，仍然太早。
