為什麼台積電要把晶圓從圓的改成方的？拆解 CoPoS 面板級封裝，認識化圓為方要拆的三道牆
大家盯著 CoWoS 產能有沒有售罄，但這條鏈下一個結構性拐點，是把承載晶片的底座從圓晶圓整個換成方面板。真正的卡點不在機台，在良率。
打開任何一顆 AI 加速器的封裝照片，裡面的晶片全是方方正正的：一顆大 GPU、旁邊圍著幾顆同樣是方的 HBM。但這些方晶片，全都是從一片圓圓的矽晶圓上切下來的。方的產品、圓的原料，這中間注定要浪費掉一整圈邊角料。過去晶片小，這圈浪費無所謂；現在 AI 把單顆封裝越做越大，這圈浪費就大到台積電決定動一個很根本的念頭：乾脆把圓的晶圓，換成方的面板。
這個念頭有個名字叫 CoPoS，跟大家熟悉的 CoWoS 只差一個字。CoWoS 的 W 代表晶圓、CoPoS 的 P 代表面板。多數人盯著 CoWoS 產能有沒有售罄、台積電擴了幾萬片，但這條鏈下一個結構性拐點，是把承載晶片的底座從「圓晶圓」整個換成「方面板」。真正的卡點也不在機台買不買得到，而在良率：換了底座，一連串以前不存在的物理問題會一起爆發。
這篇把「化圓為方」拆成三道必須拆掉的牆，逐道講清楚卡在哪、誰在收費，再用最新的驗證數據與供應鏈分工，盤點對得上的影子贏家。先講結論：這條路方向明確、台積電已經拉著日本與台廠夥伴把材料驗起來了，但量產要到 2028 下半年、中間卡著良率這道生死關，題材與兌現之間有兩三年的時間差。選股重心放平台與國際材料大廠，台股 TGV 一圈放在後面對照，最後一段把誠實的反方攤開。
🧭為什麼台積電想把晶圓從圓的改成方的
先講一個很多人沒意識到的矛盾。摩爾定律確實讓電晶體越做越小，但這只是故事的一半：電晶體是變小了，AI 與大型語言模型要塞進去的運算卻爆炸成長，一顆 GPU 旁邊還得緊貼一整排 HBM，全部封成一顆巨大的晶片。結果是單顆封裝的面積不減反增、一路往上長。
封裝能做多大，卡在一個叫「光罩尺寸」的物理天花板。今天最先進的 CoWoS 靠一片矽中介層把 GPU 與 HBM 接在一起，這片矽中介層的上限大約是 3.3 倍光罩、約 2,700 平方毫米；NVIDIA 的 Rubin 已經吃到 5.5 倍光罩，一片 12 吋圓晶圓上只裝得下 4 到 7 顆這種大尺寸單元。當封裝越大、圓晶圓能切出的完整單元越少，那圈切不到的邊角浪費就被放大到不能忽視。
那為什麼不乾脆把晶圓做大一點？因為晶圓不是隨便一塊玻璃，它必須是原子排列整齊到近乎完美的單晶矽，純度得做到十一個 9、也就是 99.999999999%。要長出這種材料，得先把矽加熱熔成超過 1,414°C 的液湯，再讓一小粒完美的矽晶種浸進去、緩緩旋轉著往上提；熔矽會順著晶種的原子排列一路凝固，最後長成一根巨大的圓柱，這套做法叫柴氏拉晶法。整根柱子只要有一處原子站錯位置，電流就會在裡面亂竄，那一段就報廢。
問題是，柱子直徑越拉越大，就會撞上一道繞不過去的物理限制：熱。這就像一只厚玻璃杯突然倒進滾水，外圈已經受熱變化、中心還沒跟上，兩邊搶著脹縮，硬把原本排好的原子扯出一堆缺陷。所以直徑要拉到 18 吋以上，得慢到不切實際，切開來裡面也全是排列錯亂的瑕疵。這不只是技術難，更是一筆算不過來的帳：Intel、台積電、三星、IBM、格羅方德曾組成 G450C 聯盟一起開發 450 毫米大晶圓，估算光是把產線換過去要上千億美元、設備開發上看兆美元，最後在 2010 年代後期無疾而終。12 吋圓晶圓的尺寸，就這樣被物理與經濟一起釘死。

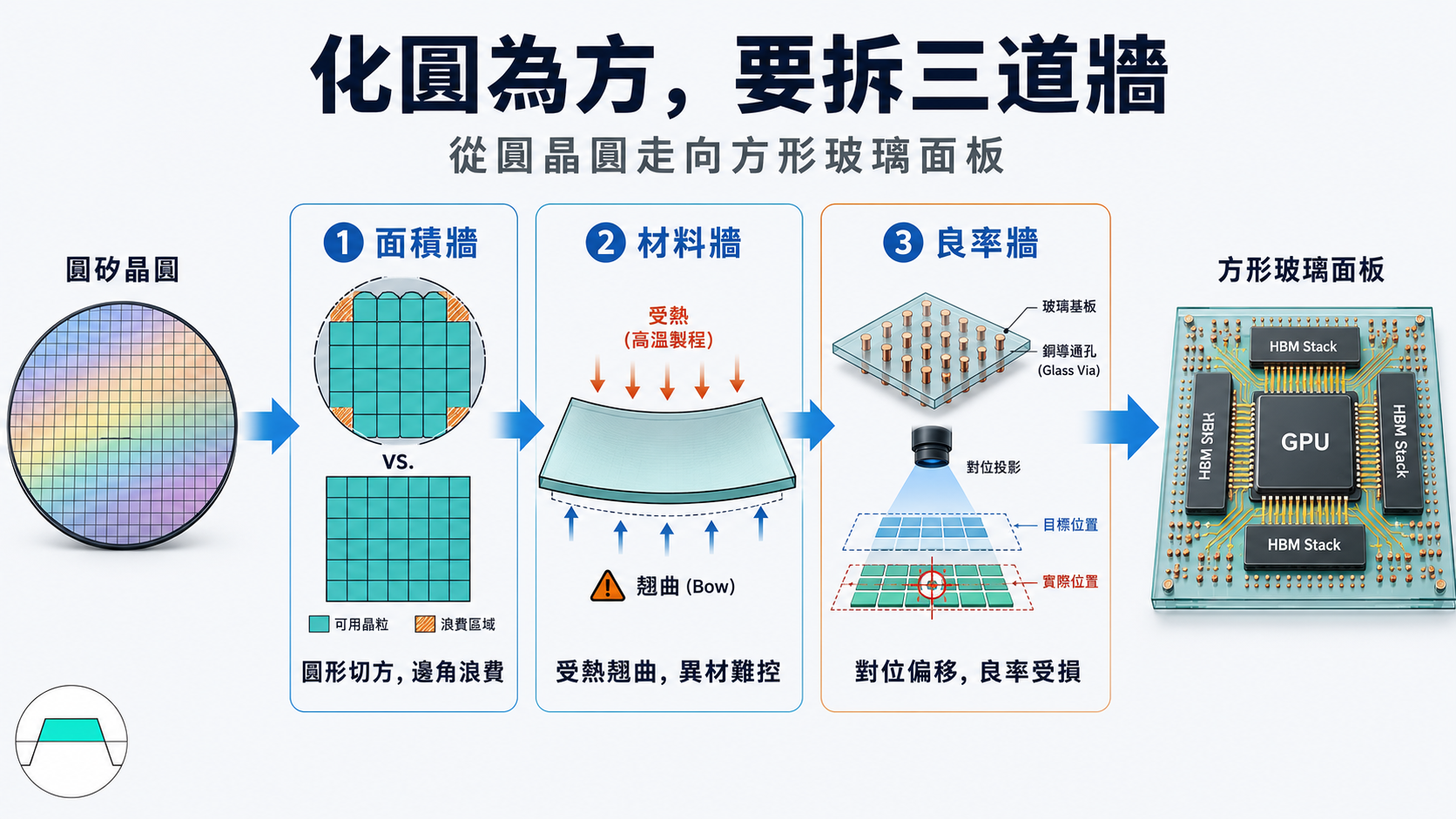

圓的做不大，那就換方的。這一換，看似只是幾何問題，其實要連拆三道牆。下表先把三道牆列出來，後面正文逐道展開。
| 牆 | 卡在哪 | 化圓為方的解法 | 收費站 |
|---|---|---|---|
| 面積牆 | 圓晶圓長不大、切大封裝浪費一整圈邊角 | 改用方形面板、利用率從六成拉到九成 | 平台台積電、玻璃材料 |
| 材料牆 | 換掉矽底座，異材熱膨脹不合，翹曲與晶片偏移一起爆發 | 玻璃核心基板、CTE 調到近矽 | 玻璃核夥伴、ABF 載板 |
| 良率牆 | 玻璃又脆又難對準，打孔灌銅會撐裂 | 彈性緩衝、片狀填料、無光罩動態對位曝光 | 設備、TGV 製程、檢測 |
再把對得上、也有引述來源的影子贏家收成一張表，代碼與定位都放這裡，這是全篇的地圖，後面三道牆逐一展開：
| 收費站 | 環節 | 影子贏家 | 純度 | 定位 |
|---|---|---|---|---|
| 平台 | CoPoS／CoWoS 主導 | 台積電（TSM／2330） | 全鏈樞紐 | 面板級封裝規格與產能的定義者 |
| 玻璃材料 | 玻璃基板母材 | 康寧（GLW） | 材料源頭 | 玻璃領導者、獲 NVIDIA 投資、與台積電合作 |
| 玻璃核基板 | 三方驗證夥伴 | Ibiden 日 4062、群創 3481 | 直接卡位 | Ibiden 供 ABF 增層與切割、群創切玻璃面板 |
| ABF 增層 | 玻璃核外的增層膜 | 味之素 日、欣興 3037 | 受惠非受害 | 玻璃核夾 ABF，ABF 用量不減反增 |
| 面板設備 | 無光罩曝光、鍍銅 | Nikon 日、應用材料（AMAT） | 設備卡口 | Nikon DSP-100 面板曝光、AMAT 面板鍍銅 |
| 檢測 | 面板與 TGV 檢測 | Onto（ONTO）、德律 3030、由田 3455 | 定價權硬 | 玻璃透明難檢、X 光與自動光學檢測需求放大 |
| TGV 製程 | 打孔、填銅、修孔 | 鈦昇 8027、弘塑 3131、辛耘 3583 | 早期題材 | 玻璃打孔灌銅的台廠一圈，玻璃營收多半尚未兌現 |
1️⃣第一道牆：面積——圓的長不大，那就改成方的

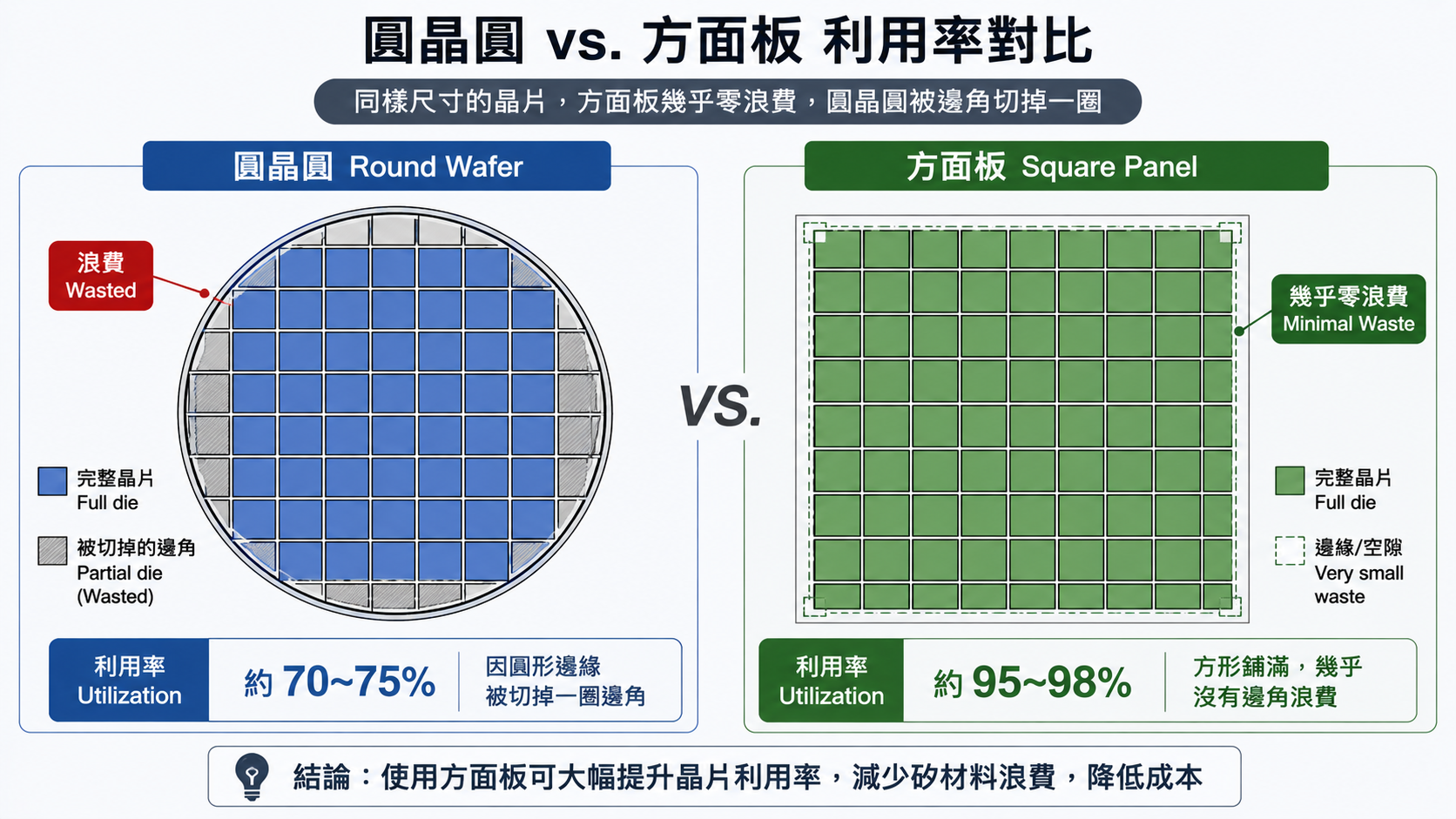

面積牆的解法，用一個鋪磁磚的畫面最好懂。在一塊圓形的地板上鋪方形磁磚，靠邊那一圈永遠得把磁磚切掉一角，圓周越大、被切掉的邊角越多；換成一間方形的房間，同樣的方磁磚幾乎不必切、鋪到滿。晶片是方的、晶圓是圓的，就是那塊圓地板；把底座換成方形面板，就是把房間改方。
這一換帶來的利用率差距是壓倒性的。圓晶圓切大封裝的材料利用率大約在五到七成之間、邊角是死區；方形面板則接近零浪費，台積電與夥伴的驗證樣品利用率做到九成以上。封裝越大，方形面板相對圓晶圓的成本優勢越明顯，這正是 CoPoS 鎖定的戰場：它不是要取代所有 CoWoS，而是專門接手「大到用圓晶圓做起來不划算」的那一段超大封裝。
放到光罩天花板這張階梯上看更清楚。CoWoS-S 用單片矽中介層、不拼接，上限約 3.3 倍光罩；CoWoS-L 靠在矽上拼接局部矽橋，付出對位與良率代價才爬到約 9 倍光罩；而 CoPoS 在方形玻璃面板上免拼接，直接做到約 9.5 倍光罩、約 7,470 平方毫米。
| 路線 | 中介層 | 做大手段 | 光罩上限 |
|---|---|---|---|
| CoWoS-S | 單片矽中介層 | 不拼接、受矽晶圓卡死 | 約 3.3× |
| CoWoS-L | 矽加局部矽橋 | 拼接、付良率代價 | 約 9×，Rubin Ultra 2027 |
| CoPoS | 方形玻璃面板 | 免拼接直接做大 | 約 9.5× |
這裡要先拆一顆常見的地雷。網路上流傳「玻璃中介層面積比 CoWoS 大 9 倍」，這是誤讀。9.5 倍是相對「單一光罩」，不是相對今天的 CoWoS-S 跳 9 倍；對現役 CoWoS-S 的實際面積增益大約是 2.8 倍，而且 CoWoS-L 早就用拼接做到約 9 倍光罩了。CoPoS 真正的差異化不是光罩數字領先，而是「免拼接的方形面板」帶來的利用率與成本經濟。對外請記「約 2.8 倍」或「9.5 倍光罩」，別寫成「大 9 倍」。
這站影子贏家：TSM 台積電 · GLW 康寧 · 正達 3149
2️⃣第二道牆：材料——換掉矽底座，翹曲與偏移一起爆發
要理解第二道牆，得先看懂 CoWoS 為什麼貴。傳統高階封裝會先砸重本，用一片打磨到比鏡子還平的矽做中介層，在上面刻出上千條微米級的線路，把 GPU 與旁邊的 HBM 接成一張超高速的接線網。這張網又快又穩，缺點是又貴又慢，而且它終究是從圓晶圓上切下來的，逃不掉第一道牆的面積限制。
於是工程師動手把這張接線網的底座材料整個換掉，找不會被面積卡死、又扛得住的材料。玻璃出線了。但玻璃在 CoPoS 裡的角色，市場常常混為一談，其實由淺到深有三種玩法，看錯就會買錯股：
| 玩法 | 玻璃當什麼 | 現況 |
|---|---|---|
| 玻璃載板 | 施工用的臨時托盤，做完就拔掉 | 台積電 CoPoS 現階段在做的 |
| 玻璃核心基板 | 取代 ABF 載板裡的塑膠芯 | Intel 主推、研究逾十年 |
| 玻璃中介層 | 直接取代矽中介層 | 終極大魔王，卡在打孔良率、2029 年後 |
最新揭露把焦點鎖在中間這層。依半導體供應鏈分析師郭明錤 2026 年 6 月解讀台積電外洩的技術簡報，CoPoS 的玻璃核心基板是「玻璃核心、上下各夾一層 ABF 增層」的三層設計，不是把 ABF 整個換掉。這點對供應鏈判讀很關鍵：ABF 在玻璃核方案裡是受惠、不是受害，用量甚至不減反增。郭明錤還點出一個反直覺的重點：這片玻璃核最大的價值不在做得更大，而在讓供電變好。玻璃核薄、垂直導通路徑短，電阻與電感一起下降，等於替客戶釋放出更多供電餘裕，可以塞更多電晶體、拉更高時脈換算力，這才是 NVIDIA 願意為它買單的根本原因。

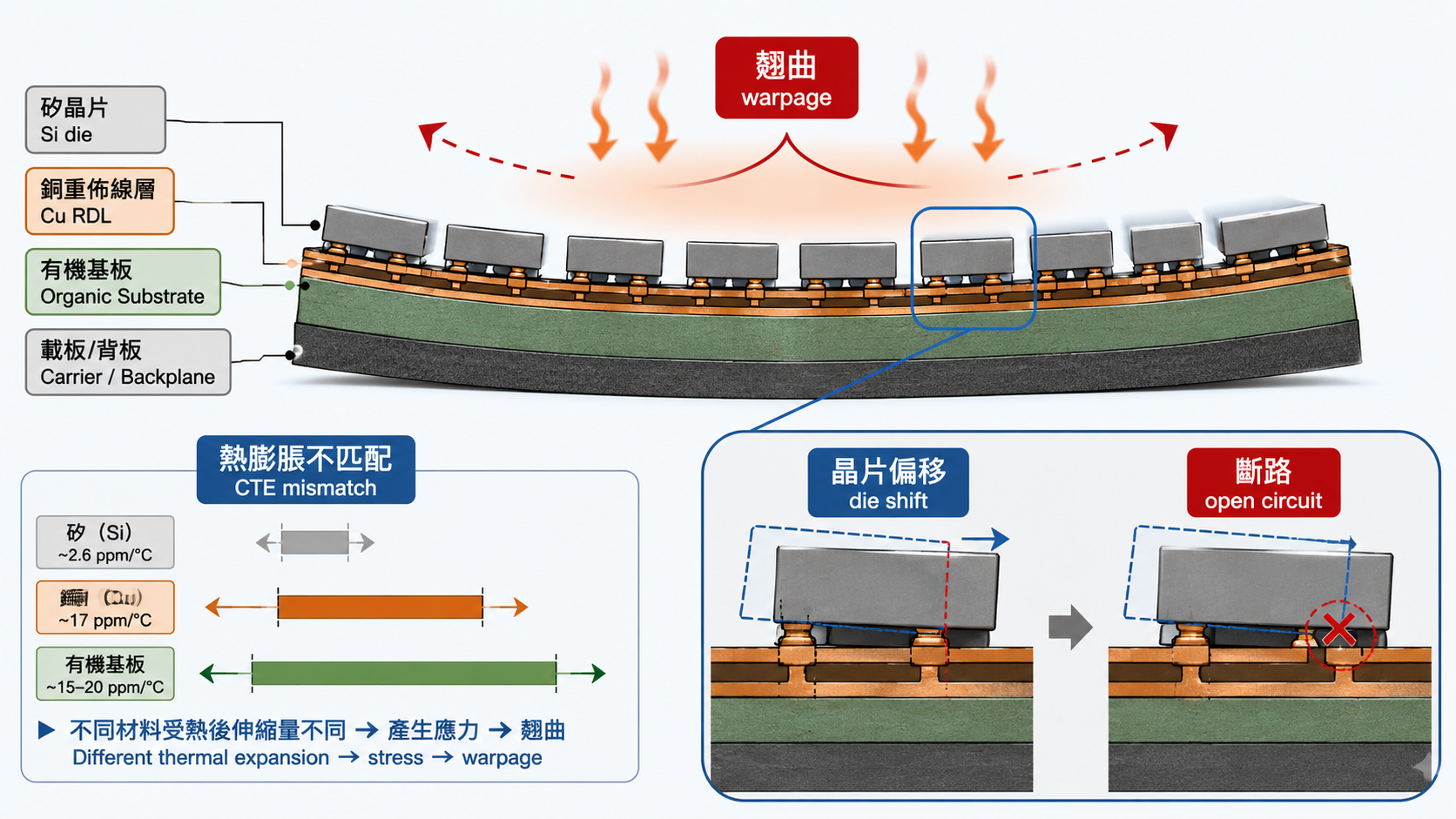

但一換材料，災難就跟著來。不同材料受熱膨脹的幅度天差地遠，矽脹得少、金屬銅脹得多、有機膠體更是矽的好幾倍。當封裝經歷高溫再冷卻，脹縮幅度大的材料拚命收縮、幅度小的動也不動，整片板子就被扯得嚴重變形。這就像電子鍋裡那片受熱會自動翹起來的雙金屬片，兩種脹縮速度不同的材料黏死在一起，一加熱就一定往一邊拱。在面積超大的面板上，這種翹曲會被放大到誇張，讓後面的製程根本沒法做，業界形容它像「洋芋片效應」。
翹曲之外還有第二種災難：晶片偏移。製程中機台會先把數千顆昂貴的晶片以奈米級精度貼在載板上，再灌進封裝膠加熱固化。問題出在固化收縮：膠體從液態變硬時，整體體積會不可逆地縮一圈，就像石膏灌進模子、乾的時候整塊縮小，插在裡面的晶片被硬生生拖離原位。大面板上這種偏移會累積到數十微米，而先進封裝的線路是微米級的，晶片只要挪一點，下一關要畫上去的電路就對不準晶片的接點，接點沒對上就是斷路，一整顆昂貴的封裝良率瞬間歸零。
這站影子贏家：Ibiden 日 4062 · 群創 3481 · 味之素 日 · ABF 載板一圈：欣興 3037 · 南電 8046 · 景碩 3189
3️⃣第三道牆：良率——玻璃很脆，還得對得準
玻璃能解翹曲，是因為它有幾個壓倒性的好處：面板尺寸可以做得比 12 吋晶圓大好幾倍、訊號在高頻下損耗很低、表面平整能刻出更細的線路，最關鍵的是它的熱膨脹係數可以「調」。但玻璃也有一個最要命的短處就是脆，而且散熱差，導熱能力只有矽的百分之一上下，熱容易悶在裡面。這道良率牆，就是在跟玻璃的脆與難對準纏鬥。
先看熱膨脹係數怎麼調，這是玻璃打敗有機材料的關鍵。玻璃內部是矽和氧結成的立體網，往裡面摻進鈉、鉀這類原子，像在網上鬆開一些缺口，網變鬆、受熱時原子有空間互相推擠，整塊玻璃就更會膨脹；反過來摻進硼，會把網收得更緊密，就算幾百度高溫，原子也被鎖死、脹不太動。靠著配方把玻璃的脹縮調到貼近矽，兩邊拉扯產生的大面積翹曲就從根源被消掉。台積電、Ibiden、群創三方在 2026 年 6 月首度公開的驗證數據，正是衝著這一關來的：
| 指標 | 玻璃核 vs 既有 | 意義 |
|---|---|---|
| 封裝翹曲 | 改善 16% | 直接攻最大量產障礙 |
| 有效熱膨脹係數 | 降 19% | 更貼近矽、消翹曲根因 |
| 彈性模數 | 增 31% | 板材更硬挺、抗形變 |
| 電阻 | 降 27% | 供電完整性 |
| 電感 | 降 42% | 高頻損耗更低 |
要誠實標一句：這是 0.8 毫米玻璃核、85×110 毫米測試樣品的模擬與驗證數據，不是量產良率。台積電自己同時列了三道還沒解的難題：玻璃打孔後怎麼把銅灌實、大面積翹曲怎麼壓、良率怎麼爬上來。

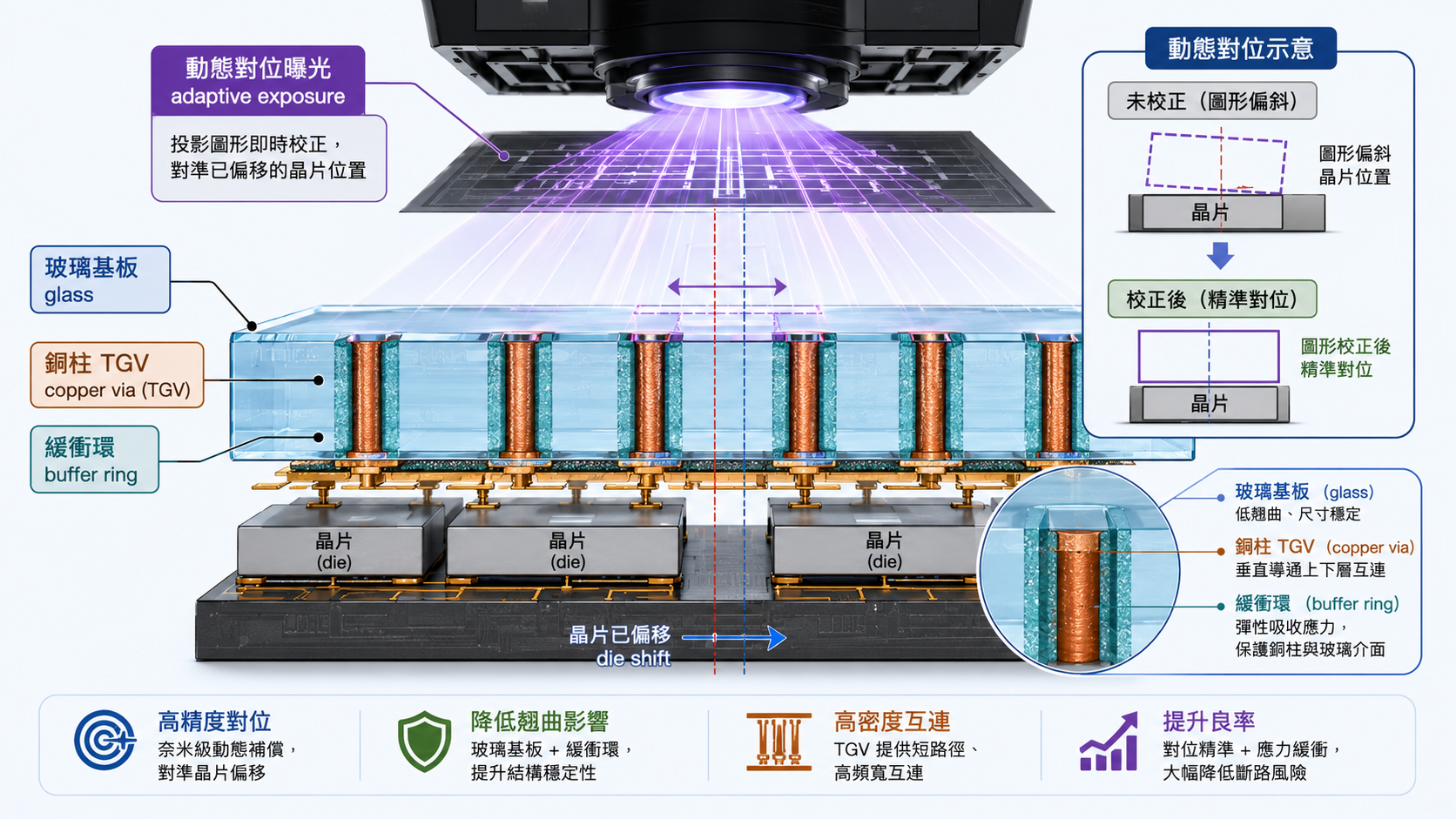

再看脆怎麼救。玻璃是絕緣體，要導電就得在上面用雷射打穿幾萬個比頭髮還細的孔、再灌銅變成通道，這道技術叫 TGV 玻璃通孔，是玻璃基板含金量最高、也最難的一關。麻煩在於銅受熱膨脹的力量很大，灌在孔裡一脹，會從內部直接把脆玻璃撐裂。業界的解法是在銅柱和玻璃的交界先鍍一層有彈性的緩衝襯裡，像水管接頭那圈橡膠墊圈，銅一脹，墊圈就替它把推力吸掉，讓玻璃撐過幾千次冷熱循環不裂。
至於灌膠縮水造成的晶片偏移，產業用了軟硬兩手。硬的一手是換材料，把封裝膠裡摻進片狀的填料，像在水泥裡加鋼筋，讓膠固化後更硬、死死咬住晶片不讓它跟著縮。軟的一手是在曝光上「作弊」。傳統曝光靠一塊實體光罩把電路圖案投影上去，像用一塊固定的鋼板模去印，底下晶片一歪就印不準。Nikon 在 2025 年推出的 DSP-100 數位曝光機改走無光罩的數位投影，支援到 600 毫米面板、線寬做到 1 微米、對位精度在正負 0.3 微米內；當機台偵測到面板上的晶片已經偏移，電腦會即時把要投影的電路圖案跟著扭一下：晶片往哪歪、圖案就往哪畫歪，剛好對上每一顆挪過位的晶片。搭配這類自適應補償，數千顆晶片的偏移就算被拉到數十微米，也能把絕大多數壓回規格內。玻璃透明、傳統光學檢測不好看，也把 X 光與自動光學檢測的需求一起推上來。
這站影子贏家：Nikon 日 · AMAT 應用材料 · ONTO Onto Innovation
台股在這道牆是更外圈的 TGV 一圈，多數玻璃營收尚未兌現、屬早期題材，逐檔角色與純度整理如下：
| 環節 | 台廠 | 純度 |
|---|---|---|
| 雷射打孔 | 鈦昇 8027、雷科 6207 | 早期題材 |
| 濕製程修孔 | 弘塑 3131、辛耘 3583 | 早期、弘塑為台積電御用濕製程 |
| 檢測 | 德律 3030、由田 3455、晶彩科 3535 | 德律 X 光轉實質、其餘偏題材 |
| 填孔與載板 | 創新服務 7828、勤凱 4760、川寶 1595、TPK 3673 | 早期，創新服務銅柱模組較具爆發力 |
| OSAT 分單 | ASX 日月光 3711、力成 6239、京元電 2449 | 承接分單、被動承險 |
🎯為什麼這對散戶重要
把三道牆收攏，會看到一件跟直覺相反的事：CoWoS 產能售罄、台積電擴產幾萬片，是這條鏈最早被看到、也最快被定價的一層；而真正決定「化圓為方」能不能成的，是玻璃核材料、TGV 製程設備與對位曝光這幾道還在驗證的牆，反而最少被散戶認真討論。
我們反對兩件事。第一，反對「追到 CoWoS 產能就停手」的線性思維。產能是需求端的訊號，但每往方形面板走一步，就多一輪玻璃打孔、多一批填銅設備、多一台無光罩曝光機、多一道翹曲與偏移的檢測，材料與設備的受惠是跟著封裝尺寸與良率難度非線性放大的。
第二，反對把「概念對應」直接當成「受惠股」。這條鏈上很多台廠現在的玻璃營收佔比極低甚至是零，遮住股號、去問一家公司在這條產線上是不是真的卡在別人繞不過去的位置，比它這週因為題材漲了幾根重要得多。這也是這篇要攤開研究過程的原因：把每一站是「做玻璃核本體、做設備、還是只沾到題材」講清楚，別讓散戶追在最熱、卻離兌現最遠的那一檔。賣信念不等於報明牌，接下來的風險必須攤開。
⚠️風險與注意事項（必讀）
🧭研究結論與追蹤框架
核心結論：把 12 吋圓晶圓化圓為方，是先進封裝下一個結構性拐點，方向明確、材料已在驗證，但量產卡在良率、且要到 2028 下半年，題材與兌現之間有兩三年時間差。這是一個「方向對、但要挑進場點、也要挑對站別」的題材。盯以下五條線，數據往哪走、方向就往哪偏。
| 追蹤軸 | 往一個方向 | 往另一個方向 |
|---|---|---|
| 翹曲與良率爬升 | 若 三方驗證的翹曲改善延續到量產尺寸、良率順利爬升 → 偏多：玻璃核與 TGV 設備跟著放量 | 若 大面積翹曲或填銅良率卡關 → 偏空：時程遞延、整鏈估值回頭被壓 |
| 玻璃打孔填銅 TGV 進度 | 若 TGV 無孔洞填銅良率過關、進入量產導入 → 偏多：利雷射打孔與填孔設備一圈 | 若 填銅良率遲遲上不來 → 偏空：玻璃中介層終局往後推 |
| CoPoS 量產時程 | 若 2028 下半年量產、NVIDIA Feynman 如期首採 → 偏多：平台與玻璃核夥伴受惠明確 | 若 時程往 2029 至 2030 滑 → 偏空：概念股本夢比被拉長、資金退潮 |
| 面板尺寸放大 | 若 從 510×515 毫米順利往 750×620 毫米路線圖推進 → 偏多：利用率經濟兌現、面板設備需求擴大 | 若 大尺寸良率跟不上 → 偏空：成本優勢打折 |
| 玻璃營收實際兌現 | 若 台廠陸續揭露 CoPoS 量產級訂單與玻璃營收佔比 → 偏多：概念對應轉成財報受惠 | 若 玻璃營收遲遲不進財報 → 偏空：本夢比回歸、追高風險升 |
📋一頁速看（給沒時間的人）
三道牆快掃、真正的收費站在哪
- CoWoS 產能是第一層，真正決定「化圓為方」能不能成的是玻璃核材料、TGV 製程與對位曝光這幾道還在驗證的牆。
- 面積牆：圓晶圓長不大、切大封裝浪費一圈邊角；方形面板利用率從六成拉到九成，CoPoS 鎖定 9.5 倍光罩級以上超大封裝。
- 材料牆：換玻璃引爆翹曲與晶片偏移；玻璃核是「玻璃夾上下 ABF」三層設計，ABF 受惠非受害，賣點在供電變好。
- 良率牆：玻璃靠配方把熱膨脹調到近矽、彈性緩衝防撐裂、Nikon DSP-100 無光罩動態對位救晶片偏移。
誠實反方、把話講在前面
- 概念對應不等於受惠股，多數台廠玻璃營收佔比極低甚至為零。
- 驗證數據不等於量產良率，三方數據是測試樣品、不是量產尺寸。
- 時程要到 2028 下半年還會變，多源之間本來就有分歧。
- 別把「9.5 倍光罩」讀成「比 CoWoS 大 9 倍」，對現役 CoWoS-S 的實際面積增益約 2.8 倍。
🔗系列與延伸
這篇走的是 CoPoS 從圓到方的原理全景。想接著看單站的技術深掘，先進封裝系列拆過 EMIB 繞過 CoWoS 圓晶圓尺寸牆的格式戰與「只有誰能做」的迷思，也拆過 HBM4E 封裝的繞線、供電、散熱三重牆；想補這條鏈更上游的玻璃布、銅箔基板怎麼一路漲上來，可以回看 玻璃布與銅箔的雙鎖喉、康寧玻璃橋與玻璃基板之辨與 PCB 製程設備影子贏家。若想把鏡頭移到記憶體那一側，HBM 製程系列拆過把記憶體疊成一棟樓的六道收費站，跟本篇的中介層是同一個封裝戰場的兩個切面。
📚來源與參考
本文每個關鍵論點都有對應公開來源，按權威分三級列出。技術規格與驗證數據以公司官方揭露與供應鏈分析師為準，市場推估與時程類數字均標明口徑。CoPoS 定義本身在業界仍有「臨時載板 vs 矽中介層替代」的分歧，本文採主流研調描述並在正文標明。
第一級公司官方與一手揭露
- Nikon 推出後段製程數位曝光系統 DSP-100（Nikon 官方、含 600 毫米面板、1 微米線寬、正負 0.3 微米對位精度）
- Nikon DSP-100 支援 600 毫米面板、9 倍產能（TrendForce、含面板級封裝曝光規格）
- 台積電 CoPoS 試產線 6 月完成、2028-29 放量（TrendForce、含試產時程、圓晶圓只裝得下 4-7 顆大單元）
- TSMC × Ibiden × ABF 玻璃基板驗證數據（TradingKey／Digitimes 2026-06-16、含翹曲改善 16%、CTE 降 19% 等三方驗證）
第二級產業媒體與供應鏈分析
- CoWoS 提供業界最大光罩尺寸封裝、CoPoS 推進（TrendForce、含 CoPoS 鎖定 9.5 倍光罩級成本經濟）
- WikiChip：CoWoS-S 矽中介層 3.3 倍光罩上限（WikiChip／Introl、含中介層面積演進）
- Onto Innovation：先進 FOPLP 的自適應曝光技術（Onto 官方、含晶片偏移補償）
- TechPowerUp：台積電 CoWoS 轉 CoPoS、750×620 毫米面板（含面板尺寸路線）
第三級技術背景與製程文獻
- 矽晶圓如何製造：柴氏拉晶法與 11 個 9 純度（Rapidus、含半導體級矽純度與拉晶）
- 450 毫米大晶圓為何沒能過渡（Electronics Weekly、含 18 吋拉晶熱應力與轉換成本）
- 扇出面板級封裝的翹曲與晶片偏移（Semiconductor Engineering、含固化收縮、CTE 不匹配與偏移補償）
- 郭明錤（@mingchikuo）2026-06 對台積電玻璃核心基板外洩簡報的解讀：玻璃核三層結構、oS 比 CoP 關鍵、供電完整性為賣點、量產 2028 下半年
數據股價與代碼來源
- 台股股價、月營收與代碼：Goodinfo 台灣股市資訊網、Yahoo 股市、MoneyDJ
- 美股即時股價：取於 2026-07-12，僅為快照
方法取材與查證
本文每個關鍵論點至少要求 2 個獨立來源、優先第一級（公司官方與一手揭露）。涉及未來預期（時程、催化劑、放量）則明確標示為「預期」「展望」或「共識」、不假裝是事實。講解結構參考公開技術科普的通行編排，但所有敘述均為獨立改寫，比喻與用語全部原創，不借用任何單一影片或二手內容的說法。三方驗證數據來自台積電外洩簡報與供應鏈分析師解讀、標明為模擬與測試樣品而非量產良率；CoPoS 光罩與面積數字經算術自洽核對，特別校正了「比 CoWoS 大 9 倍」的常見誤讀；台股廠商經逐檔核對代碼與業務，明確區分「做玻璃核本體、做設備、或僅為題材對應」，多數標明玻璃營收尚未兌現，避免張冠李戴。
